Усилители НЧ на радиолампах
| |
| | Вс, 22.05.2016, 14:44 | Сообщение # 281
|
rv3dun Друзья Активность: 403
| Цитата globusvrn1974 (  ) Это тоже вариант.
поправил rv3dun - Вс, 22.05.2016, 14:46 |
|
| | Вс, 22.05.2016, 15:05 | Сообщение # 282
|
Gamzan Друзья Активность: 1327
| Цитата globusvrn1974 ( ) отдающий по 20Вт в канал
Ну, не 20, а 15 на канал.
Чтобы посчитать мощность сетевого транса, смотрим даташиты на лампы.

Считаем накал.

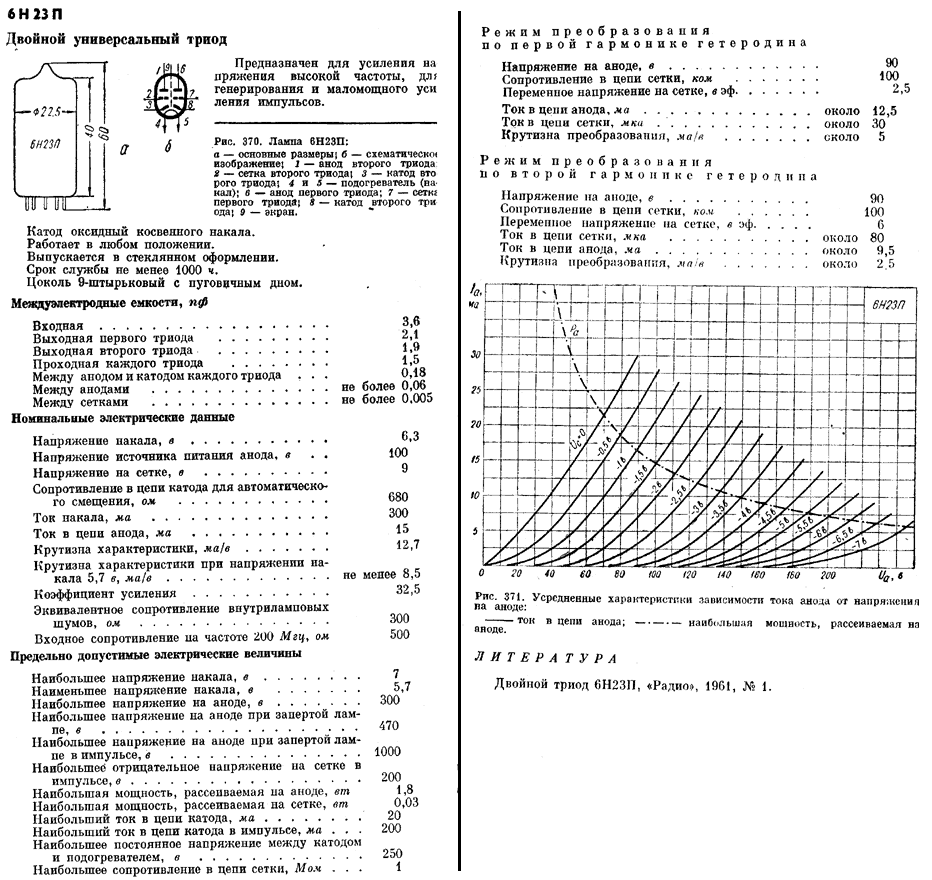

6Н23П по накалу потребляет 300мА, две штуки - 600мА. Считаем: 0,6х6,3=3,78Вт, с запасом 4.

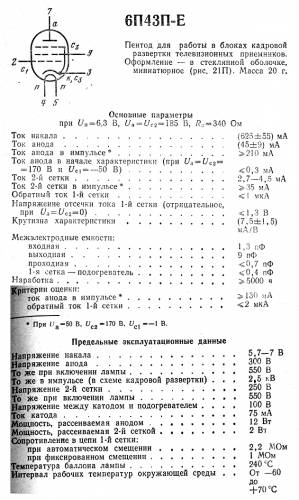

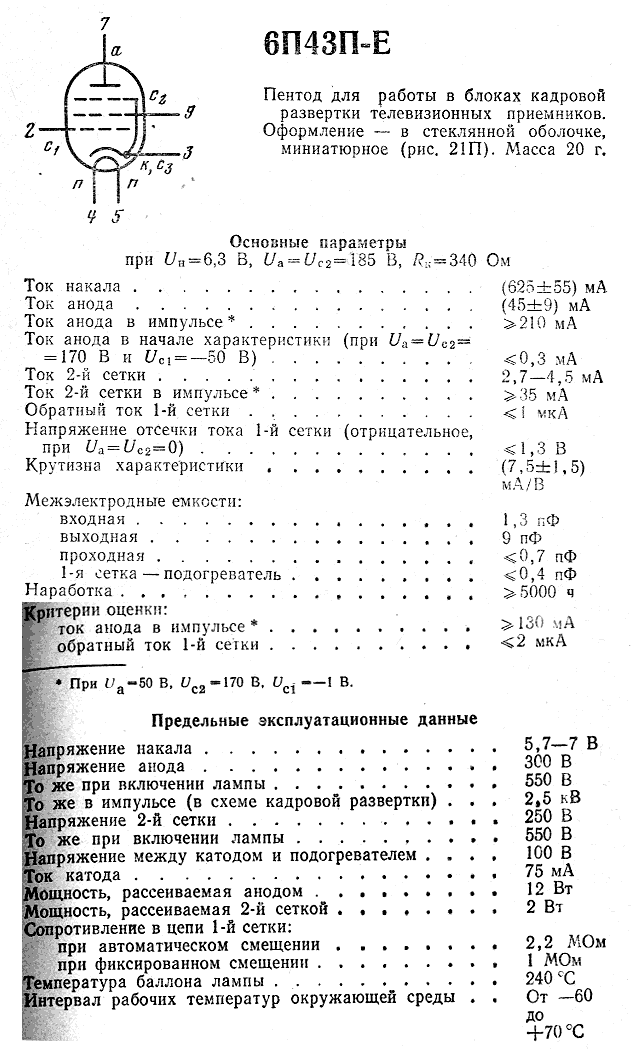

6П43П кушает до 680ма на баллон, 4 баллона - 2720мА. 2,72х6,3=17,1Вт, с запасом 20.
Итого, по накалу 20+4=24Вт.
Теперь по аноду.
Ищем описание усилителя хоть на родном сайте Комарова, хоть в журнале Радио http://ratekon.ru/nemnogo....48.html и смотрим, какой ток анода выходных ламп в режиме покоя. Он равен по 60мА на баллон плюс ток экранной сетки по 1,5мА на баллон. Итого выходной каскад потребляет от анодного источника 123мА в режиме покоя. Напряжение питания выходного каскада 185В. 0,123х185=22,8Вт, с запасом 25.
Каскад раскачки/фазоинверсии потребляет по аноду 5,8мА на каждый триод, итого 11,6мА. Питание первого каскада 360В. 0,0116х360=4,2Вт, округлим до 5. Итого по аноду один канал потребляет 25+5=30Вт. Учитывая, что усилитель работает в классе АВ1, в котором потребляемый ток на больших мощностях больше тока покоя, примем запас до 40Вт на канал. Два канала потянут 80Вт по аноду.
Итого анод + накал 80+24=104Вт. Как-то так.
|
|
| | Вс, 22.05.2016, 15:27 | Сообщение # 283
|
globusvrn1974 Друзья Активность: 404
| ОГРОМНОЕ тебе человеческое СПАСИБО!!!!!
Теперь тут http://msevm.com/2010/03/trans2.htm берем расчет тороида и получаем:
Первичка: 560 вит проводом 0,5мм
Вторичка:
накал ЛК: 1,6А (0,3+2*0,65 и округляем) 17 вит. провода 0,8мм
накал ПК: 1,6А (0,3+2*0,65 и округляем) 17 вит. провода 0,8мм
анод+сетка ЛК+ПК: (0,123+0,012)*2=0,25А. Округляем до 0,3А. Считаем напряжение 390В. 1000вит провод 0,4мм. Отвод на 210В (аноды оконечника) от 550 витка
поправил globusvrn1974 - Вс, 22.05.2016, 15:51 |
|
| | Вс, 22.05.2016, 15:33 | Сообщение # 284
|
Gamzan Друзья Активность: 1327
| Цитата globusvrn1974 ( ) 1А (0,3+0,6
0,3+2х0,65
|
|
| | Вс, 22.05.2016, 23:19 | Сообщение # 285
|
globusvrn1974 Друзья Активность: 404
| Цитата Gamzan ( ) 0,3+2х0,65
подправил. Мое увеличение диаметра провода на пару десяток скомпенсировало ошибку.
...пошел бомбить трансформаторы  Добавлено (22.05.2016, 23:19)
---------------------------------------------
Первичка. Еле уложил в 1 проход
поправил globusvrn1974 - Вс, 22.05.2016, 15:52 |
|
| | Пн, 23.05.2016, 19:11 | Сообщение # 286
|
Gamzan Друзья Активность: 1327
|   Вручную?
Вот тебе еще: http://tetrod.ru/usilitel-stud.html
|
|
| | Пн, 23.05.2016, 19:19 | Сообщение # 287
|
globusvrn1974 Друзья Активность: 404
| Исходник? Отлично! СПАСИБО!
Цитата Gamzan ( ) Вручную?
ну да... И выяснилось, что нет провода 0,3-0,4. Будем искать новый. Старый, который нашел, отвратительного качества: лак слезает "на ура".
-----
Параллельно изучаю ламповые приемники, которые можно употребить для антуражу вместе с усилителем...
поправил globusvrn1974 - Пн, 23.05.2016, 19:19 |
|
| | Пн, 23.05.2016, 20:32 | Сообщение # 288
|
Gamzan Друзья Активность: 1327
| Обожаю слушать магнитофон с ламповым усилителем. Совсем не так, как компьютер. Проигрывателя винила нет.
|
|
| | Вт, 24.05.2016, 12:28 | Сообщение # 289
|
starikz Друзья Активность: 209
| Цитата Gamzan ( ) Обожаю слушать магнитофон
льный делать?
Добавлено (24.05.2016, 12:28)
---------------------------------------------
Да и ещё я тут опять "записную книжку" полистал...по поводу Лофтина вот цитата Васильича:"Да не звучит Лофтин лучше обычного усилителя с межкаскадным конденсатором.Иначе все фирмы выпускали бы Лофтины. Он проще чем с конденсатором. Но он пропускает частоты начиная с 1 Гц, но только до ТВЗ. И если ТВЗ не пропускает частоты до 1 гЦ (а он точно не пропускает) происходит просто перегрузка ТВЗ инфра низкими частотами и
получается каша. Межкаскадный конденсатор с резистором нагрузки (сеточным) и комплексным входным сопротивлением выходной лампы, представляет собой фильтр, не пропускающий частоты ниже 15гц на сетку выходной лампы и не перегружает её инфра низкими частотами."
А как сам считаеш?Ты ведь такой делал-как звучит...
Может ещё кто Лофтин делал-отпишитесь!!!
поправил starikz - Вт, 24.05.2016, 12:31 |
|
| | Вт, 24.05.2016, 18:06 | Сообщение # 290
|
globusvrn1974 Друзья Активность: 404
| Предлагаю поставить еще один каскад усиления с коэффициентом 1 на триоде, но на выходе этого триода поставить тот же ТВ3.
За счет низкого коэфф. усиления не будет эффекта запирания, то есть первый ТВ3 не пропустит низкие частоты.
Добавлено (24.05.2016, 18:06)
---------------------------------------------
Вне политики. По факту.
Сегодня в радиомагазине умник за прилавком начал мне втирать, что надо строить все на таких импортных лампах и трансформаторах, которые стоят около сотни тысяч деревянных. На что я предъявил ему: американские усилители делают на российских лампах. Причем, эта инфа из Новосибирска, от человека, который занимается концертным делом и аппаратуру знает как родинки своей жены.
Не все то правда, что говорят из-за прилавка! :)
ЗЫ провод таки на вторичку нашел!!!!!
поправил globusvrn1974 - Вт, 24.05.2016, 18:07 |
|
