Усилители НЧ на радиолампах
|
|
| | Сб, 21.05.2016, 22:09 | Сообщение # 271
|
Gamzan Друзья Активность: 1327
| Октальная лампа. Восьмиштырьковый цоколь. Буква "С" в конце обозначения (кроме строчных ламп 6П36С...6П45С)
поправил Gamzan - Сб, 21.05.2016, 22:13 |
|
| | Сб, 21.05.2016, 22:40 | Сообщение # 272
|
globusvrn1974 Друзья Активность: 404
| А! Понял. По цене малышки дешевле одной окталки. Если по эффективности это то же, то я не вижу смысла платить больше.
А если посмотреть, то и напряжение смещения у 6С19П меньше. Но на сколько я понял, в схеме ничего менять даже не придется, так?
поправил globusvrn1974 - Сб, 21.05.2016, 22:55 |
|
| | Сб, 21.05.2016, 22:50 | Сообщение # 273
|
Gamzan Друзья Активность: 1327
| То же самое. Только у 6Н13(5)С внешний вид грациознее.
|
|
| | Сб, 21.05.2016, 23:20 | Сообщение # 274
|
globusvrn1974 Друзья Активность: 404
| Ну да  Здоровая лампа из далека видать и смотрится эффектно. Но и ценник у нее (если покупать) не "народный".
А где вы "крУжки" берете для выходных трансформаторов? Я смотрю, народ перекрашивает даже консервные банки :))))
А вот те, что ровные - неуж-то продаются?...
поправил globusvrn1974 - Сб, 21.05.2016, 23:22 |
|
| | Вс, 22.05.2016, 06:55 | Сообщение # 275
|
rv3dun Друзья Активность: 403
| Цитата globusvrn1974 (  ) А где вы "крУжки" берете
да что найдем, то и лепим  , про перекрашивание будь добр подробнее.
|
|
| | Вс, 22.05.2016, 09:42 | Сообщение # 276
|
globusvrn1974 Друзья Активность: 404
| Цитата rv3dun ( ) про перекрашивание будь добр подробнее
Да вот же! Консервные банки вместо фирменных кружек...
http://elwo.ru/publ....-1-0-38
Да. И должен извиниться. Этот усилитель аналогичен тому, который до этого выбрал я. Но меня победило, что при большей мощности в 2 раза стоимость этого усилителя не увеличивается. Согласитесь, терять мощность при сохранении цены нерационально. Но в схему мной будут добавлены все наработки, касающиеся управления анодным напряжением.
И нить нагрева катодов так же будет прогреваться ступенчато при помощи реле времени. Все мы помним как при включении нити накаливания ламп, последние то взрываются, то после сверхяркой вспышки гаснут навсегда. Я решил ударный токовый эффект убрать. Через реле в начальный момент времени (до 15с) на нить подается напряжение накала через последовательный гасящий резистор большой мощности 10Вт и сопротивлением 100-150 Ом. Потом контакты реле перемыкают его и напряжение накала в полной мере подается на лампы. Это простое ухищрение позволяет продлить срок службы нитей подогрева катода. На момент подачи полной величины тока нить прогрета, ее сопротивление не столь мало, что бы бросок тока в начальный момент составил не один десяток ампер.
поправил globusvrn1974 - Вс, 22.05.2016, 10:03 |
|
| | Вс, 22.05.2016, 11:13 | Сообщение # 277
|
rv3dun Друзья Активность: 403
| Цитата globusvrn1974 ( ) И нить нагрева катодов
сколько написал друг , браво, поделюсь опытом, можно?

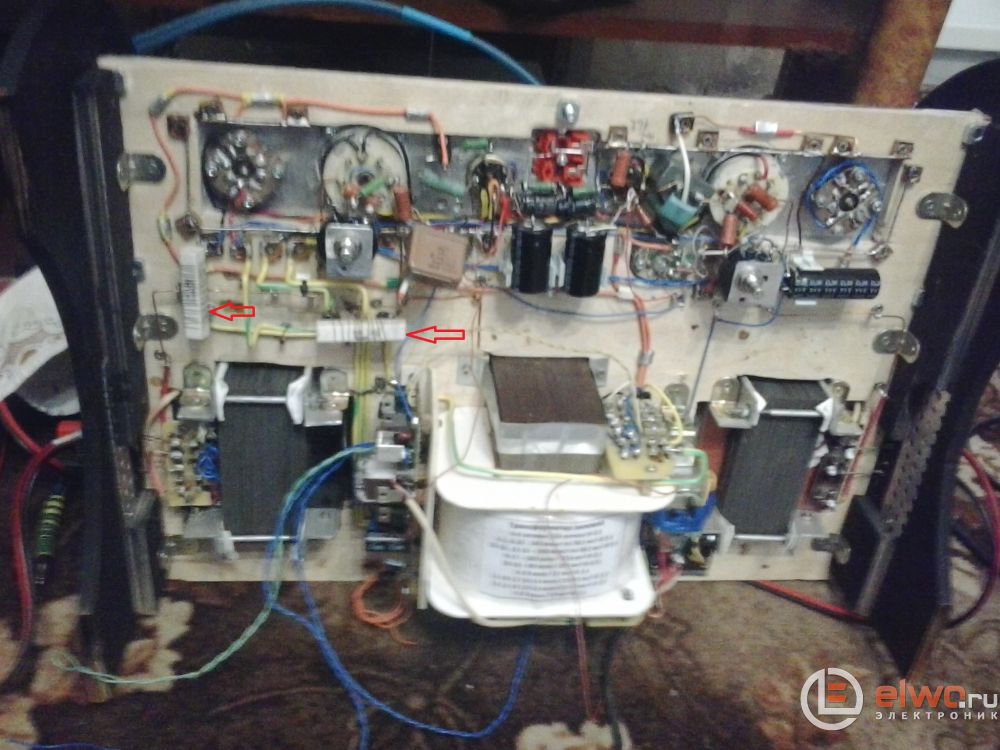

я делаю иначе, подаю на накал 7 вольт, гашу разницу нихромом, и вуаля, пока нагреется нихром прогреется и нить накала тоже, как то так, вот. и нафига все эти заморочки с реле? А вот и картинка, там стрелки! за бардак сори
поправил rv3dun - Вс, 22.05.2016, 11:51 |
|
| | Вс, 22.05.2016, 11:51 | Сообщение # 278
|
Gamzan Друзья Активность: 1327
| Цитата globusvrn1974 ( ) А вот те, что ровные - неуж-то продаются?...
В хозяйственных магазинах. Только ручки отломать не забудь
|
|
| | Вс, 22.05.2016, 12:03 | Сообщение # 279
|
rv3dun Друзья Активность: 403
| Цитата MAESTRO ( ) Двухтакт мощнее.
Мастер, с гу 50 десятка как с куста, для лампача более и не надо, а звук!!!
|
|
| | Вс, 22.05.2016, 13:55 | Сообщение # 280
|
globusvrn1974 Друзья Активность: 404
| Цитата rv3dun ( ) подаю на накал 7 вольт, гашу разницу нихромом, и вуаля, пока нагреется нихром прогреется и нить накала тоже
Это тоже вариант. Но есть определенная неудобность в этом. Эти витки нихрома постоянно включены, что приводит к тому, что они превращаются в мааааленькую печку. А она мне в нижней и малопродуваемой части корпуса совсем не приснилась. Лучше сделать все через реле.
Цитата Gamzan ( ) Только ручки отломать не забудь
И потом все отполировать... Принято!
Сейчас был на нашем блошином рынке. Нужного трансформатора для БП не нашел, поэтому купил железо от... наверное ЛАТРа.
Вот размеры: D=100мм, d=55мм, H=70мм. Буду пробовать расчитать транс для этой схемы:
Помогите посчитать суммарную мощность, какая будет на вторичных обмотках, с учетом того, что этот трансформатор будет питать стереоусилитель, отдающий по 20Вт в канал. СПАСИБО!!!
поправил globusvrn1974 - Вс, 22.05.2016, 14:00 |
|
