| | Сб, 11.07.2015, 10:59 | Сообщение # 251
|
Gamzan Друзья Активность: 1327
| Спасибо. Праздничный фейерверк из молний устраивал?
|
|
| | Сб, 11.07.2015, 12:38 | Сообщение # 252
|
MAESTRO ^ Активность: 5564
| Регулярно!
|
|
| | Сб, 11.07.2015, 22:56 | Сообщение # 253
|
Gamzan Друзья Активность: 1327

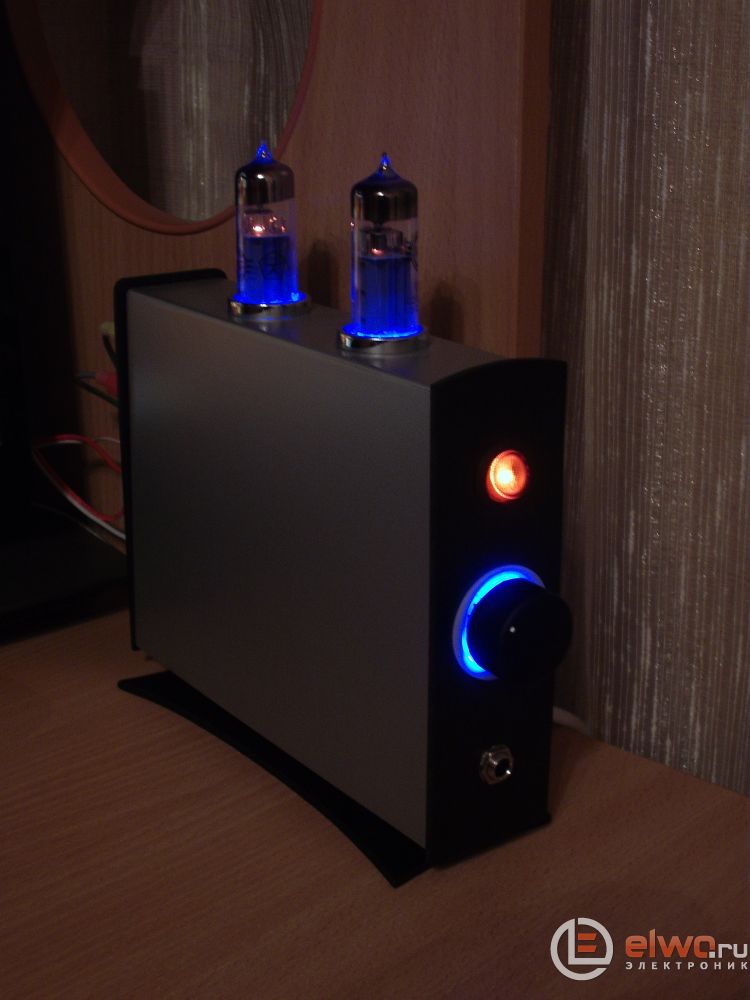

| Околокомпьютерный на 6Ф3П. По мотивам "Призмы". 2х2,5Вт, выходники ТВЗ-Ш.
Результаты измерений показывать не буду, не хочу позориться. Однако слушаю с удовольствием, очень благозвучно получилось, несмотря на завал на ВЧ. Душевно так, особенно на старых записях...
|
|
| | Вс, 12.07.2015, 08:49 | Сообщение # 254
|
MAESTRO ^ Активность: 5564
| Ну выглядит конечно стильно, и монтаж на уровне. А АЧХ чёрт с ним - главное чтоб звук нравился. По схеме той-же делал, с ЭТ и УФ?
|
|
| | Вс, 12.07.2015, 09:44 | Сообщение # 255
|
Gamzan Друзья Активность: 1327

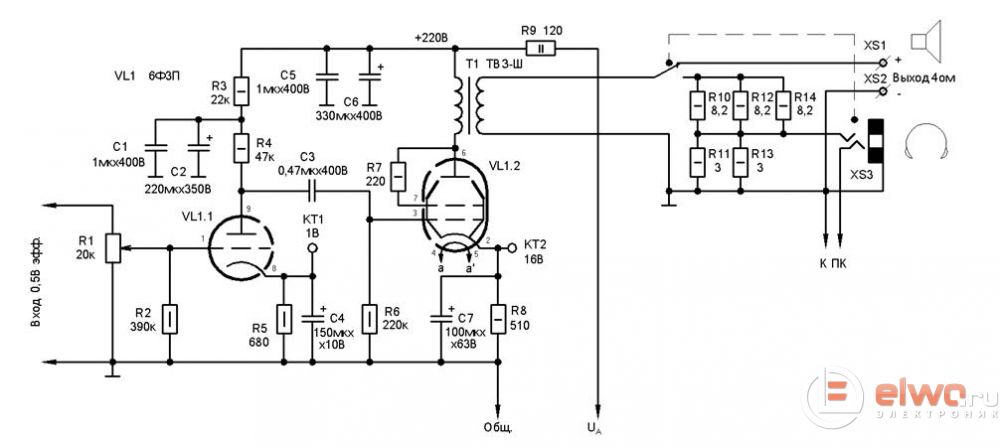

| Схема МАИ с мелкими изменениями.

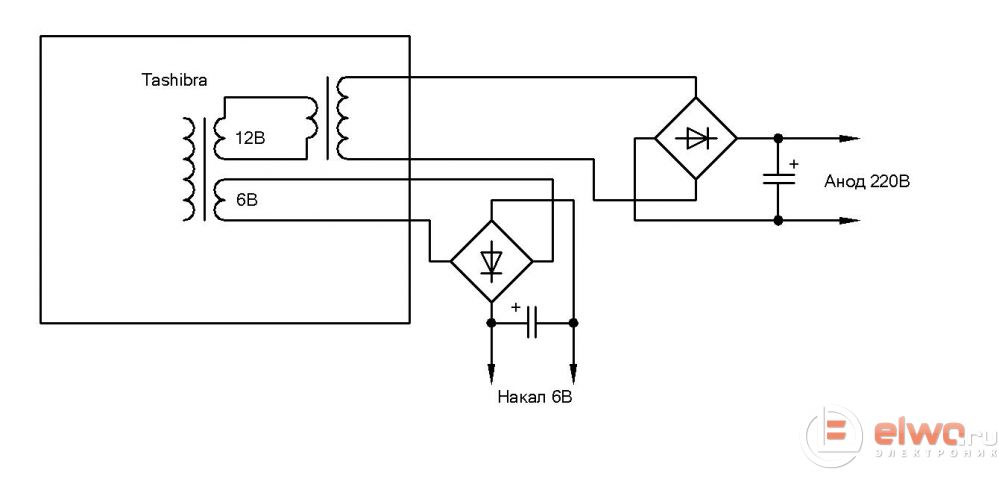

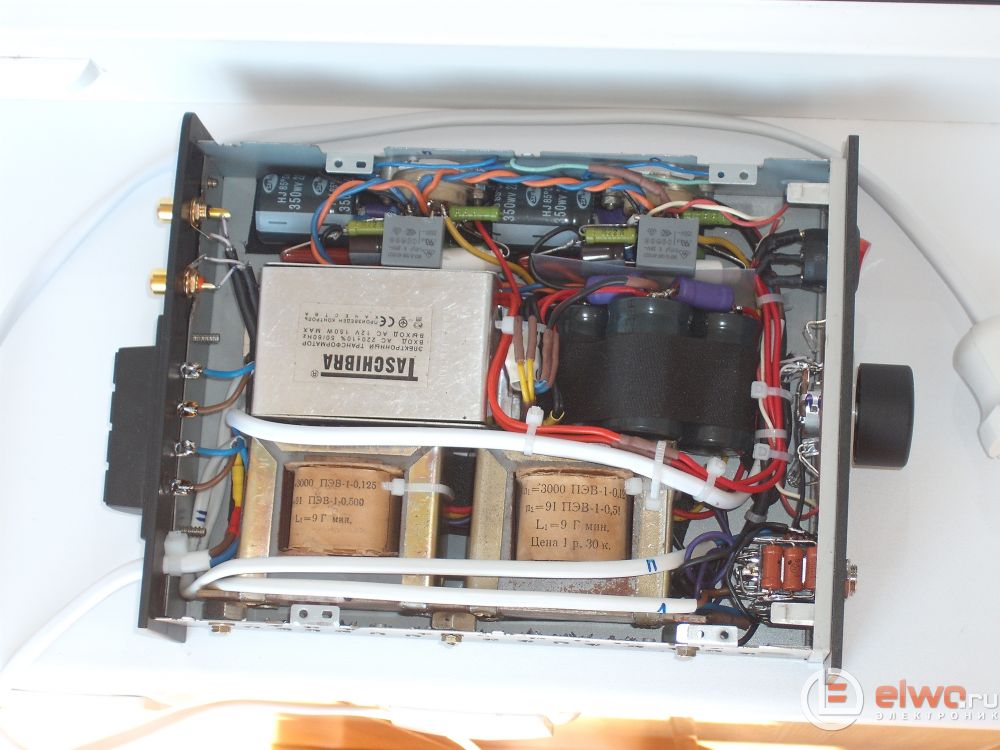

Это то, что мне удалось впихнуть. Конечно, никакой силовик в такой конструктив не впишется. Только ЭТ. УФ не ставил, не нужно оно здесь, уровень шума (и фона в том числе) и так ниже -80дБ.
поправил Gamzan - Вс, 12.07.2015, 09:51 |
|
| | Вс, 12.07.2015, 14:55 | Сообщение # 256
|
MAESTRO ^ Активность: 5564
| Да, схема немного отличается. Позже выложу всё отдельно. С шумом повезло - у меня что-то ЭТ небольшую наводку жужжащую давал.
|
|
| | Вс, 12.07.2015, 15:03 | Сообщение # 257
|
Gamzan Друзья Активность: 1327
| Не надо выкладывать. В таком варианте не могу советовать схему к повторению. Если получится улучшить - тогда выложим.
Цитата MAESTRO (  ) ЭТ небольшую наводку жужжащую давал

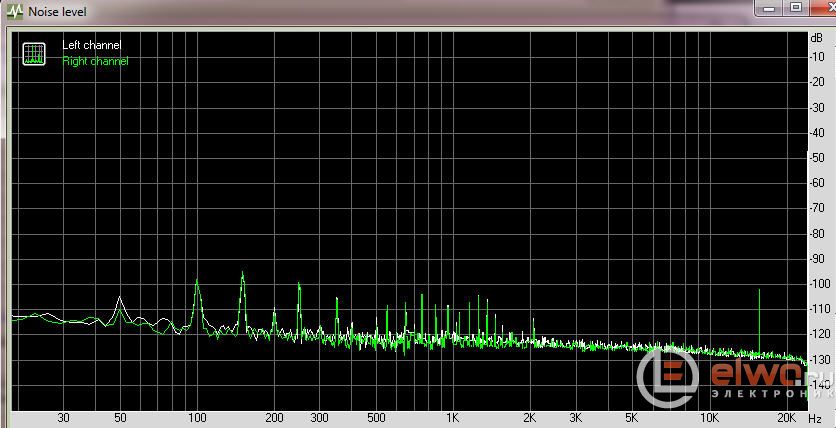

У меня с ЭТ в блоке питания самые тихие усилители получаются. Шум не более -80дБ.
У этого вот:
|
|
| | Пн, 20.07.2015, 11:09 | Сообщение # 258
|
grant Пользователи Активность: 304

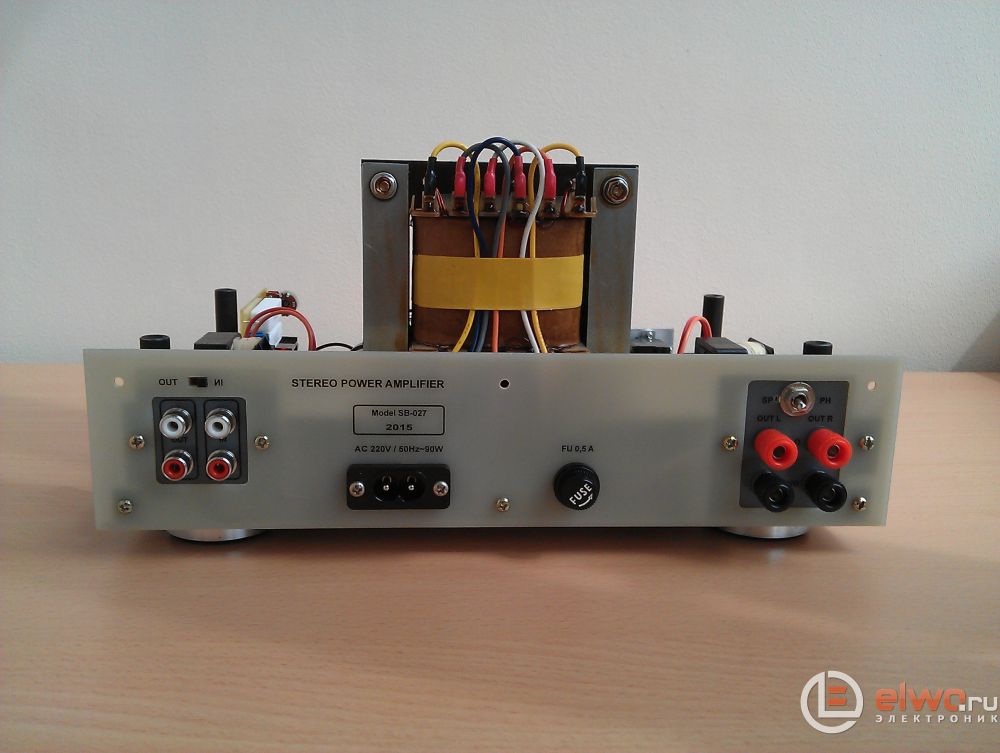

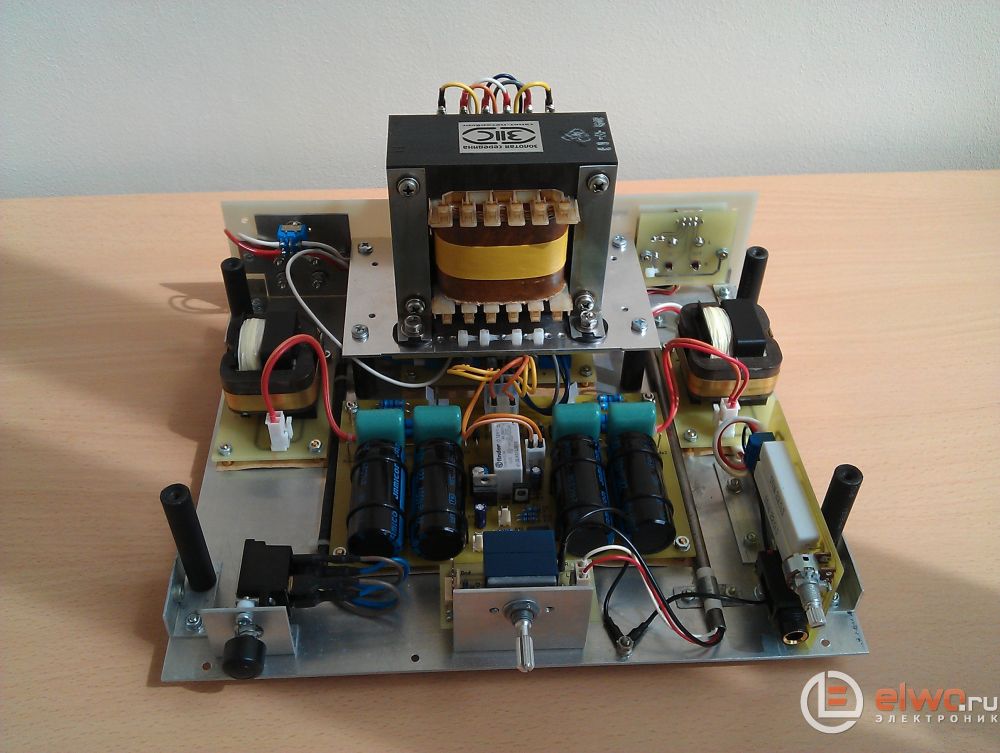

| Немного продвинул свой долгострой. Добавил заднюю стенку корпуса, адаптор наушников, а главное полностью переделал блок питания. В работе верхняя панель и кожухи трансформаторов.
поправил grant - Пн, 20.07.2015, 11:15 |
|
| | Вт, 21.07.2015, 22:45 | Сообщение # 259
|
Gamzan Друзья Активность: 1327
| grant, браво! Может, и я так научусь когда-нибудь...
|
|
| | Ср, 22.07.2015, 06:44 | Сообщение # 260
|
grant Пользователи Активность: 304
| Gamzan, Спасибо, друг, но так не надо, это очень медленно. Вот решил опять, уже в третий раз переделать опору силовика - желательно сдвинуть его на 1 мм к задней стенке. А на днях снова в дорогу и придётся всё отложить.
Твоя конструкция в корпусе привода CD мне тоже очень понравилась. И дизайн оригинальный и выполнено отлично, а главное конструкторские решения и по схеме и по монтажу выше всех похвал. Согласен с MAESTRO - это надо отдельно публиковать.
поправил grant - Ср, 22.07.2015, 06:54 |
|
