Выбор простой схемы БП
|
|
| | Вт, 09.10.2012, 00:00 | Сообщение # 1
|
Вячеславчик_96 Пользователи Активность: 20
| Помогите выбрать более - менее простую схему БП с регулировкой напряжения от 1,2 - 2В (если еще ниже - ничего страшного) до 30В и выдерживающую ток нагрузки 2-3А. Желательно, чтобы стабилизатор БП был на транзисторах (не ИМС).

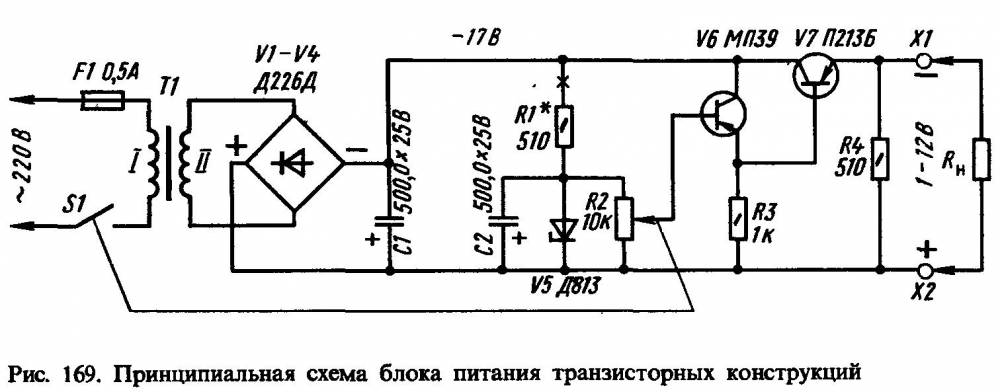

P.S. Нашел схемку (ниже), скажите, реально ли ее вообще доработать, усилить под ток 2-3А? Если возможно, то как? Чую, что надо менять транзисторы на более мощные, ставить последовательно еще 1 - 2 стабилитрона. Если не прав, поправьте! Заранее спасибо!!!
|
|
| | Вт, 09.10.2012, 07:49 | Сообщение # 2
|
Evgeniy811 Друзья Активность: 1199
| Quote (Вячеславчик_96) Чую, что надо менять транзисторы на более мощные, ставить последовательно еще 1 - 2 стабилитрона
насчет транзисторов- ты прав, а стабилитрон можно оставить.
Изменение стабилитрона нужно лишь в случае если ты захочешь изменить диапазон регулировки.
|
|
| | Вт, 09.10.2012, 08:52 | Сообщение # 3
|
MAESTRO ^ Активность: 5564

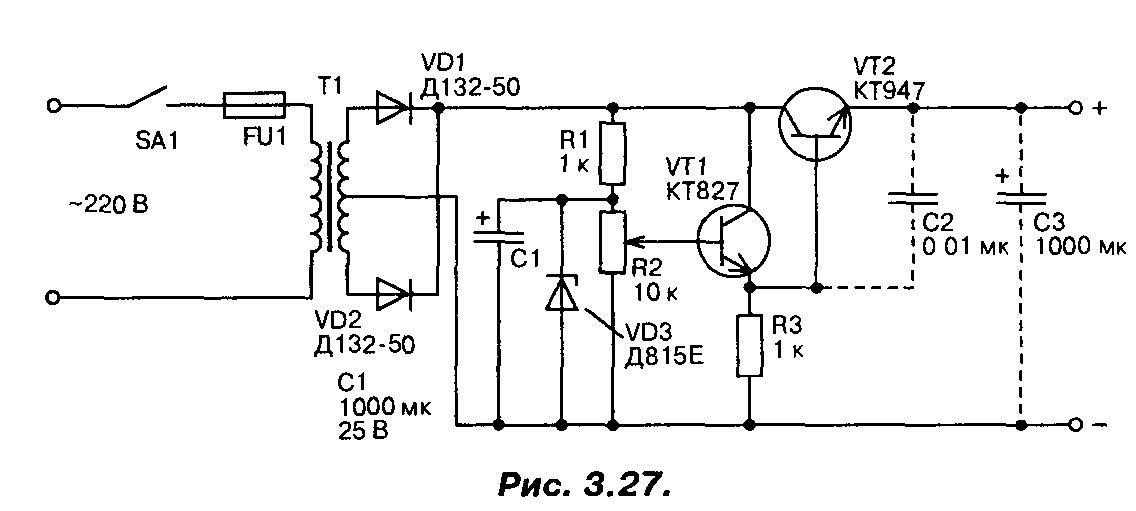

| Нормальная схема- смело собирай. Только диоды в мосте тоже замени на помощнее, например КД202, Д242. Транзистор кт818.
|
|
| | Вт, 09.10.2012, 13:55 | Сообщение # 4
|
Вячеславчик_96 Пользователи Активность: 20
| MAESTRO! Мне и нужно, чтобы верхний предел регулировки был 30В, выходит, ставить еще последовательно 2 стабилитрона? Диоды у меня как раз есть КД202К.
По вашей схеме: можно ли заменить VT1 на КТ805, а VT2 - на КТ846Б?
|
|
| | Вт, 09.10.2012, 14:24 | Сообщение # 5
|
MAESTRO ^ Активность: 5564
| Можно, всё правильно.
|
|
| | Вт, 09.10.2012, 14:34 | Сообщение # 6
|
Вячеславчик_96 Пользователи Активность: 20
| MAESTRO, спасибо большое, помогли! Еще назрело: какую защиту от КЗ присобачить можно?
|
|
| | Вт, 09.10.2012, 14:40 | Сообщение # 7
|
MAESTRO ^ Активность: 5564
| На сайте где-то была простая схема на 2-х транзисторах...
|
|
| | Чт, 11.10.2012, 22:21 | Сообщение # 8
|
Вячеславчик_96 Пользователи Активность: 20
| MAESTRO, ладно, с этим потом! Добавлено (11.10.2012, 22:11)
---------------------------------------------
MAESTRO, спаял БП по вашей схеме, VT1 - КТ805, VT2 - КТ846Б, 2 стабилитрона Д814 последовательно. Реостат выставил в положение максимального напряжения, в нагрузку включил компьютерный куллер. Включил в сеть - все прекрасно заработало, начал уменьшать напряжение, как вдруг ЗАГОРЕЛСЯ реостат! В чем проблема?? Моя догадка такова: в схеме опечатка, реостат не на 10кОм, а на 1-3кОм. Питал от трансформатора ТС-250-2М с обмотки на 18В. Поясните, в чем причина возгорания реостата, если не прав, поправьте, заранее спасибо! Добавлено (11.10.2012, 22:21)
---------------------------------------------
P.S. Питал не напрямую от обмотки трансформатора, а через мост, не сочтите за дурака!
|
|
| | Пт, 12.10.2012, 12:05 | Сообщение # 9
|
-igRoman- Друзья Активность: 1198
| Quote (Вячеславчик_96) Моя догадка такова: в схеме опечатка, реостат не на 10кОм, а на 1-3кОм.
Догадка не верная
Когда ты выкрутил на минимум, база транзистора непосредственно села на минус.
Разберешься дальше сам?
|
|
| | Пт, 12.10.2012, 15:01 | Сообщение # 10
|
Вячеславчик_96 Пользователи Активность: 20
| -igRoman-, поясните! Можно ли как то избавиться от этой проблемы??
|
|
