Выбор простой схемы БП

Сб, 08.08.2015, 19:29 | Сообщение # 21

MAESTRO

Активность: 5564

Не пропадёт, материал уже обработан и только ждёт фото готового БП, чтоб в схемы перенести. cool

Вт, 11.08.2015, 12:46 | Сообщение # 22

Barmaley5229

Пользователи

Активность: 92

-igRoman-, rolleyes

да ну, ты мне льстишь. Работы там не так уж и много. Хотя насчет спеки ты прав, но у меня "кондишин" есть, без него тоже бы мозги кипели. А так иногда позволяю себе по вечерам после работы посидеть в холодке...
А блог - блин, не любитель я этих блогов. Вот наш форум исключение - больно хороший и толковый. И то, посижу-посижу недельку другую,- и могу исчезнуть на пару-тройку месяцев.
P.S.
БП как соберу настрою-запущу - выложу фотки.

Добавлено (11.08.2015, 12:46)
---------------------------------------------

Цитата Barmaley5229 (

)

Вот наш форум исключение - больно хороший и толковый.

А все почему - потому что люди хорошие и грамотные здесь собираются :D.
И помогут, и расскажут, а иногда и понянчатся...

Ср, 12.08.2015, 20:22 | Сообщение # 23

-igRoman-

Друзья

Активность: 1198

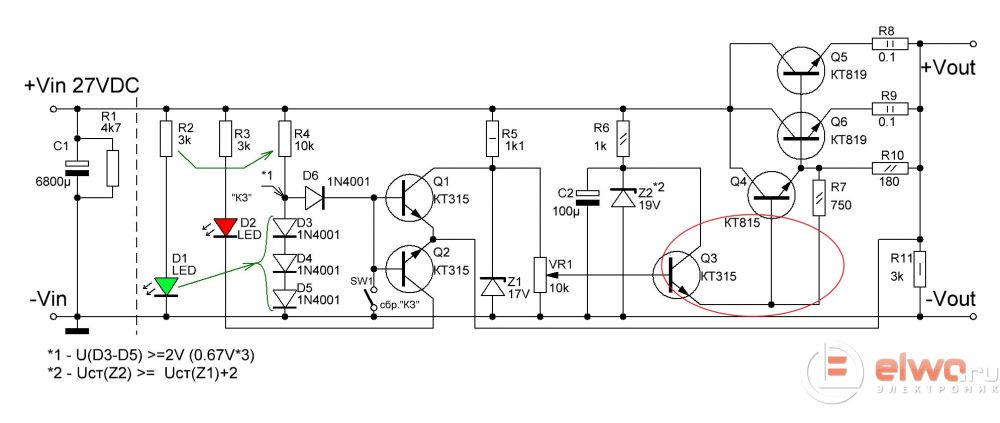

Barmaley5229, хоть и с запозданием, сижу втыкаю в схему, режет глаз вот этот участок

блин, сами эмиттерные повторители, что запирать транзисторы необязательно?? я про R7

Прикрепления: 3131302.jpg (48.9 Kb)

Чт, 13.08.2015, 21:43 | Сообщение # 24

Barmaley5229

Пользователи

Активность: 92

-igRoman-, все там запирается прекрасно, токи через R7-R10 просто мизерные, сделано по аналогии с составным КТ827 - чисто для ускорения закрытия Q4..Q6 при КЗ, хотя на практике я разницы не вижу, а осциллографом вымерять такую фигню влом. Впрочем, без R7-R10 тоже все работает прекрасно. Не нравится - можно не ставить.
Или может я не понял вопроса?..

поправил Barmaley5229 - Чт, 13.08.2015, 21:45

Пт, 14.08.2015, 14:55 | Сообщение # 25

-igRoman-

Друзья

Активность: 1198

Ответ исчерпывающий, схеме быть!!!

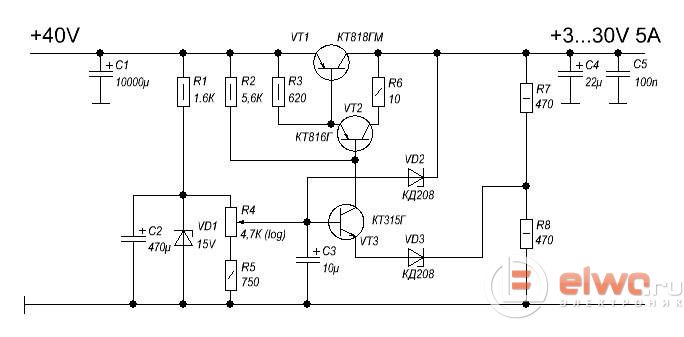

Как и этой

Прикрепления: 2114942.jpg (40.4 Kb)
