| | Вт, 06.11.2012, 13:45 | Сообщение # 241
|
Ксюня Друзья Активность: 453
| SAXON_96, Где схема
|
|
| | Пт, 16.11.2012, 14:19 | Сообщение # 242
|
SAXON_96 Пользователи Активность: 59
| Ксюня, господа, извините за мой косяк.
|
|
| | Пт, 16.11.2012, 18:28 | Сообщение # 243
|
Ксюня Друзья Активность: 453

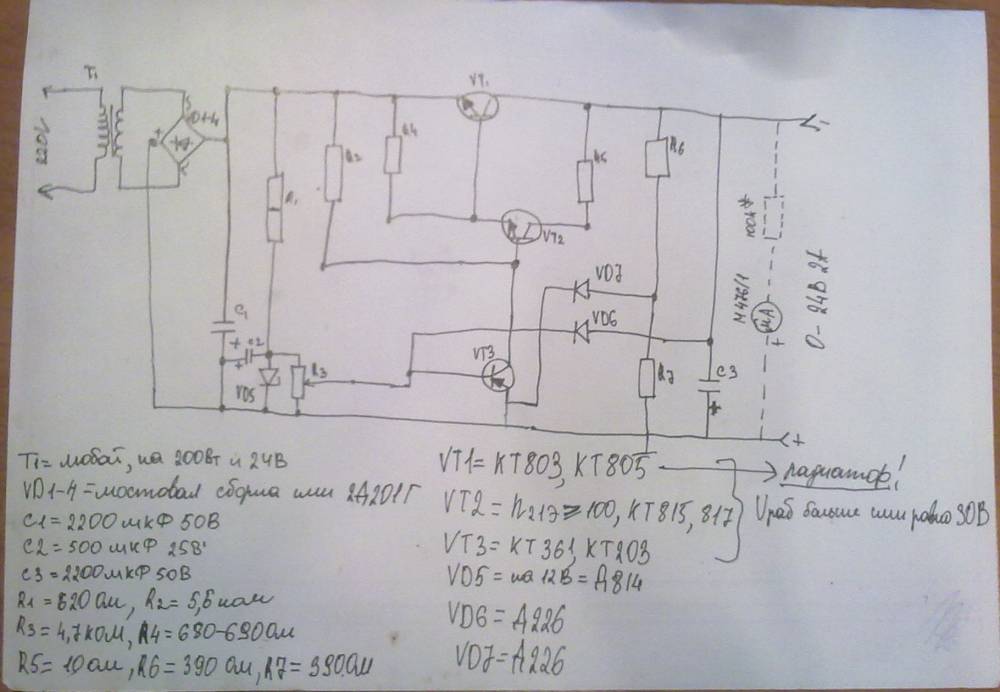

| Непонятно назначение R6-R7-VD6 ето с лету понял.Ети елементы не нужны.Остальное следует более тщательно посмотреть.
|
|
| | Сб, 17.11.2012, 14:27 | Сообщение # 244
|
vladik065 Пользователи Активность: 107
| переделал бп под лабораторный, питай паяльник на 40 ватт им. от 12 вольт. и в один прекрасный день включил паяльник на прогрев как обычно через минуту почувствовал странный запах, дотронулся до бп и понял что это он. выключил его попробовал включить его и ничего не произошло. разобрал транзисторы горячие, раньше даже после долгой пайки по 6 часов в день на полной мощности он так не нагревался как тут за пару минут нагрелся. выпаял транзисторы (с4106) оказались пробитыми. впаял на их место 13009 блок не запустился. дежурка рабочая. резисторы все проверил вроде живы. так вот грешу на транзисторы. может не подходят. на вносить изменения в схему?
|
|
| | Сб, 17.11.2012, 18:02 | Сообщение # 245
|
Ксюня Друзья Активность: 453
| vladik065, Проверь базовые резисторы возле транзисторов,очень часто вылетают вместе с транзисторами.И подключай его на проверку через лампочку на всякий случай , чтоб снова транзисторы не вылетели.
|
|
| | Сб, 17.11.2012, 22:22 | Сообщение # 246
|
vladik065 Пользователи Активность: 107
| Ксюня, так через лампочку и включаю резисторы по 2 ома еже выгарали. пришлось перематывать.
|
|
| | Сб, 17.11.2012, 22:33 | Сообщение # 247
|
Ксюня Друзья Активность: 453
| Ну тогда как обычно-проверка диодного моста на входе и высоковольтных конденсаторов- проверка выходных цепей на наличие кз или пробоя(диоды и конденсаторы).О результатах пиши будем искать дальше
|
|
| | Сб, 17.11.2012, 22:46 | Сообщение # 248
|
vladik065 Пользователи Активность: 107
| Ксюня, так вот в том проблема, что все живое. удалось его запустить добавив резистор с колектора на выход транса. но работает крайне хуево. даешь нагрузку и напряжение с 10 вольт до 2-х падает.
|
|
| | Сб, 24.11.2012, 18:29 | Сообщение # 249
|
SAXON_96 Пользователи Активность: 59

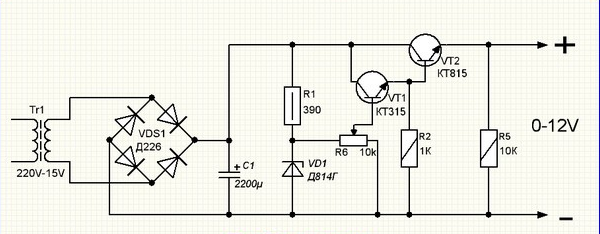

| Товарищи! Порылся в Интернете, нашел вот эту схему блока питания. Она расчитана на выходное напряжение от 0 до 12В и ток 1А. Чтобы снимать большую нагрузку нужно поставить мощный транзистор VT2.
Встали вопросы: как увеличить выходное напряжение и чтобы регулировалось от 0 до 30В?
Нужно ли менять транзистор VT1 на более мощный?
Надеюсь, серьезных переделок тут нет.
|
|
| | Сб, 24.11.2012, 18:59 | Сообщение # 250
|
Ксюня Друзья Активность: 453
| SAXON_96, Смотри ЗДЕСЬ
|
|
