Электронный трансформатор в блоках питания
|
|
| | Ср, 30.12.2009, 17:49 | Сообщение # 1
|
MAESTRO ^ Активность: 5564
| ЭЛЕКТРОННЫЙ ТРАНСФОРМАТОР В САБВУФЕРЕ
ЭЛЕКТРОННЫЙ ТРАНСФОРМАТОР В БЛОКЕ ПИТАНИЯ УНЧ
TOP223
РЕМОНТ ИМПУЛЬСНОГО ПОНИЖАЮЩЕГО ТРАНСФОРМАТОРА
Пишите, где ещё Вам приходилось использовать электронные трансформаторы.
|
|
| | Пт, 02.04.2010, 15:26 | Сообщение # 2
|
РОН12 Гости Активность:
| Я ставил на подсветку в баре на линейки светодиодов. Только лучше дешёвые не брать, быстро сгорают.
С ув. Николай
|
|
| | Ср, 14.04.2010, 09:13 | Сообщение # 3
|
MAESTRO ^ Активность: 5564
| Прекрасная идея, РОН, действительно светодиоды являются имточником постоянной нагрузки и Электронный трансформатор для их запитки в самый раз!
|
|
| | Вт, 20.07.2010, 12:39 | Сообщение # 4
|
-igRoman- Друзья Активность: 1198

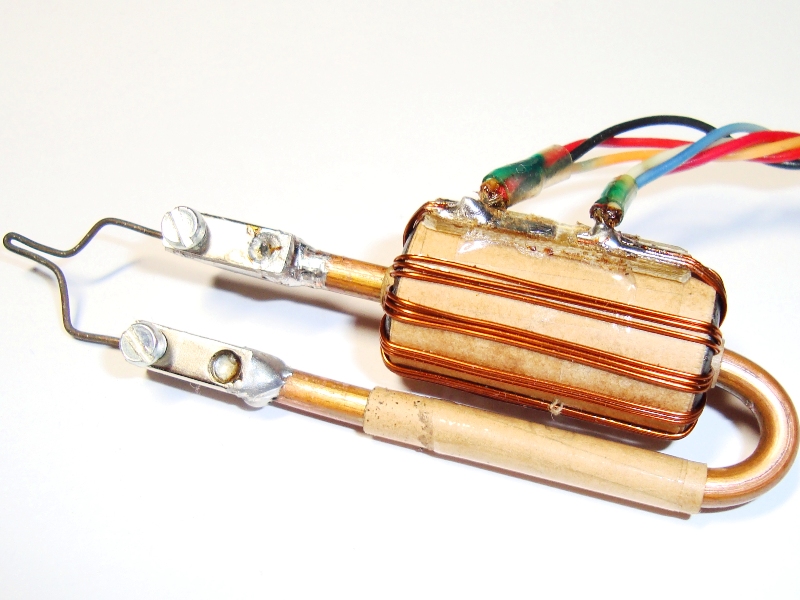

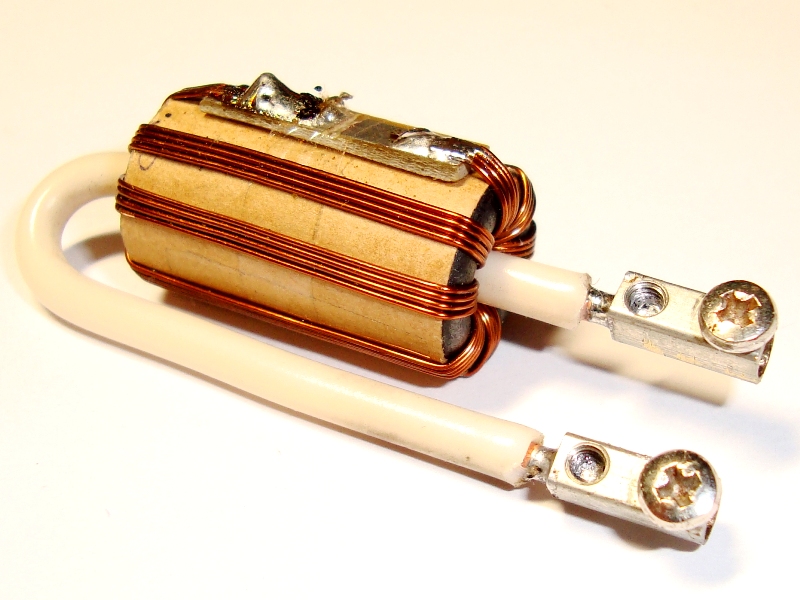

| Любителям поэкспериментировать на досуге.
Получилось все в виде приставки к электронному трансформатору вешается в параллель вторичке (при условии, что напряжение на выходе транса 12-14 вольт, и мощность не ниже 60вт)
Получился компактный выжигатель.
Сердечник феррит можно добыть из кабеля к монитору( утолщение кабеля у разъема) на USB кабелях, диаметром 14 и дырка 6мм.
Витки от 10 до 15 в зависимости какое напряжение требуется на выходе, или просто контролируем разогрев спиральки (почему витки разные, три разных трансформатора пробовались и напряжение, разброс доходил до 20%
Провод (диаметром 0,5) для увеличения сечения складывается в трое, полувиток, - моножила с кабеля, прямо в изоляции, сечением не менее 2,5квадрата
|
|
| | Вт, 20.07.2010, 15:14 | Сообщение # 5
|
MAESTRO ^ Активность: 5564
| Оригинально! А если это дело случайно замкнуть - электронный трансформатор не вылетит?
|
|
| | Ср, 21.07.2010, 12:11 | Сообщение # 6
|
-igRoman- Друзья Активность: 1198
| По правде идея была создать паяльник, в принципе все получилось, но!!! Сердечник замкнутый, не имеет зазор, поэтому если закоротить ток стремится куда-то туда... Сердечник перенасыщается. Помогло дело когда расколол феррит, и половинки смазал клеем, теперь витки первички нужно было подобрать так, что бы на выходе былоб примерно 0,5 вольта. У меня терпения видно не хватило,
золотая середина, количество витков, сечение, и чтоб потом все это дело собралось.
Дырка внутренняя всего 6мм.
Можно обмануть природу, собрать сердечник из колец, но у меня их нет, поэтому - выжигатель.
|
|
| | Вс, 10.10.2010, 12:07 | Сообщение # 7
|
vladik065 Пользователи Активность: 107

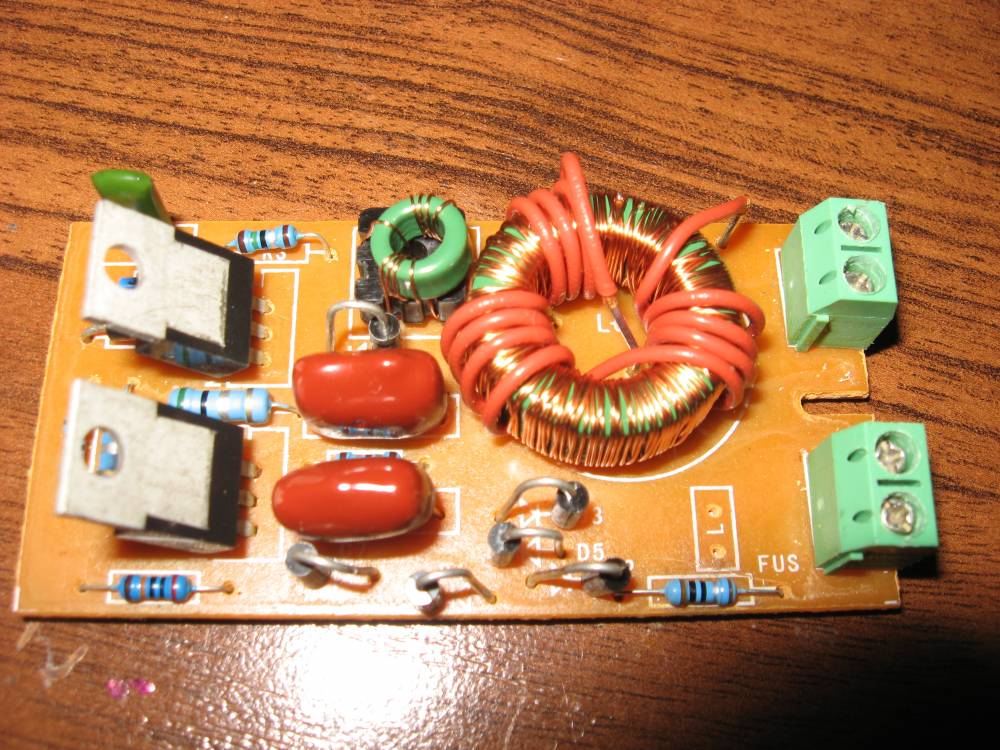

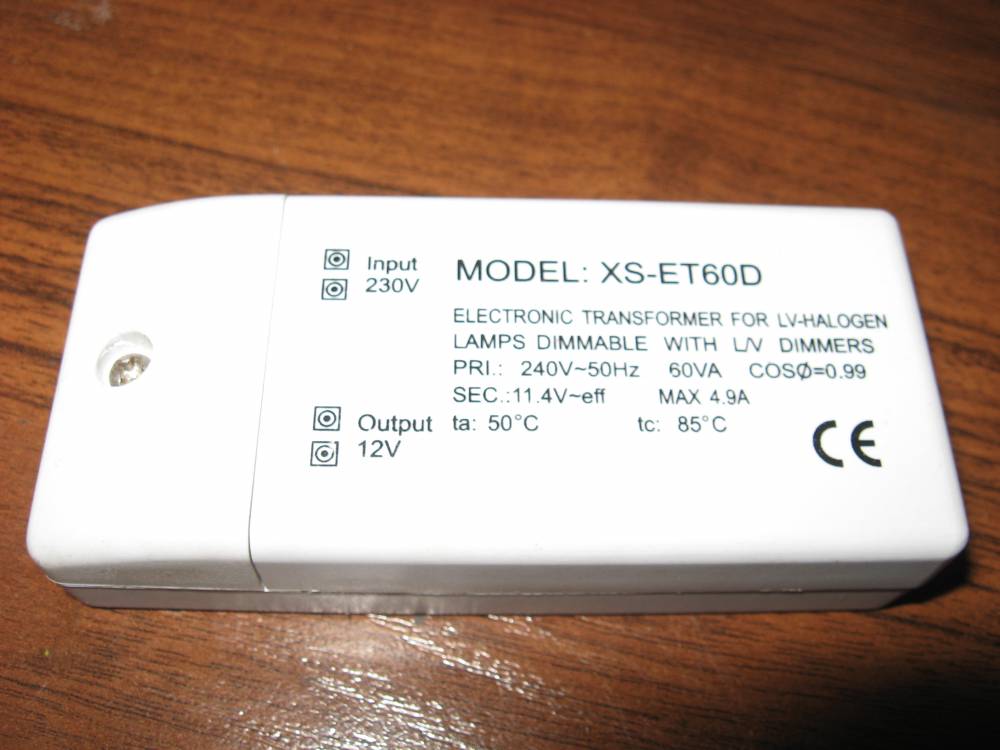

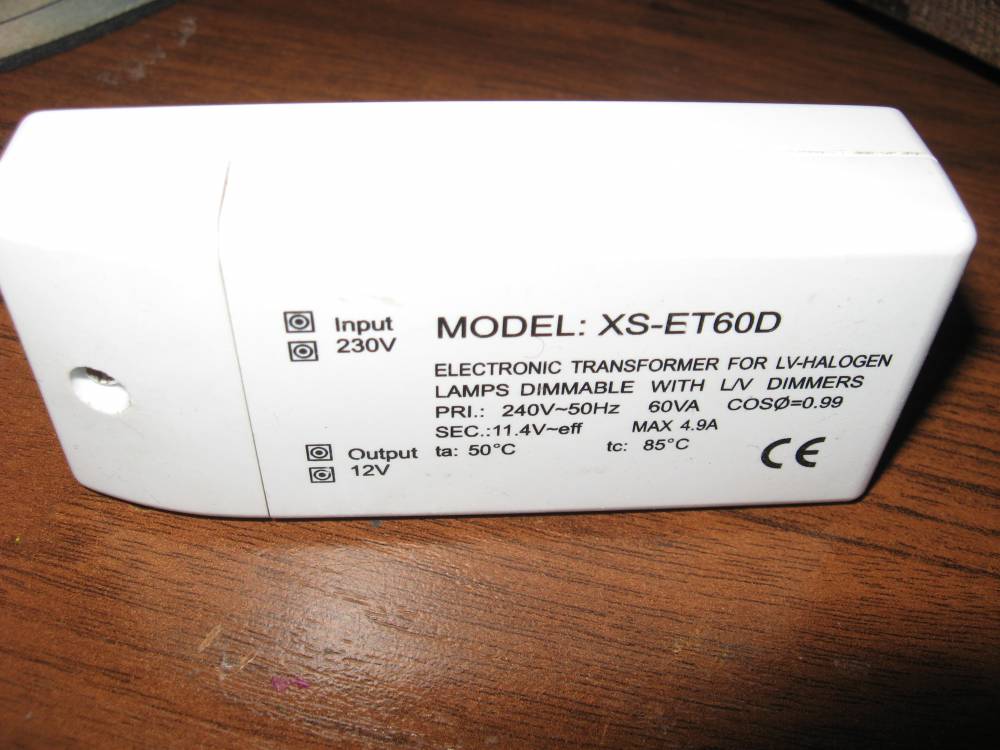

| купил электронный трансформатор для галогенных ламп накаливания 12 вольт, при установке случайно кортнул выход.. походу что-то внутри сгорело, разобрал, все выглядит живым, но не работает, выпаял по одной ноге от каждого диода и проверил их все, все живые, впаял обратно, все ровно не работает, может подскажите в чем дело??
|
|
| | Вс, 10.10.2010, 18:30 | Сообщение # 8
|
MAESTRO ^ Активность: 5564
| Если коротнул выход - привет трансформатору. В лучшем случае сгорел диодный мост или резистор на входе 220В, а чаще всего летит весь транс. Причём такое дело не чинится. Я дважды менял все сгоревшие детали на таком коротыше и фонарь! Сделал вывод: лучше выкинуть и новый купить. Вроде меняешь детали на рабочие - а он зараза всё равно не стартует. Толи режимы, толи параметры полупроводников не те... Короче в мусор (или на запчасти). ПС. При добавлении фоток, вот это дело $IMAGE1 вставляйте в ваше сообщение, чтоб картинки сразу показывались.
|
|
| | Пн, 11.10.2010, 00:22 | Сообщение # 9
|
vladik065 Пользователи Активность: 107
| посмотрю резисторы.. трансформатор живой вроде.. обмотки даже не об паленые и прозваниваются.. $IMAGE1 - это вот нужно написать в сообщении до либо после??
|
|
| | Пн, 11.10.2010, 16:16 | Сообщение # 10
|
MAESTRO ^ Активность: 5564
| Когда вставляем изображение, появляется надпись $IMAGE1. Её скопируй туда, где хочешь чтоб картинка появилась. Забей на этот БЫВШИЙ электронный трансформатор. Есть смысл чинить импульсные АТХ от компов, но не эти девайсы.
|
|
