Электронный трансформатор в блоках питания
|
|
| | Пт, 19.08.2011, 05:27 | Сообщение # 21
|
Йогурт Пользователи Активность: 2
| Спасибо за ответ. Добавлено (19.08.2011, 05:27)
---------------------------------------------
Я так понимаю, что в режиме холостого хода не происходит насыщение трансформатора и отключение ключевого транзистора. Не работает обратная связь для выключения с трансформатора на базу ключевого транзистора. Ключевой транзистор остаётся приоткрытым и через трансформатор протекает небольшой ток. Этот ток постоянный и через трансформатор не передаётся и для трансформатора по теплу безопасен. То есть, для маленьких нагрузок необходимо генерацию строить независимо, ток ограничивать по входу (например конденсатором по переменке) для безопасности, возможно обратная связь с нагрузки.
|
|
| | Ср, 22.02.2012, 20:54 | Сообщение # 22
|
Russian22 Пользователи Активность: 9

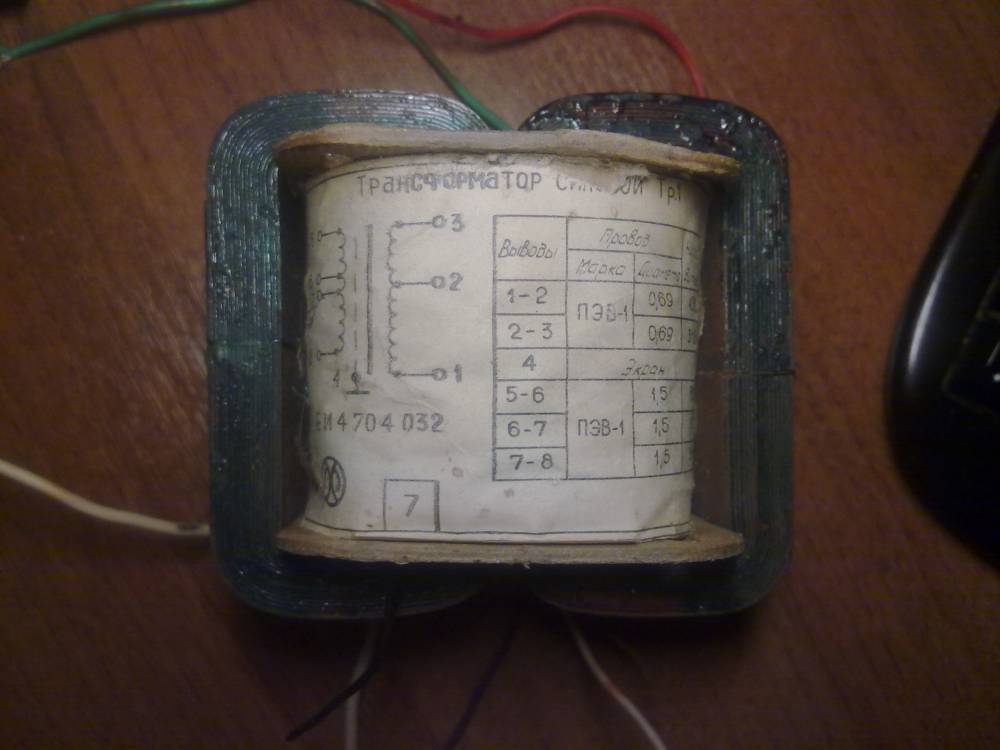

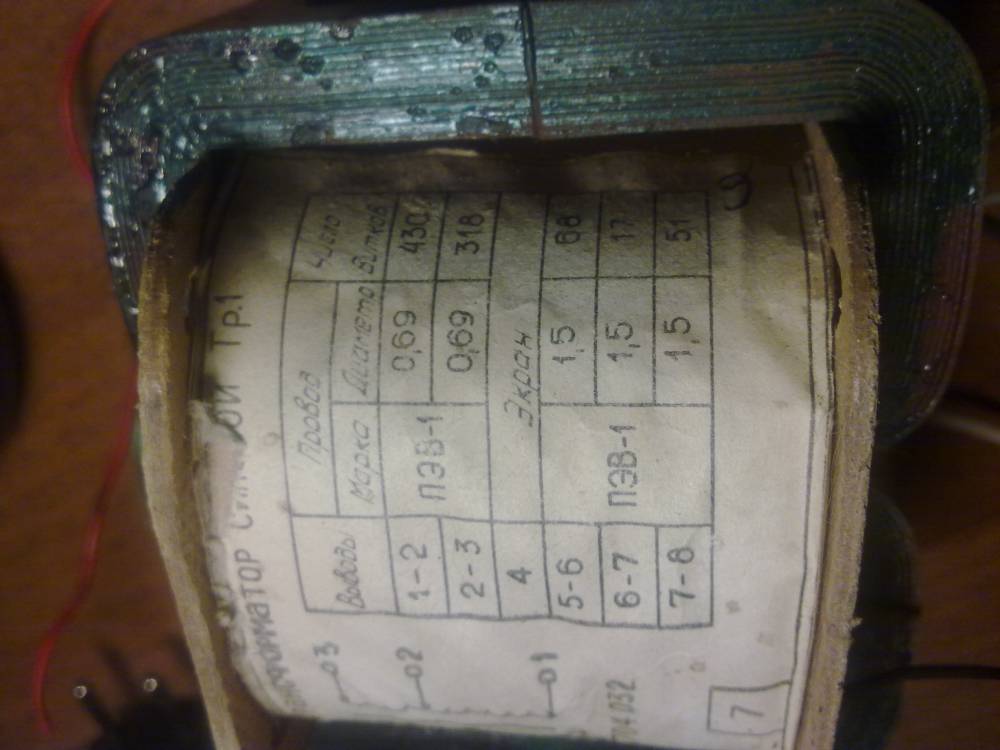

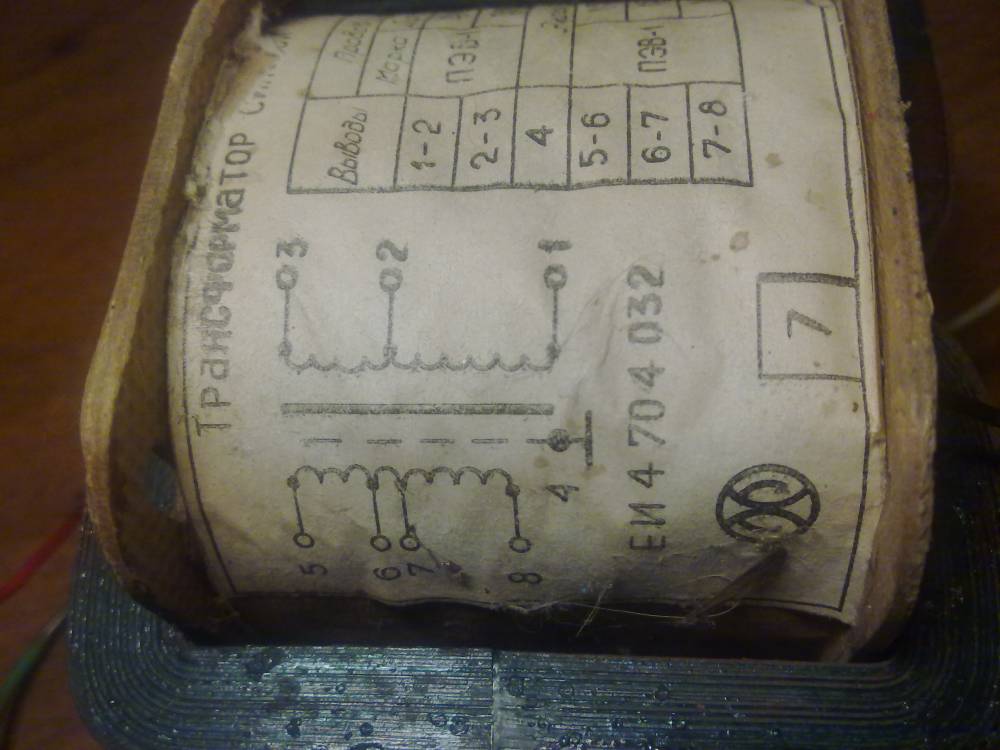

| извините если не в тему. помогите узнать напряжение на обмотках
|
|
| | Ср, 22.02.2012, 22:05 | Сообщение # 23
|
MAESTRO ^ Активность: 5564
| 5, 12 и 20В при токе 3А.
|
|
| | Ср, 22.02.2012, 22:50 | Сообщение # 24
|
Russian22 Пользователи Активность: 9
| MAESTRO напиши пожалуйста какие контакты на вход и какие на выход и на каких выходных контактах какое напряжение. извиняюсь за назойливость просто никогда не сталкивался с такими вещами
И ещё как я понял питать 220 вольт?
|
|
| | Чт, 23.02.2012, 17:06 | Сообщение # 25
|
MAESTRO ^ Активность: 5564
| 220В подаём на 1 и 3 контакты.
На выходе имеем:
5,6 - 20В
6,7 - 5В
7,8 - 12В
|
|
| | Ср, 28.11.2012, 11:50 | Сообщение # 26
|
Horber8283 Пользователи Активность: 4
| Йогурт, почитайте вот эту статью http://el-shema.ru/publ....-1-0-88 Добавлено (28.11.2012, 11:50)
---------------------------------------------
А у меня другая проблема. В общем переделывал я как-то трансформатор Taschibra для усилителя как в той статье. Усилитель без проблем работает уже пол года. Ну думаю, технология освоена, можно и другой переделать, а не тут то было. Не могу получить напряжение анода. Сколько витков не намотаешь на согласующем трансе, напряжение проседает до 140-160 вольт. Что может быть не так, уже голову себе сломал. ..
|
|
| | Ср, 28.11.2012, 12:10 | Сообщение # 27
|
феска Друзья Активность: 3627
| Horber8283, маловат транс сечение провода тоже если меньше 0,5
ну и ток замеряйте если ток потребления маленький то и схема не раскачивается нужно нагрузить (лампу накаливания например и только потом говорить что он не дает)
|
|
| | Ср, 28.11.2012, 15:11 | Сообщение # 28
|
Horber8283 Пользователи Активность: 4
| Трансформатор переделан таким образом, что запускаеться и без нагрузки. Мотал анодку проводом 0,3, а напряжение проседает даже при нагрузке одное 6н3п (около 15 ма). Пробовал менять на кольце вдвое большем, тоже самое...
|
|
| | Чт, 29.11.2012, 08:34 | Сообщение # 29
|
феска Друзья Активность: 3627
| Horber8283, а есмость конденсаторов увеличил до 470н фарад
|
|
| | Пт, 30.11.2012, 00:39 | Сообщение # 30
|
Horber8283 Пользователи Активность: 4
| Нет, первый раз о таком слышу. Но я уже понял причину просадки -
Все вторичные выпрямители полумостового импульсного блока питания должны быть обязательно двухполупериодным. Если не соблюсти это условие, то магинтопровод может войти в насыщение.
|
|
