Схема DMX свитчера
|
|
| | Сб, 12.01.2013, 08:07 | Сообщение # 21
|
Romick_Калуга Друзья Активность: 348
| YurkaM, Какая именно схема твоя? Если здесь ее нет, выложи с прошивкой.
|
|
| | Вс, 13.01.2013, 16:09 | Сообщение # 22
|
YurkaM Пользователи Активность: 30

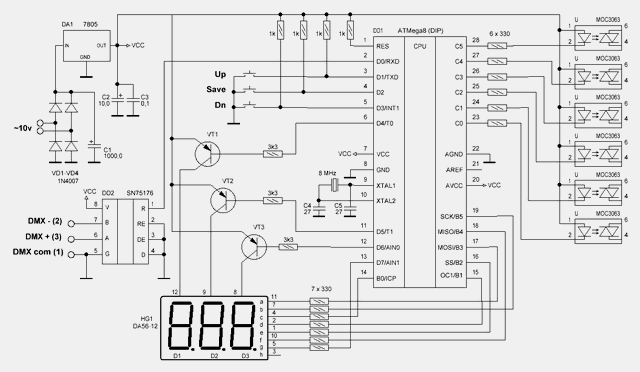

| Цитата (YurkaM) на 6 каналов. Там уже Мега8, адресация - три кнопки и 3-х разрядный индикатор.

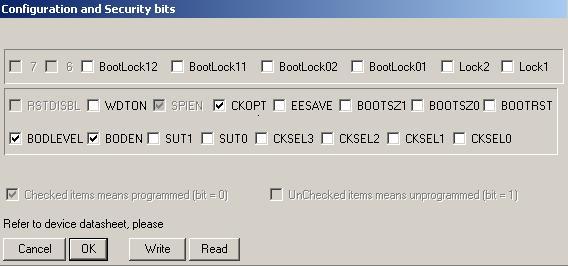

Вот ещё фузы, если кто сам не может сообразить:
поправил YurkaM - Пн, 14.01.2013, 18:24 |
|
| | Пн, 14.01.2013, 19:14 | Сообщение # 23
|
Romick_Калуга Друзья Активность: 348
| YurkaM, спасибо за схему.
Поясни про третью кнопку Save. Что ею запоминать?
|
|
| | Пн, 14.01.2013, 19:17 | Сообщение # 24
|
YurkaM Пользователи Активность: 30
| Адрес. Как видишь dip-свитчеров здесь нет. Кнопками Ап/Даун устанавливаешь адрес на индикаторе, кнопкой Сэйв - запоминаешь. Можно было, конечно и без неё сделать, и запоминать автоматически, если кнопки не трогаются какое-то время. Ну,.. как сделал, так сделал.
зы: А вообще да, дельная мысль. Почему сразу так не сделал - не знаю, и ведь помню, что как раз не хватало одного вывода под светодиод-индикатор DMX...
поправил YurkaM - Ср, 16.01.2013, 18:58 |
|
| | Ср, 16.01.2013, 14:53 | Сообщение # 25
|
Romick_Калуга Друзья Активность: 348
| В корпус ты уже собрал все это? Интересно посмотреть
|
|
| | Ср, 16.01.2013, 17:56 | Сообщение # 26
|
YurkaM Пользователи Активность: 30
| Я? Мне свитчеры как-то и не нужны были никогда... Это всё из старенького, где-то 2004 год примерно. На заказ писал. На макете, естественно, проверял.
|
|
| | Пт, 26.04.2013, 19:26 | Сообщение # 27
|
headshot Пользователи Активность: 59
| YurkaM, а можно ли эту схему применить для дыммашины?
|
|
| | Пн, 29.04.2013, 19:41 | Сообщение # 28
|
YurkaM Пользователи Активность: 30
| Не очень понял, в чём сомнения... Применить можно для чего хочешь. Схема слушает 6 DMX каналов и переключает соответствующие выходы (6 выходов) из 0 в 1 при переходе управляющего сигнала через середину (значение 127 по идее должно быть...). В данном случае на выходах нарисованы оптопары для управления силовыми симисторами. Можно вместо них реле зацепить. А уж чего будут коммутировать эти симисторы или реле - ваше дело. В дыммашине можно на один канал ТЭН повесить, а на другой - насос. Чего делать с 4-мя оставшимися, не знаю...
... А вот ещё, можно вентилятор включать
поправил YurkaM - Пн, 29.04.2013, 19:42 |
|
| | Вт, 30.04.2013, 15:08 | Сообщение # 29
|
headshot Пользователи Активность: 59
| Мне только реле на кнопку впрыска подцепить. Спасибо за ответ.
|
|
| | Ср, 01.05.2013, 11:55 | Сообщение # 30
|
YurkaM Пользователи Активность: 30

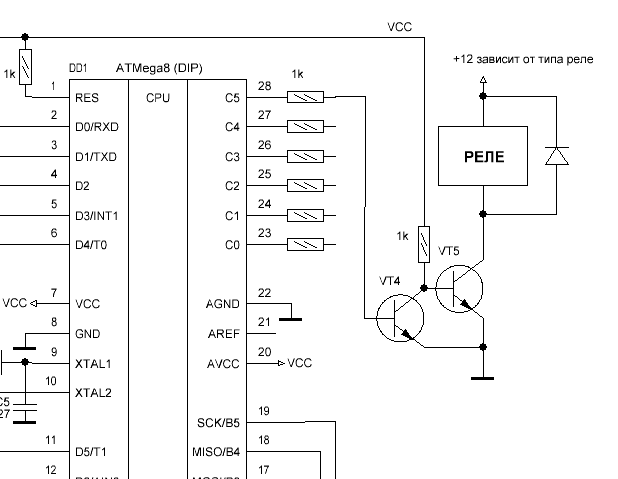

| Есть правда нюансик неудобный. Дело в том, что в этой схеме активный уровень на выходе - низкий. Т.е. состоянию "вкл." соответствует ноль на выходе. И чтобы прицепить реле придётся дополнительно колхозить инвертор, например так:
В принципе, ни чего страшного, всего лишь на две детали больше (транзистор+резистор) от просто транзисторного ключа.

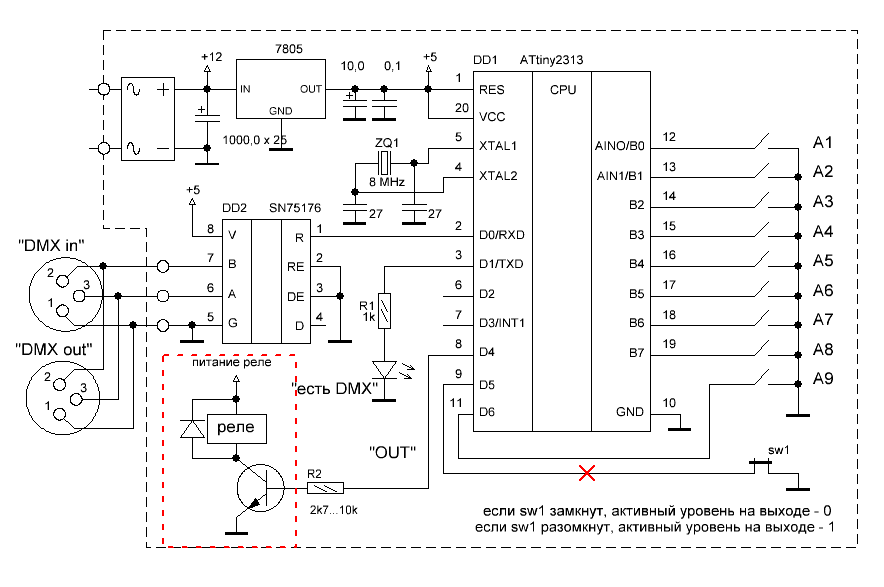

PS: А чем не нравиться вариант из треьего поста? Как раз заточено под один канал.
поправил YurkaM - Ср, 01.05.2013, 12:02 |
|
