| | Вт, 19.03.2013, 15:09 | Сообщение # 41
|
belokuriha Пользователи Активность: 11

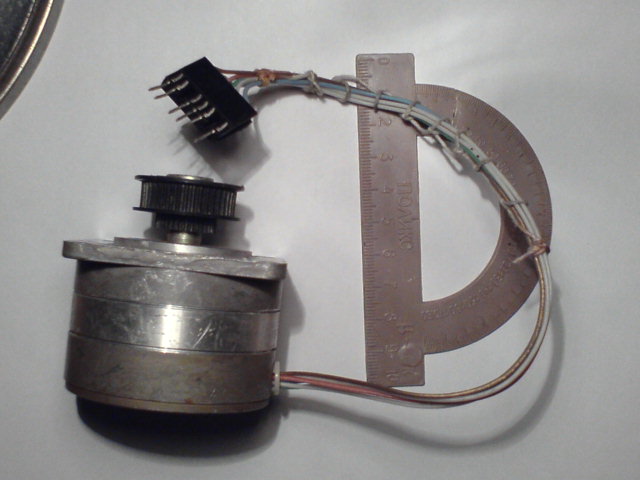

| А подскажите какой марки ШД? у меня есть вот такое чудо ,
но вот только распиновку проводов я не смог найти, и шильдика на двигателе нет. Может кто подскажет ?
|
|
| | Ср, 20.03.2013, 12:25 | Сообщение # 42
|
Romick_Калуга Друзья Активность: 348
| У тебя 6 выводов? Сначала меряешь сопротивление обмоток. у тебя 2 обмотки. Сопротивление крайних обмоток до среднего вывода в 2 раза меньше сопротивления между крайними выводами обмоток. Этим ты определишь средние выводы 2-х обмоток. Соединяй эти 2 конца вместе - это средний вывод. Теперь сопротивление всех обмоток от этого среднего вывода должны быть одинаковыми (с погрешностью).
Далее, нужно оценить само сопротивление обмоток. Для нашего случая подойдут движки с сопротивлением обмоток 50-100 Ом.
Далее нужно оценить шаг движка. Он должен быть примерно 1,8 градуса. Сделать это можно на глаз, подключив к схеме. Если вал крутится более-менее плавно без особых рывков, то движок подойдет. Эта схема не требовательна к шагу движка. Главное - сопротивление обмоток. И напряжение, конечно.
|
|
| | Ср, 20.03.2013, 12:28 | Сообщение # 43
|
Romick_Калуга Друзья Активность: 348
| Еще раз внимательно посмотрел на движок. По-моему это от принтера. Там в 95 % случаев стоят движки с очень маленьким сопротивлением обмоток (несколько Ом). У них очень большой потребляемый ток. Такие нужно питать через специальный драйвер по схеме ШИМ. Это сложно, нужно городить сложную схему и сложную программу.
|
|
| | Ср, 20.03.2013, 14:54 | Сообщение # 44
|
belokuriha Пользователи Активность: 11
| все верно , я уже ответил про эти движки в другой теме.
|
|
| | Вт, 14.05.2013, 11:45 | Сообщение # 45
|
headshot Пользователи Активность: 59
| Собрал уже 2 ежа, видео прилагается
|
|
| | Вт, 14.05.2013, 12:24 | Сообщение # 46
|
MAESTRO ^ Активность: 5564
| Прямо как на дискотеке, даже не скажешь, что в квартире!
|
|
| | Вт, 14.05.2013, 20:08 | Сообщение # 47
|
Kostya Пользователи Активность: 9
| Хотелось бы немного подробностей.
1) Из чего делали/где брали чашку под дихроики
2) Где доставали/покупали дихроики (наболевшая тема  )
3) Ну и какие то фото исполнения, может какие то свежие мысли.
Спасибо.
|
|
| | Вт, 14.05.2013, 21:13 | Сообщение # 48
|
headshot Пользователи Активность: 59
| Чаши с зеркалами достались от старых нерабочих псевдо-сканеров (шаговики оттуда же). Все остальное в 24 посте на второй странице.
поправил headshot - Вт, 14.05.2013, 21:16 |
|
| | Ср, 15.05.2013, 11:44 | Сообщение # 49
|
Romick_Калуга Друзья Активность: 348
| Цитата (Kostya) Хотелось бы немного подробностей.
1) Из чего делали/где брали чашку под дихроики
2) Где доставали/покупали дихроики (наболевшая тема cry )
Приятно поговорить лишний раз о приборах. Но, Костя... Ты прочитал всю тему? Вопросы, которые ты задал обсуждались уже раз 100.
|
|
| | Ср, 15.05.2013, 13:28 | Сообщение # 50
|
Kostya Пользователи Активность: 9
| Прочитать то прочитал, но от этого недостающих компонентов не прибыло
Вопросы потому и задаются, что есть надежда услышать на них новые ответы.
К примеру headshot применил чашки и дихро Цитата из нерабочих псевдо-сканеров
Я к примеру кроме как чашку из шумовки, а зеркала от косметичек больше ничего не нашел. Может у кого то свежее решение по корпусу ...
Опять же к примеру: я тут потихоньку корпус делаю для девайса, так применил профиль для лайтбокса на стенки, а крышку и дно сделал из композитной панели.
|
|
