Световой Ёж
|
|
| | Сб, 02.04.2011, 18:44 | Сообщение # 1
|
Samopalkin Пользователи Активность: 83

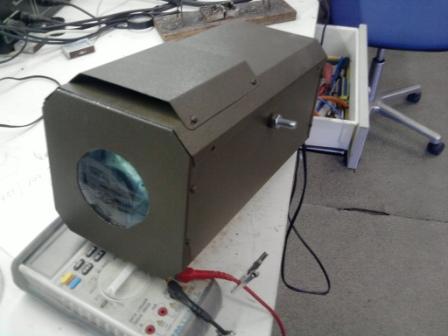

| Всем доброго времени суток! Вот, наконец, я добрался до отвёртки, чтобы закрутить последний болт на своём новом «детище». Сам по себе прибор довольно распространённый, но купить его может любой, а сделать его самому гораздо интереснее и дешевле. Кстати, я собирал его из подручных материалов и он мне обошёлся только в стоимость краски и лампы. Для тех, кто пожелает повторить прибор, прилагаю все материалы по сборке. Желаю удачи!
СХЕМА СВЕТОВОГО ПРИБОРА
СВЕТОВОЙ ПРИБОР ДЛЯ ДИСКОТЕК СВОИМИ РУКАМИ
поправил Samopalkin - Сб, 02.04.2011, 18:45 |
|
| | Ср, 01.02.2012, 21:27 | Сообщение # 2
|
Romick5770 Друзья Активность: 348

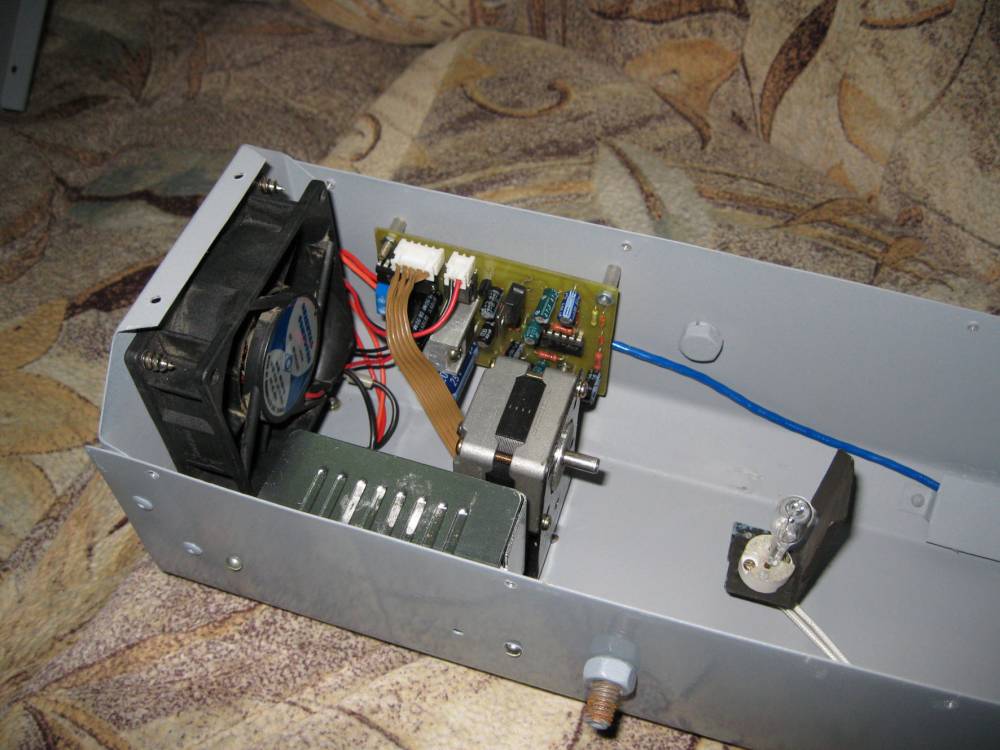

| Я тоже собирал такой прибор. Только по схеме из журнала Радио. Но это не так важно. Принципиальное отличие моего прибора то, что я отказался от медного транса и применил электронный транс Toshibra на 12 В 150 Вт (лампа 12 В 100 Вт). С ним прибор существенно легче, высокочастотных наводок от транса нет.
поправил Romick5770 - Ср, 01.02.2012, 21:47 |
|
| | Ср, 01.02.2012, 21:30 | Сообщение # 3
|
Romick5770 Друзья Активность: 348

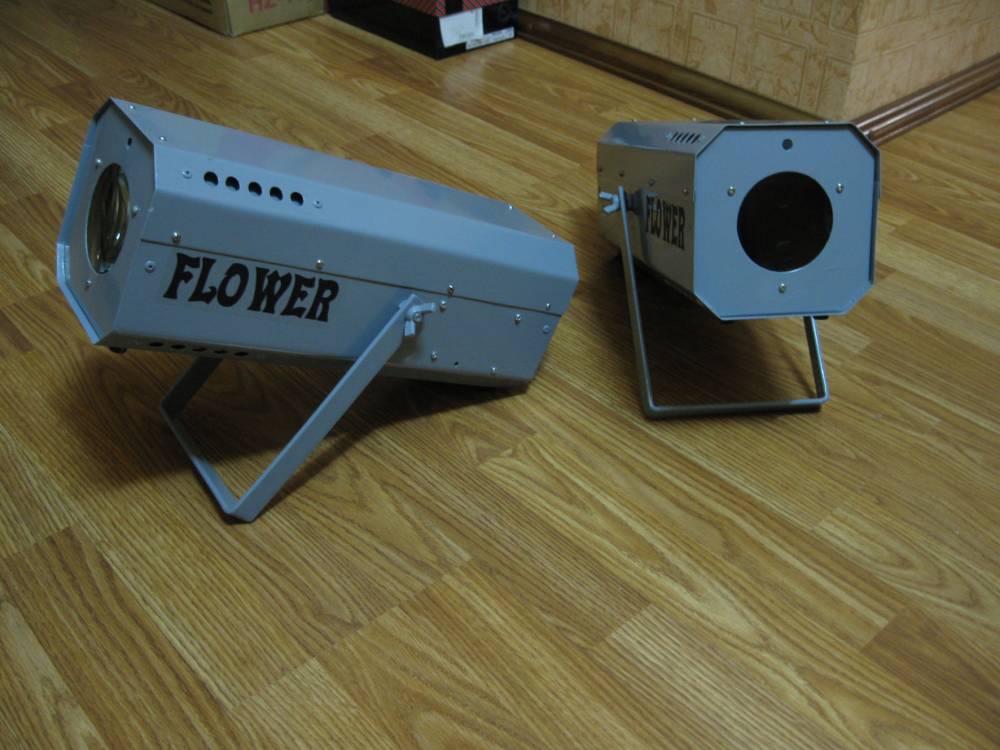

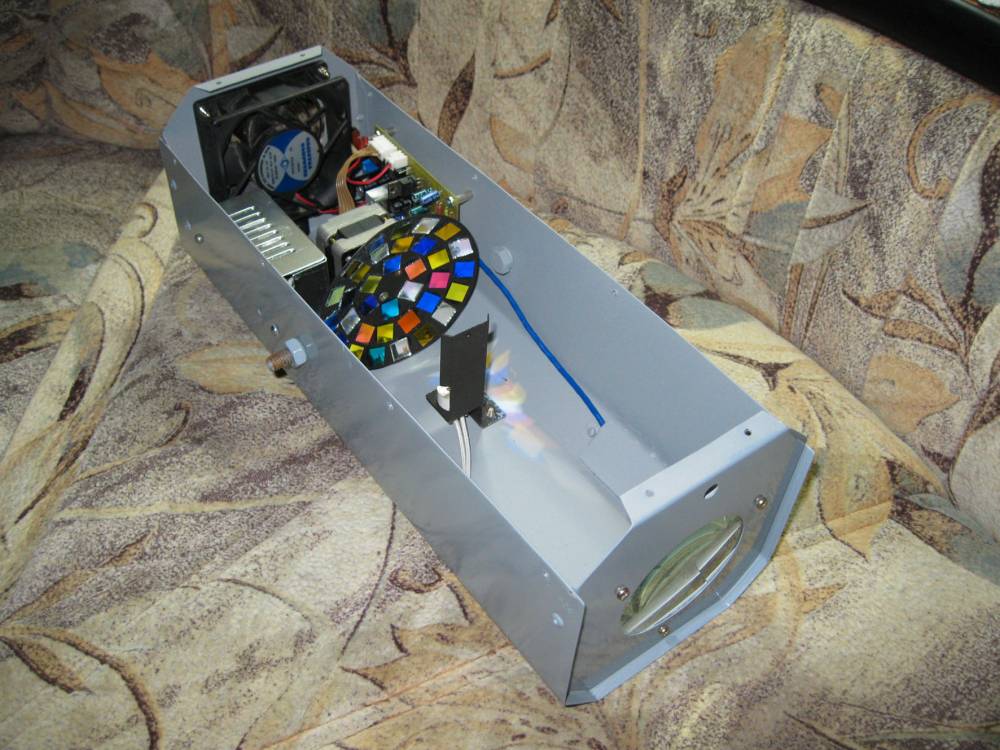

| Вот еще.
поправил Romick5770 - Ср, 01.02.2012, 21:48 |
|
| | Ср, 01.02.2012, 21:50 | Сообщение # 4
|
MAESTRO ^ Активность: 5564
| Ого, красиво выглядит! Увидеть бы это на видео...
|
|
| | Чт, 02.02.2012, 20:57 | Сообщение # 5
|
Romick5770 Друзья Активность: 348

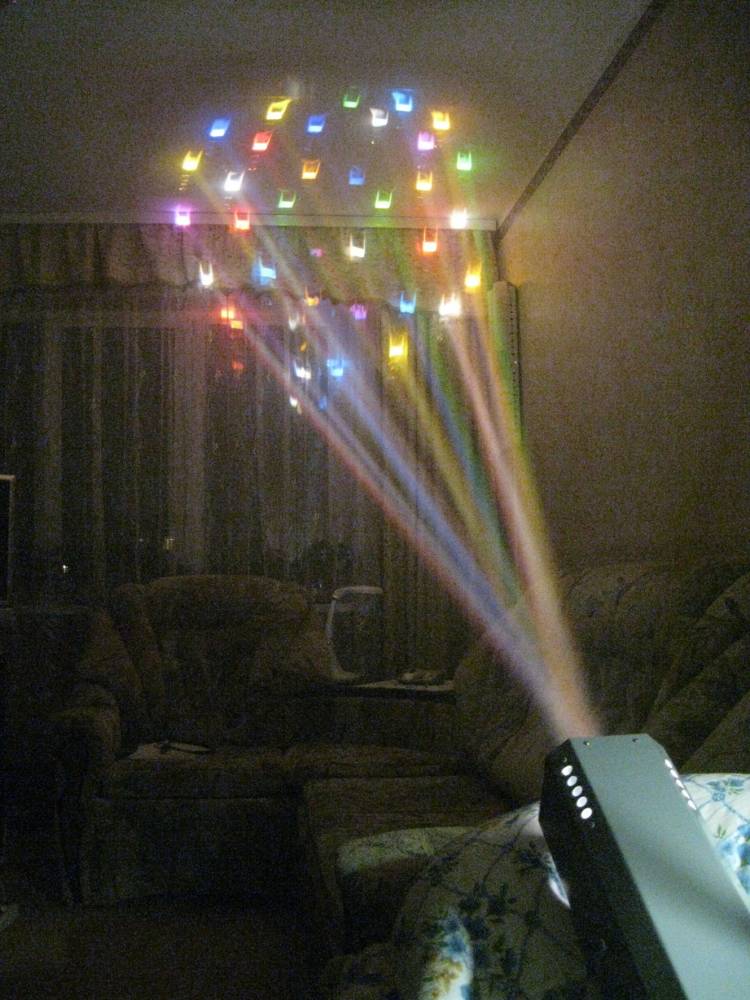

| Красиво смотрится еще потому, что я добавил тумана (у меня генератор тумана). А видео вот.
поправил Romick5770 - Чт, 02.02.2012, 07:35 |
|
| | Ср, 04.04.2012, 11:03 | Сообщение # 6
|
flash Пользователи Активность: 69
| Romick5770, Скажи пожалуйста, какой диаметр лупы использовал? Где посоветуешь покупать?
|
|
| | Ср, 04.04.2012, 16:57 | Сообщение # 7
|
Romick_Калуга Друзья Активность: 348

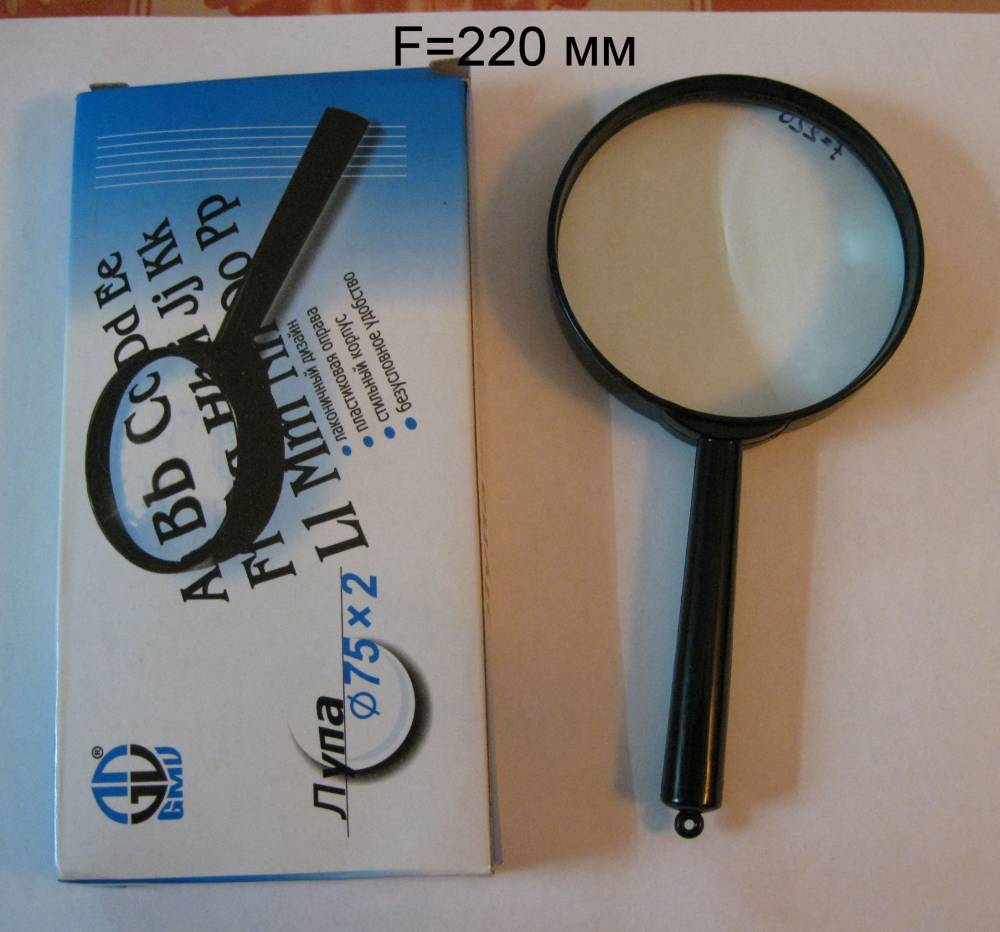

| Лупу покупал в канцелярском оптовом магазине. Там она стоит рублей 20 всего. 2-х кратная диаметром 75-80 мм, с фокусным расстоянием чем меньше, тем лучше. Они обычно бывают 180-220 мм.
|
|
| | Чт, 05.04.2012, 11:13 | Сообщение # 8
|
flash Пользователи Активность: 69
| Romick_Калуга, Да, но дело в том, что фокусное расстояние не пишут - я интерсовался. А измерять его в магазине немного стремновато. Еще у знал, что лупы большого диаметра (75-80мм) в основном все с большим фокусным расстоянием - из-за этого габариты корпуса где-то в длину 300-350мм. А вот лупы на 50мм будут то что надо, где-то 100-150мм (фокусное). Но при этом боюсь, что прибор будет сильно греться, даже с принудительным охлаждением. Или нормально будет? Я пока что в теории рассуждаю. И еще, можешь объяснить, что значит двухкратная лупа?
|
|
| | Чт, 05.04.2012, 13:15 | Сообщение # 9
|
Romick_Калуга Друзья Активность: 348
| Что такое двухкратная - это для нашего прибора не так важно. Пор сути это отношение высоты изображения после лупы к высоте до лупы (точнее почитай в учебнике физики). Да, фокусного расстояния никто не пишет. Поэтому я покупал по 1 шт разные лупы, измерял на солнце и потом покупал еще несколько. Стоят они недорого (смотря в каких магазинах), да еще потом пригодятся все.
То, что у маленьких луп меньше фокусное расстояние - это исходит из самого термина (есть что-то типа отношение диаметра к чему-то). Маленькие лупы не пробовал. Мне кажется ,что не все лучи влезут.
А при чем тут охлаждение? Какая лупа не стояла бы, все равно нужно делать вентиляционные отверстия и ставить кулер, да еще, чтобы кулер удачно дул на лампу и было правильное движение воздуха внутри прибора.
|
|
| | Чт, 05.04.2012, 15:35 | Сообщение # 10
|
flash Пользователи Активность: 69
| у меня есть заводской прибор,там лупа на 50мм в диаметре,лампа стоит на 50 ватт. Планирую собрать такой же компактный,но с использованием лампы на 100 ватт. Боюсь, что лампа будет перегреваться из-за маленького корпуса, даже при нужном охлаждении (отверстия,кулер)
|
|
