Детекторные устройства
|
|
| | Вс, 04.07.2010, 15:43 | Сообщение # 11
|
MAESTRO ^ Активность: 5564
| Какого ещё волномера, на 8 килогерц? Таких не бывает. Я настраивал без всяких осциллографов на одном только тестере DT9208 и всё ОК! А Левша блоху микроскопическую подковал ещё при царе Петре. И без всяких приборов.
Выставляем резонанс по переменке на контуре и всё будет отлично.
|
|
| | Пн, 21.03.2011, 17:51 | Сообщение # 12
|
andr10001 Пользователи Активность: 90
| Влад, я когдато в нете отрыл схемку
Рабочая частота до 1 Ггц.
вот ссылка
http://www.vsegta.ru/sig/isk/abag01.htm
|
|
| | Вт, 24.05.2011, 16:36 | Сообщение # 13
|
HYDROGEN Пользователи Активность: 15

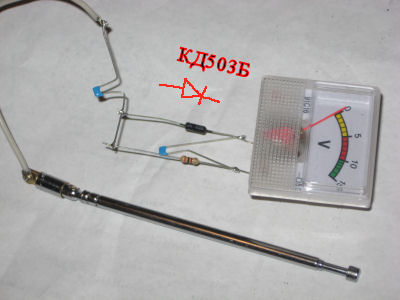

| Собрал универсальный детектор, точнее только ВЧ.
Подношу его к прослушке(http://elwo.ru/publ/proslushka/1-1-0-238) в упор, стрелка вольтметра отклоняется только на 0.3В. Если отдалить так вобще не отклоняется.
Пробовал подносить и к (http://elwo.ru/publ/zhuchok_dlja_proslushki/1-1-0-446), также хило отклоняется.
Подскажите пожалуйста, что не так.
|
|
| | Вт, 24.05.2011, 17:52 | Сообщение # 14
|
-igRoman- Друзья Активность: 1198
| Все так

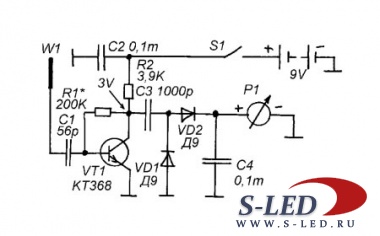

Чтоб был полный фарш, и стрелка гуляла на полную придумали усилитель высокой частоты УВЧ.
Хотя бы на одном транзисторе. Добавишь к своей схеме и будет порядок.
Измерительную головку подключишь к С3, R3 можно не ставить.
поправил -igRoman- - Вт, 24.05.2011, 17:54 |
|
| | Ср, 25.05.2011, 11:51 | Сообщение # 15
|
HYDROGEN Пользователи Активность: 15
| Теперь гораздо лучше.
Спасибо.
|
|
| | Пн, 30.05.2011, 12:32 | Сообщение # 16
|
-igRoman- Друзья Активность: 1198
|
|
|
| | Сб, 04.06.2011, 06:50 | Сообщение # 17
|
HYDROGEN Пользователи Активность: 15
| Точно так и соединил.
|
|
| | Ср, 08.06.2011, 11:45 | Сообщение # 18
|
serz Пользователи Активность: 103
| Здравствуйте, хочу собрать универсальный детектор ВЧ чем можно заменить диод кд503б
|
|
| | Ср, 08.06.2011, 12:12 | Сообщение # 19
|
-igRoman- Друзья Активность: 1198
| ГД403, ГД407, Д311, Д18 и т.д.
Диоды ГД доставал из старых цветных телевизоров, в блоках цветности, в экранах с контурами
Или так
|
|
| | Чт, 09.06.2011, 17:12 | Сообщение # 20
|
serz Пользователи Активность: 103
| Скажите диод кд522 подойдет?
|
|
