Лампы на светодиодах
|
|
| | Пт, 08.04.2011, 18:35 | Сообщение # 71
|
Bor9368 Пользователи Активность: 7
| Прочитал спор про мощность светодиодной лампы, не хочу говорить кто прав или не прав, сделав расчеты, получил 0.55Вт. Теперь ход мыслей. Буду максимально кратким. Формула P=UI приемлема для расчета мощности постоянного тока, для тока переменного она выглядит так P=UIcosφ. Вот в этом cosφ и есть вся суть. Так как в схеме имеется реактивный элемент конденсатор то надо полагать что схема имеет реактивный характер. А при реактивной нагрузке cosφ не может быть равен 1. Следовательно мощность не может быть P= 220 Х 0.025= 5.5Вт. Находим этот пресловутый cosφ. cosφ= r/Z где r это активное сопротивление ( исходя из тока 0.025А имеем 18В/0.025А=720Ом в расчет не беру сопротивление диодного моста и стабилитрона), а Z полное сопротивление цепи(квадратный корень из r^2+Xc^2) Находим Хс= 1/6 F C = 1/6 50Hz 0.00000047F = 7092Ом от сюда Z= 7128Ом. Теперь находим cosφ. Cosφ= 720/7128 = 0.1 и подставляем в P=UIcosφ= 220 0.025 0.1 =0.55Вт. Это и есть мощность лампы по переменному току плюс к ней еще небольшая мощность рассеиваемая на диодном мосте и стабилитроне.
поправил Bor9368 - Сб, 09.04.2011, 11:23 |
|
| | Пт, 08.04.2011, 19:59 | Сообщение # 72
|
MAESTRO ^ Активность: 5564

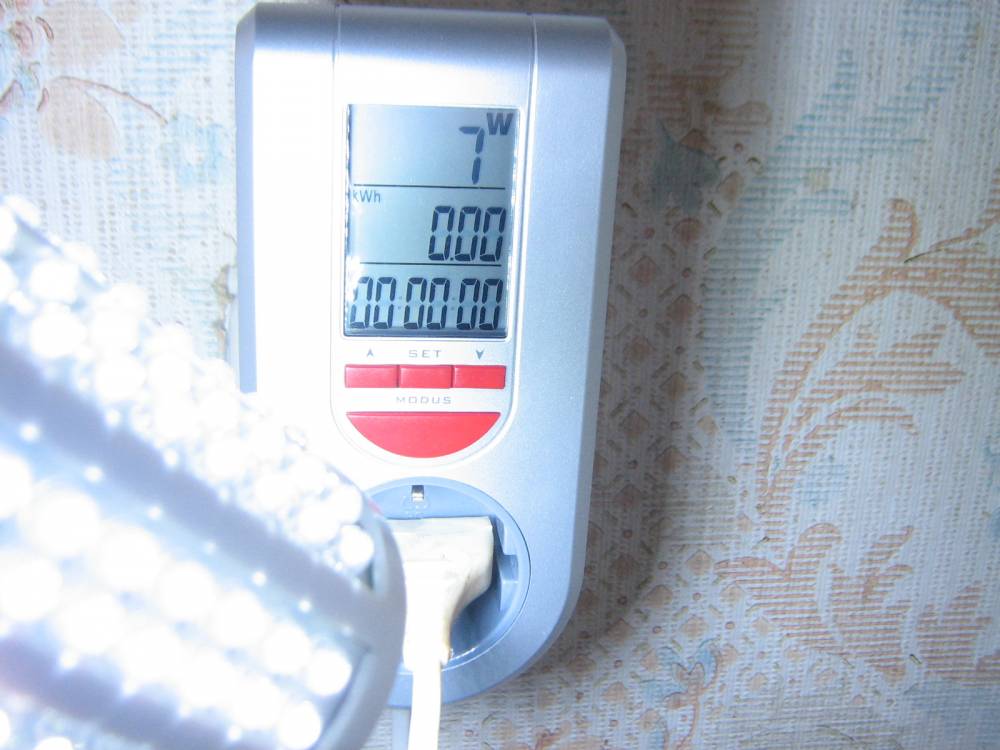

| Bor, чтоб окончательно поставить точку в этом, подключил свою китайскую светодиодную лампу на 160 LED к ваттметру. Но возникло ещё больше вопросов - почему то действительно не работает формула P=UI:
|
|
| | Пт, 08.04.2011, 20:21 | Сообщение # 73
|
Bor9368 Пользователи Активность: 7
| Если можно объясни что именно показывает этот прибор, какие показания. По картинке не совсем понятно. И схема этой лампы отличается от той про которую речь идет имею ввиду в плане питания от сети. Емкость там или что?
|
|
| | Пт, 08.04.2011, 20:48 | Сообщение # 74
|
MAESTRO ^ Активность: 5564

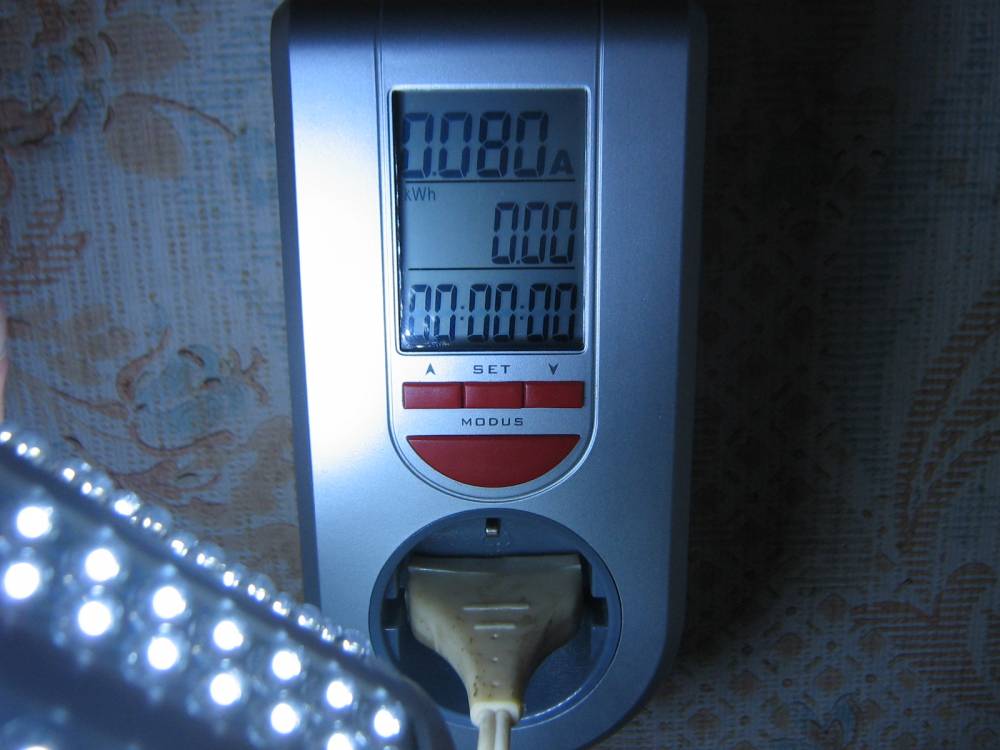

| Сверху ватты потребляемые, снизу амперы. Начинка как и у меня в схеме - два кондёра по 1мкФ и диодный мост с двумя цепочками светодиодов. Короче две такие платки:
|
|
| | Пт, 08.04.2011, 20:56 | Сообщение # 75
|
Bor9368 Пользователи Активность: 7
| Можно посчитать по формулам которые я применял. Замерить напряжение на светиках и их ток потребления. Ток на переменке уже есть и напруга известна.
|
|
| | Пн, 18.04.2011, 10:03 | Сообщение # 76
|
aleksey1646 Пользователи Активность: 4
| Ребят, помогите, попытался собрать лампочку не с последовательным соединением светодиодов, а параллельным, результат сначала горела тускло, не хватало тока, затем сгорело все ..., интересно почему сгорело и можно ли было этого избежать? Использовал делитель напряжения. Просьба камнями не швыряться  Схема 1 - горело тускло, т.к. резюк был 100к
Схема 2- сгорело все ..., прошел большой ток
Схема 3- если бы я подключил так, был бы такой трагичейский результат для моей схемы?
Схема 4- Или нужно было использовать стабилитрон?
 Или при такой последовательности подключения светодиодов не обойтись без трансформатора?
поправил aleksey1646 - Пн, 18.04.2011, 10:03 |
|
| | Пн, 18.04.2011, 11:08 | Сообщение # 77
|
Bor9368 Пользователи Активность: 7
| Можно и при таком подключении обойтись без транса. Надо правильно рассчитать емкость гасящего конденсатора. Для этого надо знать параметры светиков. И сопротивление которое включено параллельно конденсатору не может быть 300 ом, как минимум оно должно быть 100ком.
|
|
| | Пн, 18.04.2011, 12:21 | Сообщение # 78
|
aleksey1646 Пользователи Активность: 4
| Напряжение светодиода 3-3.2В ток 20мА, если я воспользуюсь советом маестро (10 светодиодов) *20мА=200мА
Quote (MAESTRO) Я никогда не заморачивался с расчётами кондёра - ткнул, померял ток, сделал выводы. Экспериментально имею 1мкф = 0.06А. Во сколько изменим номинал - во столько изменится и ток. Резистор 100 Ом ограничивает бросок тока в момент включения. Ставлю его 100 - 500 Ом, четверть ватта.
возьму гасящий конденсатор на 0.2/0.06=3.3(~3.5)мкФ, то моя схема больше не сгорит при общем токе потребления светодиодами 200мА? А как расчитать сопротивление подключеное параллельно гасящему конденсатору?
поправил aleksey1646 - Пн, 18.04.2011, 12:23 |
|
| | Пн, 18.04.2011, 16:53 | Сообщение # 79
|
MAESTRO ^ Активность: 5564
| НИКОГДА не подключайте больше 3-х светодиодорв параллельно! Все они имеют неизбежный разброс параметров напряжения и тока. Допустим один хочет 3,24В, а другой 3,12В. Тогда вся моща (сколько там у нас тока после гасящего?) будет идти именно на более низковольтный. А остальные будут в пол (четверть) силы отдыхать. В итоге самому яркому скоро настанет крышка. При этом ток (на каждый из оставшихся в живых) немного поднимется - следующий горит. И так лавинообразно летят все.
|
|
| | Пн, 18.04.2011, 17:42 | Сообщение # 80
|
aleksey1646 Пользователи Активность: 4
| Ясно, спасибо за помощь, теперь почти: ) со всем разобрался, а гасящий конденсатор шунтирован резистором для разряда в выключеном состоянии? Обязательно ли присутствие этого резистора в схеме?
|
|
