Зарядки
|
|
| | Сб, 05.03.2011, 11:49 | Сообщение # 181
|
Vova Гости Активность:

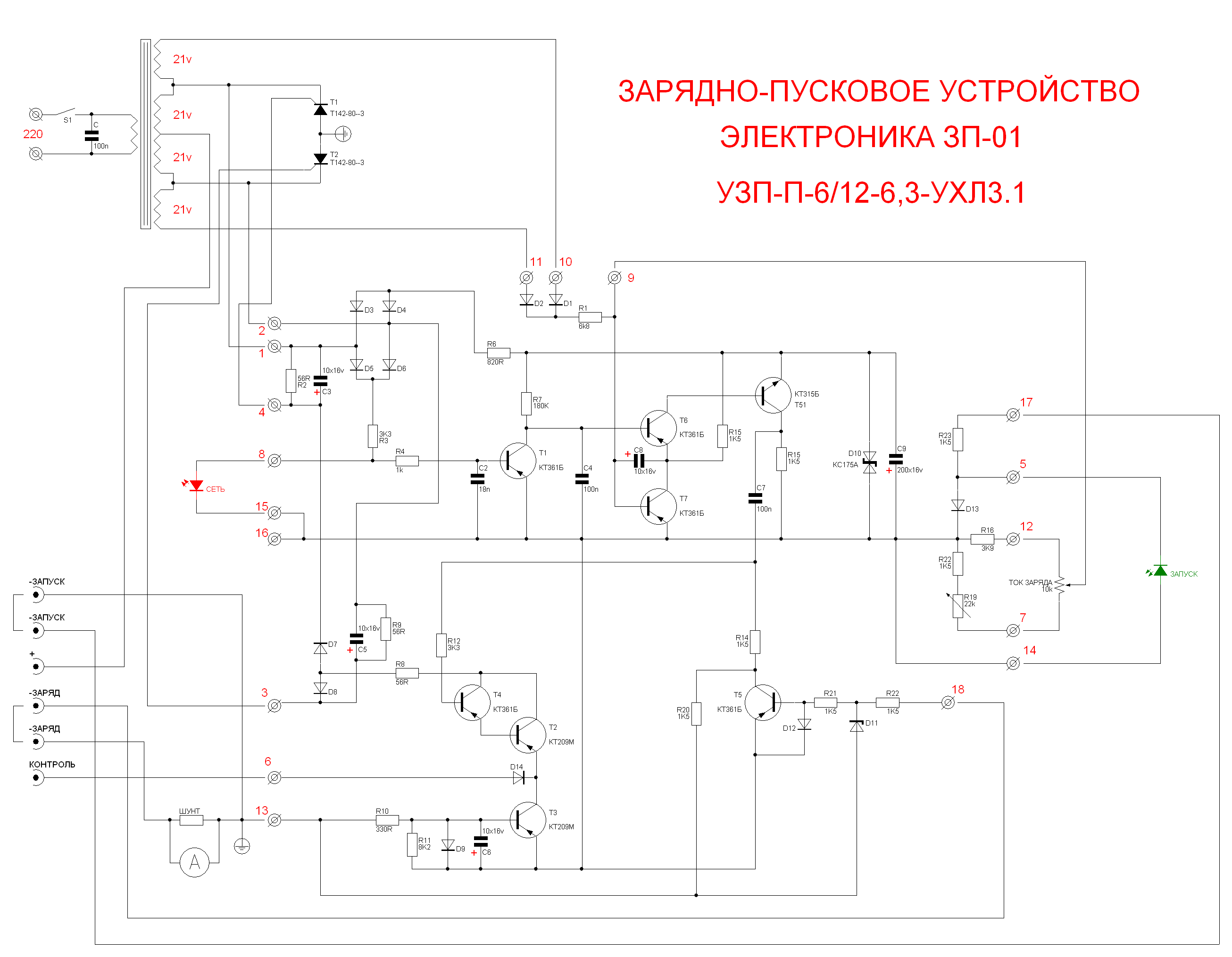

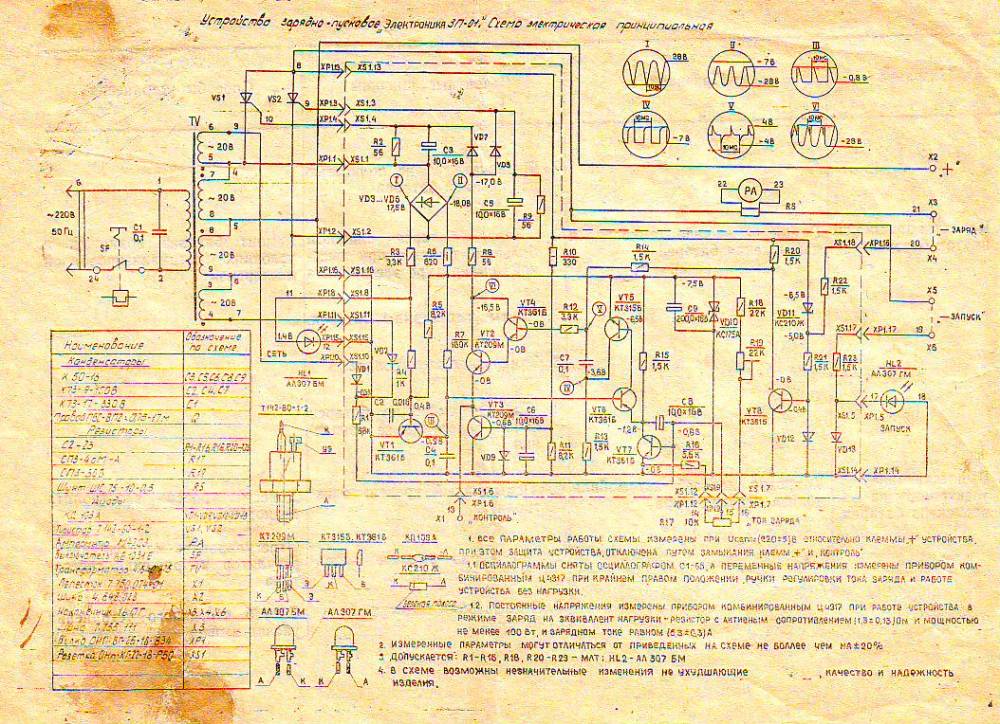

| Вот схемы пуско-зарядного:   А вот советую скачать хорошие книги со схемами зарядных устройств
|
|
| | Сб, 05.03.2011, 18:16 | Сообщение # 182
|
Гость Гости Активность:
| Quote (Vova) Кто что скажет зарядном на двух тиристорах?
http://elwo.ru/publ/mashiny/zarjadnoe_ustrojstvo_dlja_avtomobilnogo_akkumuljatora/4-1-0-246
Собрал эту схему нифига не работает.
|
|
| | Вс, 06.03.2011, 12:14 | Сообщение # 183
|
-igRoman- Друзья Активность: 1198
| Зарядка на двух тиристорах, - это как классика,
не работать она уж точно не может, где то лажа. Ток от 0 и до 1,5А держится стабильно. При напряжениях на аккумуляторах от 3,7 до 14 вольт
|
|
| | Вт, 08.03.2011, 22:04 | Сообщение # 184
|
Vova Гости Активность:
| Quote (-igRoman-) Ток от 0 и до 1,5А держится стабильно.
так 1,5А или 15А ? Чертеж платы есть?
|
|
| | Ср, 09.03.2011, 09:40 | Сообщение # 185
|
Ярослав Гости Активность:
| Quote (Vova) так 1,5А или 15А ? Чертеж платы есть?
Судя по фоткам и проводам - 1,5 А (полтора).
|
|
| | Ср, 09.03.2011, 13:15 | Сообщение # 186
|
-igRoman- Друзья Активность: 1198

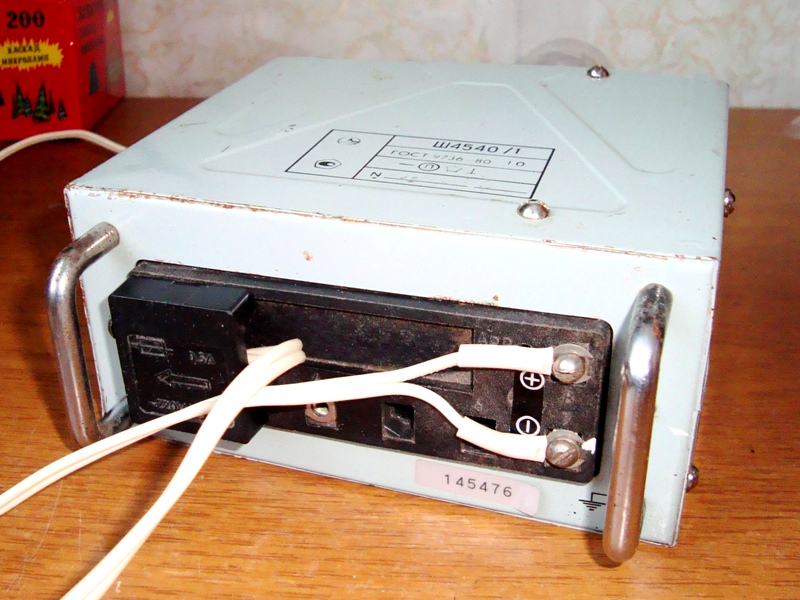

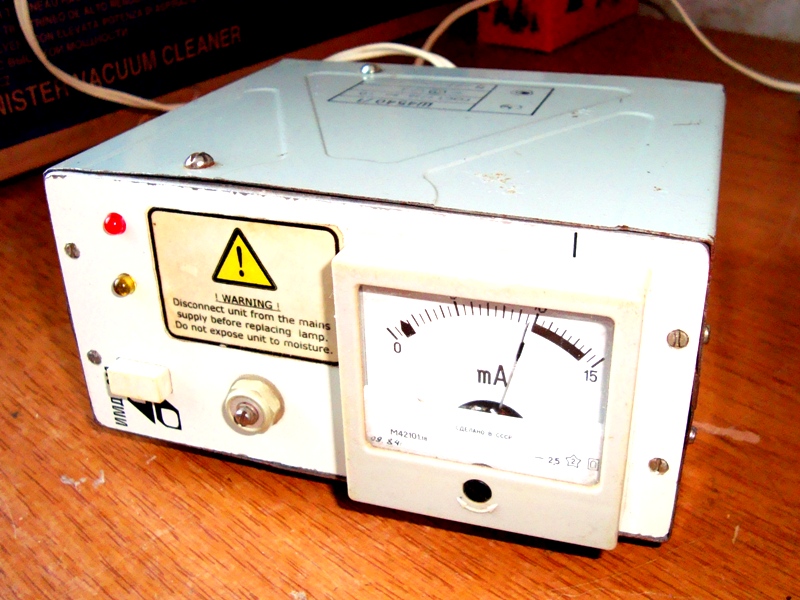

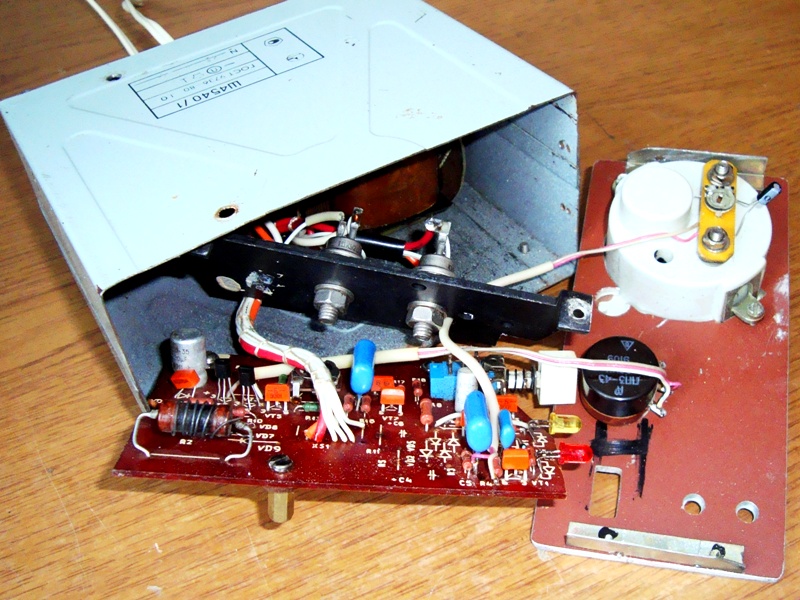

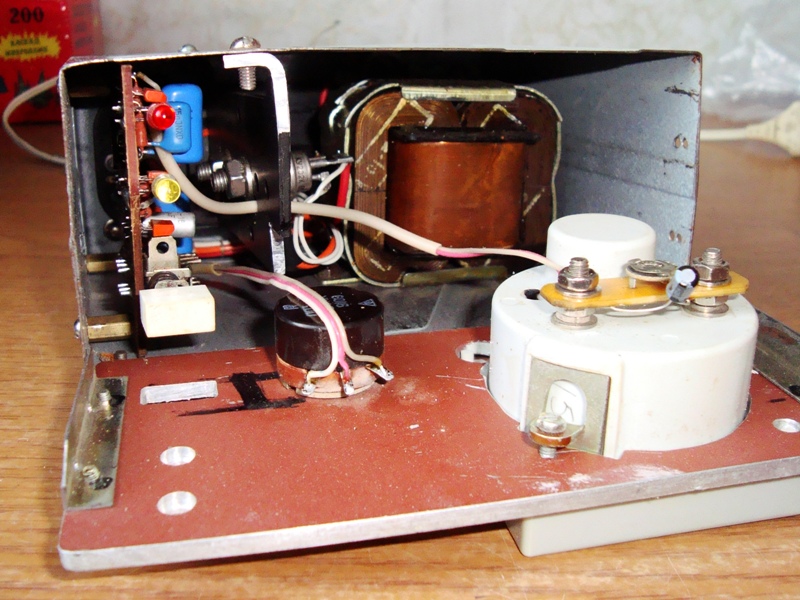

| Какая разница какой ток, я ограничил в районе 2А - какой нашел трансформатор. Перемотал шунт....
Это промышленная зарядка до 10А, все работало прекрасно пока не пробил тиристор и не сгорел в ухнарь трансформатор.
Мне только достались платы, корпус из логометра.
Заряжаю все, от аккумуляторов на мобильные телефоны и до аккум. на скутера, каногонки.....
|
|
| | Ср, 09.03.2011, 13:38 | Сообщение # 187
|
Vova Гости Активность:
| А можно чертеж платы, или фотки с двух сторон в хорошем качестве?
|
|
| | Ср, 09.03.2011, 14:10 | Сообщение # 188
|
-igRoman- Друзья Активность: 1198

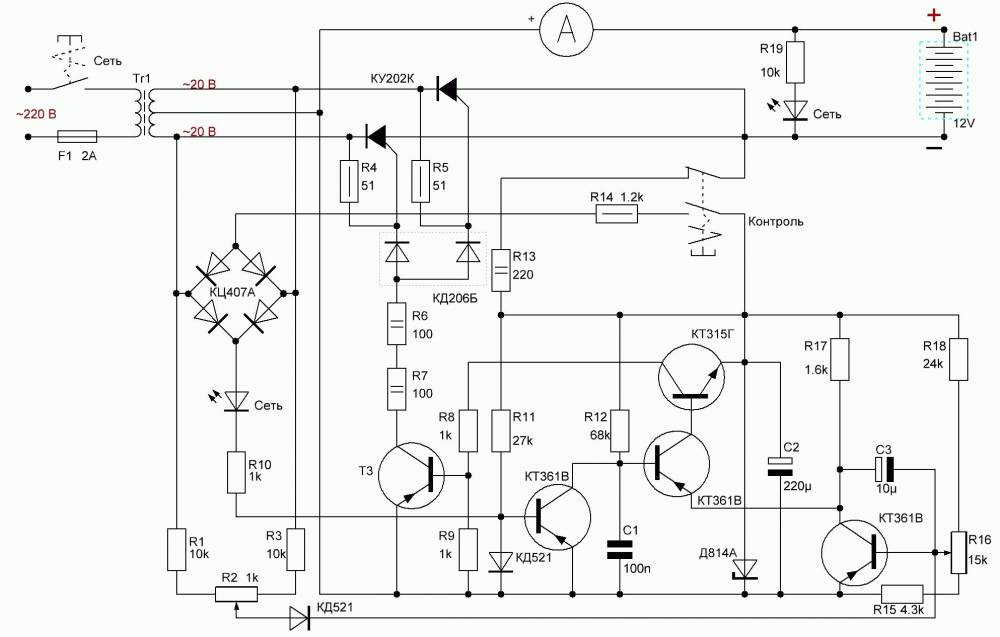

| Если чесно, то в падлу уже разбирать. Когда делал особо не замечал, как все впихнул. А когда фоткал, еле собрал  вот схема, ток от ноля и до 10А
|
|
| | Сб, 12.03.2011, 17:40 | Сообщение # 189
|
sigmawm Пользователи Активность: 58
| Всем привет!
Хотелось уточнить относительно "зарядное устройство для аккумулятора" от ZU77.
В описании написано "например 1к для советских АЛ107".
Нашел светодиод АЛ107 и попробовал ткнуть его на батарею 2,4 вольта. Так он даже не горит, а просто греется. Может он не рабочий? (полярность менял).
Если я его впаяю в схему (с сопротивлением в 1к), он будет работать или он все-таки не рабочий?
Заранее спасибо!
поправил sigmawm - Сб, 12.03.2011, 17:44 |
|
| | Вс, 13.03.2011, 13:50 | Сообщение # 190
|
Vova Гости Активность:
| Выкинь ты его, поставь любой светодиод и непарься
|
|
