| | Пт, 15.02.2013, 14:00 | Сообщение # 291
|
vic1 Пользователи Активность: 31

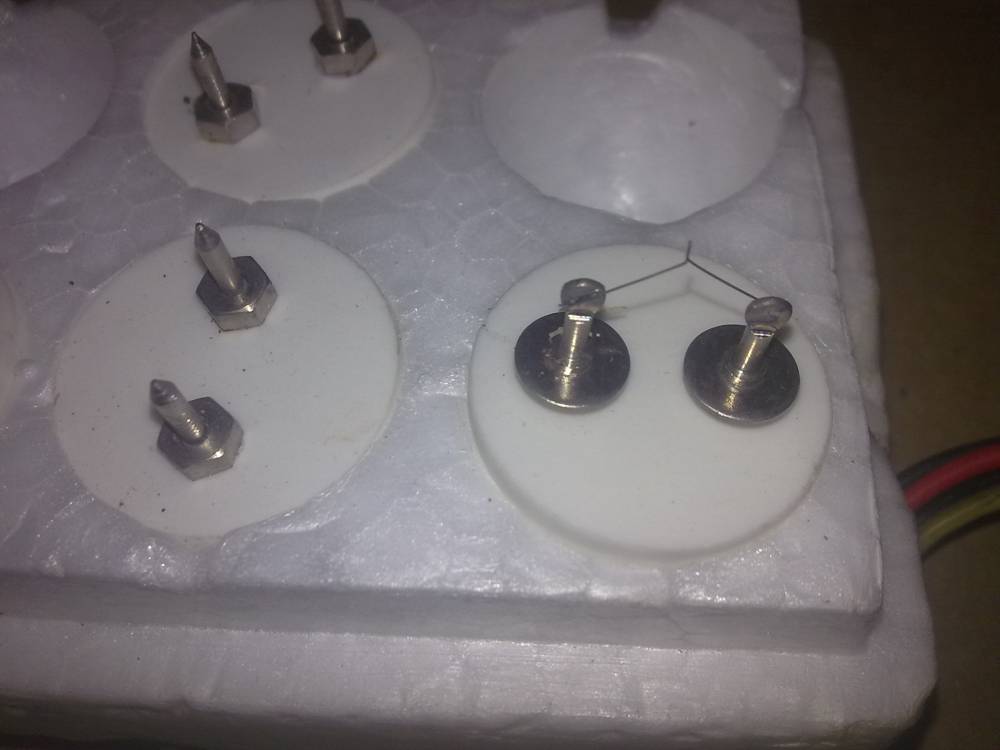

| Всем привет,хотелось узнать кто-нибудь знает что за штукенция
|
|
| | Пт, 15.02.2013, 18:10 | Сообщение # 292
|
sigmawm Пользователи Активность: 58

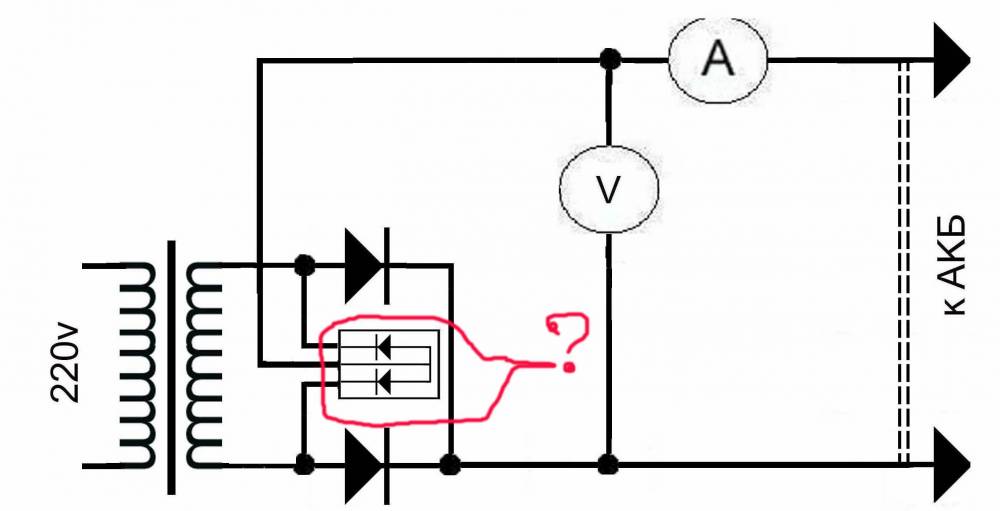

| Люди, помогите разобраться с деталькой, которая похожа на кренку.
Я рассматривал схему и мне пришла одна мысль: может эта деталь содержит в себе два диода, плюс еще два диода отдельно и таким образом получается диодный мост...
Существует ли такая деталь в природе и как она называется?
|
|
| | Пт, 15.02.2013, 18:11 | Сообщение # 293
|
MAESTRO ^ Активность: 5564
| Это два диода в одном корпусе. как они включены - нарисовано. Всё это вместе образует обычный диодный мост.
|
|
| | Пт, 15.02.2013, 18:21 | Сообщение # 294
|
sigmawm Пользователи Активность: 58
| Цитата (MAESTRO) Это два диода в одном корпусе. как они включены - нарисовано. Всё это вместе образует обычный диодный мост.
MAESTRO! Благодарю за ответ!
Я не спец в этих делах, но считал что диодный мост - это 4 диода.
Значит, вместо этой детали можно поставить два диода отдельных? и будет все работать также? А в чем тогда фишка, для чего была в схему установленна эта деталь? То ли в этом был какой то смысл, то ли собирали схему из того что было....
поправил sigmawm - Пт, 15.02.2013, 18:22 |
|
| | Пт, 15.02.2013, 21:53 | Сообщение # 295
|
MAESTRO ^ Активность: 5564
| Скорее всего из того что было - мощные диоды достать проблема...
|
|
| | Сб, 16.02.2013, 00:49 | Сообщение # 296
|
sigmawm Пользователи Активность: 58
| Цитата (MAESTRO) Скорее всего из того что было
хорошо, спасибо!
А Д242А или Д242Б - такие пойдут?
поправил sigmawm - Сб, 16.02.2013, 00:50 |
|
| | Сб, 16.02.2013, 01:40 | Сообщение # 297
|
MAESTRO ^ Активность: 5564
| Без проблем.
|
|
| | Сб, 16.02.2013, 14:28 | Сообщение # 298
|
igorka Пользователи Активность: 17
| Добрый день! Уважаемый маэстро, нужный трансформатор нашел, схема (http://elwo.ru/publ/zarjadnoe_ustrojstvo_dlja_shurupovjorta/1-1-0-303) заработала, но при окончании зарядки не гаснет светодиод. Видимо транзистор не закрывается до конца, т.к. ток порядка 120-150 мА. Подскажите,пожалуйста,в чем трабл?
|
|
| | Пн, 18.02.2013, 10:49 | Сообщение # 299
|
феска Друзья Активность: 3627
| подберите светодиод на большее напряжение или резистор 1 ом
|
|
| | Сб, 23.02.2013, 15:04 | Сообщение # 300
|
igorka Пользователи Активность: 17
| Спасибо, феска, за совет. Со светодиодом благодаря вам разобрался, а как быть с током зарядки в конце цикла? Как указано в : (http://radioskot.ru/publ/skhema_zarjadnogo_ustrojstva_dlja_akkumuljatora/1-1-0-79) Устройство следит за степенью заряда аккумулятора и само отключит (уменьшит почти до нуля) зарядный ток по достижении заданного напряжения на нём. У меня ток составляет порядка 120-150 мА. П.С.Прошу сильно не пинать, схему нужно довести до ума, а знаний маловато
|
|
