Самодельные зарядные устройства
|
|
| | Сб, 09.02.2013, 12:32 | Сообщение # 281
|
sigmawm Пользователи Активность: 58
| Цитата (vobr) На трансформаторе стоит переменное сопротивление!
я пробовал его крутить, так оно влияет только на движение (+/-) стрелки вольтметра.
В качестве нагрузки вешал лампочку галогеновую, последовательно мультиметр в режиме измерения тока до 10А, при регулировке переменного резистора, ток на амперметре и мультиметре был одиннаковым. Ток меняется, в полампера, если щелкать тумблером (справа на фото).
поправил sigmawm - Вс, 10.02.2013, 01:00 |
|
| | Сб, 09.02.2013, 12:36 | Сообщение # 282
|
vobr Пользователи Активность: 428
| На радиаторе с тремя выводами скорее всего транзистор типа КТ818 или КТ819. Это при условии, что схема древняя. Если не очень старая по годам, то может быть и тиристор. Добавлено (09.02.2013, 12:36)
---------------------------------------------
На детальке с тремя выводами должна быть написана его маркировка! Прочитай и напиши номинал этой детали.
|
|
| | Сб, 09.02.2013, 13:19 | Сообщение # 283
|
sigmawm Пользователи Активность: 58
| Цитата (vobr) Прочитай и напиши номинал этой детали.
открутил радиатор, рассматривал, к сожалению никаких надписей нет.
Может кому попадалась похожая схема на двух диодах и неизвестной детальке (типа кренки), дайте знать пожалуйста. Спасибо!

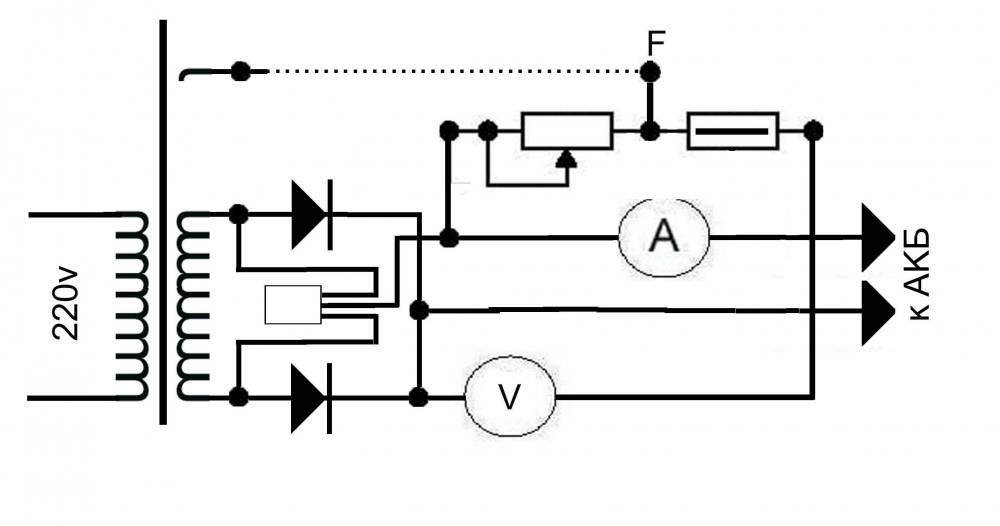

На всякий случай еще раз продублирую схему:
поправил sigmawm - Вс, 10.02.2013, 01:13 |
|
| | Вс, 10.02.2013, 16:47 | Сообщение # 284
|
igorka Пользователи Активность: 17
| Добрый день,уважаемые!Помогите советом.В собранном зарядном по ссылке http://elwo.ru/publ/zarjadnoe_ustrojstvo_dlja_shurupovjorta/1-1-0-303 на выходе всего лишь около 0.1А..Подскажите,как поднять ток.Может транс слабоват?Заранее спасибо.
|
|
| | Вс, 10.02.2013, 17:52 | Сообщение # 285
|
MAESTRO ^ Активность: 5564
| А какой там трансформатор стоит? Сколько вольт после выпрямителя?
|
|
| | Вс, 10.02.2013, 18:08 | Сообщение # 286
|
igorka Пользователи Активность: 17
| Обозначения на трансе отсутствуют.После диодного моста 18В.На выходе имеем 15.5В. И это все без нагрузки.
|
|
| | Вс, 10.02.2013, 18:19 | Сообщение # 287
|
MAESTRO ^ Активность: 5564
| Слабовато. 15,5В переменки на вторичке? И какой ток он даёт, в смысле каким проводом вторичка намотана? Какая его мощность (габаритная)?
|
|
| | Вс, 10.02.2013, 18:39 | Сообщение # 288
|
igorka Пользователи Активность: 17
| С нагрузкой (акк.12В, 1.5Ач)-17 и 12.6В соответственно при 6часовом заряде и выше не подымается. Добавлено (10.02.2013, 18:39)
---------------------------------------------
На вторичке 14.8 с нагрузкой 13.8. По поводу провода и мощности не скажу, т. к. познания мои не столь глубоки.
|
|
| | Вс, 10.02.2013, 20:17 | Сообщение # 289
|
MAESTRO ^ Активность: 5564
| Этого напряжения мало. Надо достать (хотя бы для проверки) трансформатор на 20-25В с током от 3А - тогда всё станет ясно.
|
|
| | Вс, 10.02.2013, 20:23 | Сообщение # 290
|
igorka Пользователи Активность: 17
| Спасибо, уважаемый маэстро! Будем искать.
|
|
