| | Пт, 28.12.2012, 17:54 | Сообщение # 241
|
Chak_Norris Пользователи Активность: 4
| тиристор у меня КУ 202Е.

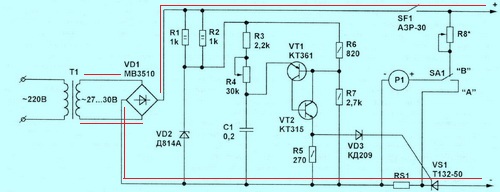

Схема нарисована плохо, может я просто неправильные номиналы взял резисторов? Подскажите, у кого схема работает пожалуйста. у меря получилось следующее: R1-10k, R2-300, R3-6k2, R4-3k, R5-51, R6=R7-100, R8-27
|
|
| | Сб, 29.12.2012, 15:23 | Сообщение # 242
|
Samoxod4ik Пользователи Активность: 9
| У меня все те же самые стоят.
---------------------------------------------

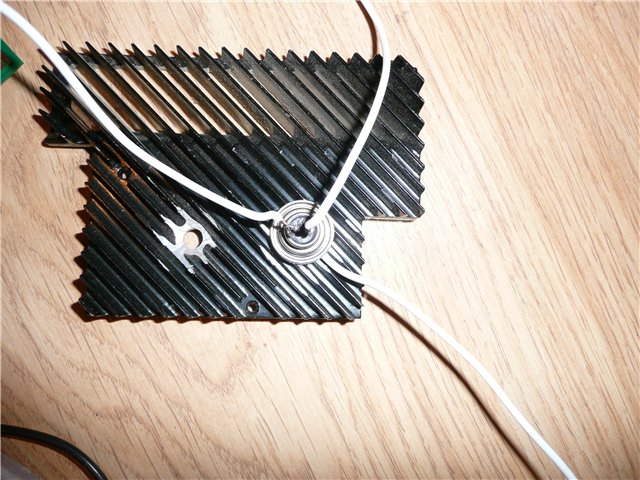

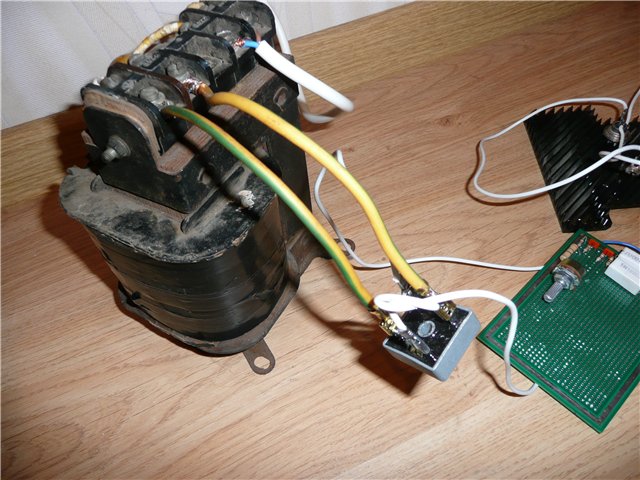

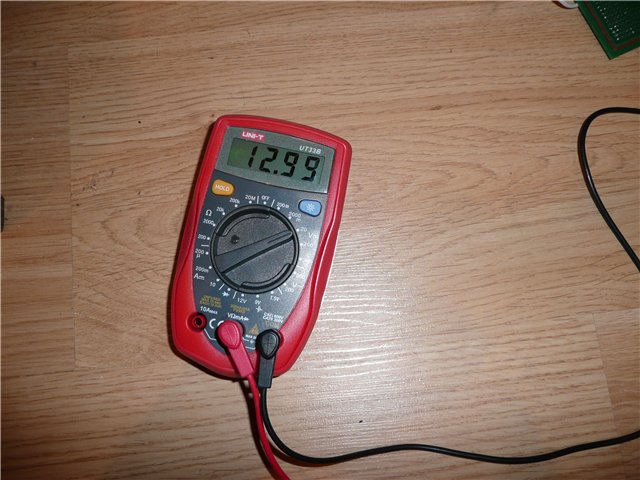

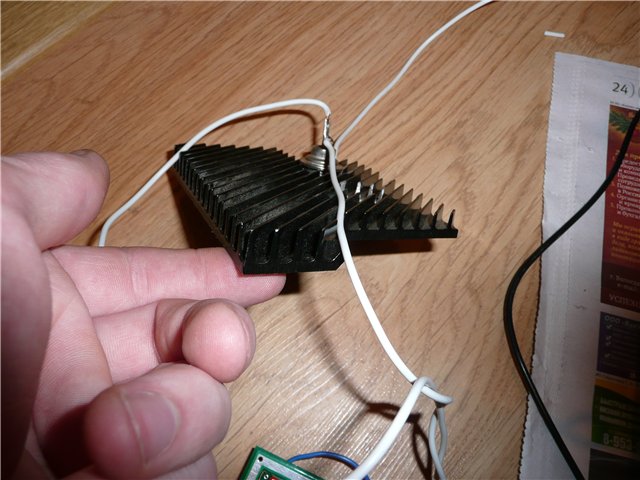

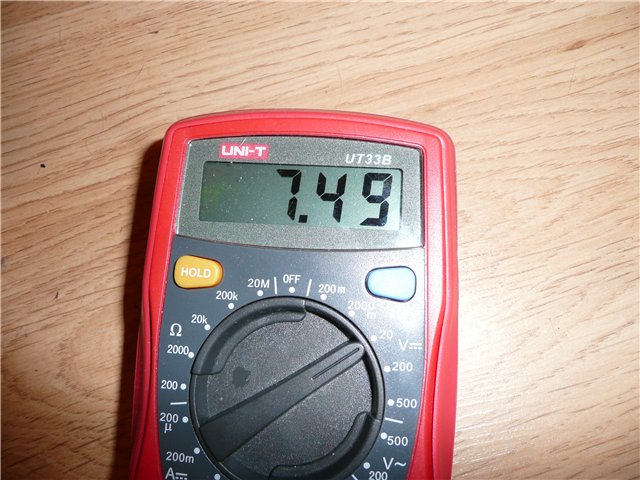

Вобщем собрал сегодня её ещё раз, работает все так же, на минимуме с подключенным акб показывает 12с копейками вольт! Но когда выкручиваеш переменник больше половины, начинает конкретно греться тиристор! Так и должно быть разве? А так в принципе вроде работает) На всякий случай кинул фотки, напряжение без нагрузки и с нагрузкой, ну и так..!
поправил Samoxod4ik - Сб, 29.12.2012, 15:27 |
|
| | Пн, 07.01.2013, 20:42 | Сообщение # 243
|
sergey160481 Пользователи Активность: 2
| Всем привет  Меня очень интересует вопрос: сталкивалса кто ни будь с такой проблемой ?
Мы делали зарядное устройство по схеме каторая указана ниже и обратили внимание на большой нагрев в експлуатации транса,диодов,тиристора и всьо время горел выходной предохранитель на 10 А хотя не давали больше 6А.Регулировалась схема нормально.Тогда мы решили что не правильно показывает Амперметр,отключили регулировочну схему и включили транс через латр.И при токе 8А транс и диоды были чуть тёплыми,предохранитель оставалса цел(Амперметр тотже) И заметили ето только происходит когда потключаем к аккомулятору а на активну(лампу,спираль) нагрузку работа нормальная.Вопрос откуда берется большой нагрев со схемой при меншей нагрузкой?Или амперметр при нагрузке на аккамулятор чево та не учитывает?
|
|
| | Пн, 07.01.2013, 20:45 | Сообщение # 244
|
Ксюня Друзья Активность: 453
| sergey160481, Схема импульсная и ток который показывает амперметр будет занижен.Он показывает среднее значение,а на самом деле там ток зарядки будет приблизительно 9А
|
|
| | Пн, 07.01.2013, 20:54 | Сообщение # 245
|
sergey160481 Пользователи Активность: 2
| Спасибо за ответ)))А почему на активную нагрузку всьо Ок.При токе даже 12А так не греется. Добавлено (07.01.2013, 20:54)
---------------------------------------------
А какую схему вы бы порекомендовали что б таких проблем не было??
|
|
| | Пн, 07.01.2013, 20:59 | Сообщение # 246
|
Ксюня Друзья Активность: 453
| sergey160481, Не знаю.Видимо связано с латром.Давайте на регуляторе не больше 5 А.Все должно работать.На форуме уже проскакивала такая проблема в похожей схеме,тоже решилась путем уменьшения зарядного тока.
|
|
| | Вт, 08.01.2013, 10:12 | Сообщение # 247
|
@Link Пользователи Активность: 17
| sergey160481, а можно пояснить твою схему, для чего там переменник R8 и ключ SA1 ?
|
|
| | Вт, 08.01.2013, 11:05 | Сообщение # 248
|
Ксюня Друзья Активность: 453
| @Link, Переменник для настройки показаний вольтметра а переключатель переключает показания на вольты и амперы. Добавлено (08.01.2013, 11:05)
---------------------------------------------
Цитата (sergey160481) А какую схему вы бы порекомендовали что б таких проблем не было
Честно сказать я не знаю почему в етой схеме такие проблемы.Возможно подмагничивается сердечник трансформатора.Можно попробовать применить ШИМ регулятор мощности для регулировки зарядного тока.Можете посмотреть ЗДЕСЬ
|
|
| | Чт, 10.01.2013, 20:48 | Сообщение # 249
|
Chak_Norris Пользователи Активность: 4

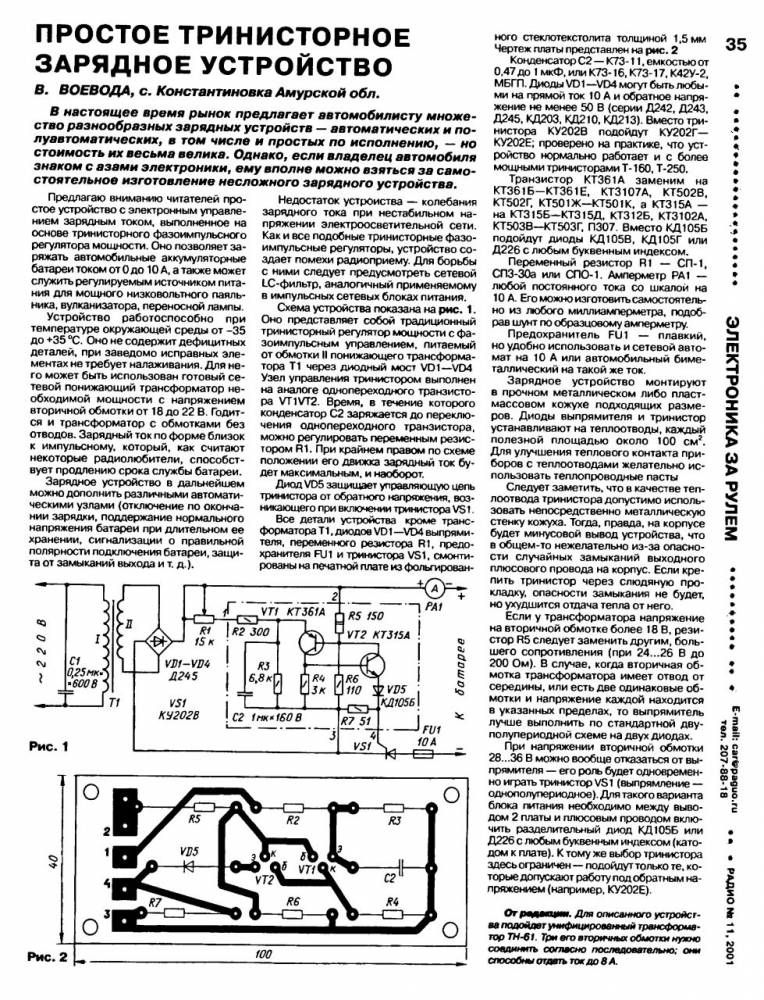

| Вот схема афигительная! Собрал - и всё сразу заботает!!! Рекомендую!
|
|
| | Чт, 10.01.2013, 21:00 | Сообщение # 250
|
Ксюня Друзья Активность: 453
| Chak_Norris, Ето одна и таже схема,только номиналы резисторов чуть изменены
|
|
