Самодельные зарядные устройства
|
|
| | Вс, 08.07.2012, 11:20 | Сообщение # 121
|
HEKTO11 Пользователи Активность: 11
| собрал зарядное устройство от http://elwo.ru/publ....1-0-246 по упрощённому варианту. стал заряжать аккум. 65Ah током 6А, через некоторое время вышел из строя предохранитель 10А. заменил на новый, через десять минут опять предохранитель издох. грешил на самодельное гнездо для предохранителя- тонкое и перегревалось. поставил "автомат" на 6А (на 10А не было), всё равно при 4А вырубается. работает без перебоя только на 3А. что делать чтоб предохранитель держал стабильно 6А?
|
|
| | Пт, 13.07.2012, 07:44 | Сообщение # 122
|
Wolfness Пользователи Активность: 71
| Можно ли в схеме http://elwo.ru/publ/skhema_zarjadnogo_ustrojstva/1-1-0-411 использовать трансформатор 18В 400 мА для зарядки одного пальчикового аккумулятора 1.2В 2400 мА. Как я понимаю, зарядный ток 250 мА, поэтому должно хватить. Диодный мост думаю использовать KBL406 на 4А. Из-за напряжения трансформатора 18В нужно ли переделывать схему? Увеличить мощность резисторов?
поправил Wolfness - Пт, 13.07.2012, 07:47 |
|
| | Пт, 13.07.2012, 09:51 | Сообщение # 123
|
феска Друзья Активность: 3627
| Wolfness, нечего менять не нужно радиатор побольше только под микрой
|
|
| | Пт, 13.07.2012, 09:57 | Сообщение # 124
|
Wolfness Пользователи Активность: 71
| Quote (феска) Wolfness, нечего менять не нужно радиатор побольше только под микрой
Большое вам спасибо! Буду делать!
|
|
| | Сб, 14.07.2012, 10:59 | Сообщение # 125
|
HEKTO11 Пользователи Активность: 11
| прокоментируйте, пожалуйста, мой пост
|
|
| | Сб, 14.07.2012, 11:10 | Сообщение # 126
|
MAESTRO ^ Активность: 5564
|
Дело в том, что это импульсное зарядное устройство - там не идёт постоянка. Поэтому предохранитель будет постоянно вылетать из-за импульсной формы выходного тока, которое в пике достигает десятки ампер.
|
|
| | Сб, 14.07.2012, 13:47 | Сообщение # 127
|
HEKTO11 Пользователи Активность: 11
| я понимаю что импульсная форма там, но что мне делать с предохранителем? ведь на схеме указан в 10А, а он и 6А не держит
|
|
| | Сб, 14.07.2012, 18:45 | Сообщение # 128
|
Ксюня Друзья Активность: 453
| Quote (HEKTO11) я понимаю что импульсная форма там, но что мне делать с предохранителем? ведь на схеме указан в 10А, а он и 6А не держит
Все дело в том что амперметр при импульсном зарядном токе показывает среднее значение зарядного тока.Когда амперметр показывает 6А то на самом деле ето и есть 10 А.Мой совет -ставте зарядный ток не более 5А ето и будет 8-9 ампер
|
|
| | Пн, 16.07.2012, 00:06 | Сообщение # 129
|
фагот Пользователи Активность: 30

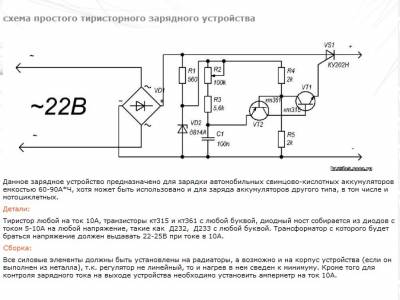

| Здравствуйте собрал зарядный АКБ по схеме .Проблема при активной нагрузке то есть лампа 12в ватт ампераж и вольтаж регулируются нормально от 0 до16 в и 0 4а.При подключении АКБ тиристор не открывается,зарядка не работает.АКБ исправный 12в.Хотел подзарядить.Попробовал другим зарядным -заряд идет.Проблема не в АКБ.проблема в генераторе все элемент проверил,все цело.Посоветуйте что делать.Есть тиристориТО 125-12 туда его можно сунуть?
|
|
| | Пн, 16.07.2012, 08:27 | Сообщение # 130
|
феска Друзья Активность: 3627
| туда можно, транзисторы 315 и 361 слабы попробуйте лучше 814-815
подсоедините лампочку, и проверьте меняется ли её яркость при повороте резистора, проверьте резистор, правильность включения тиристора
|
|
