Помогите с усилителем на TDA1519
|
|
| | Пт, 29.06.2012, 20:12 | Сообщение # 1
|
Jarik Пользователи Активность: 8

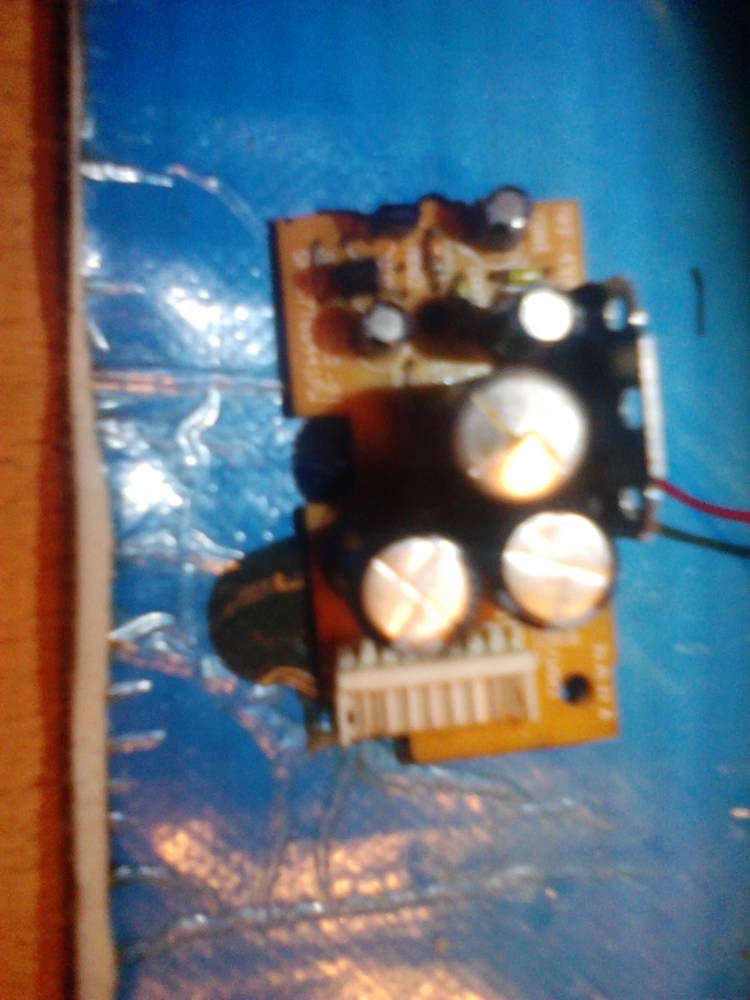

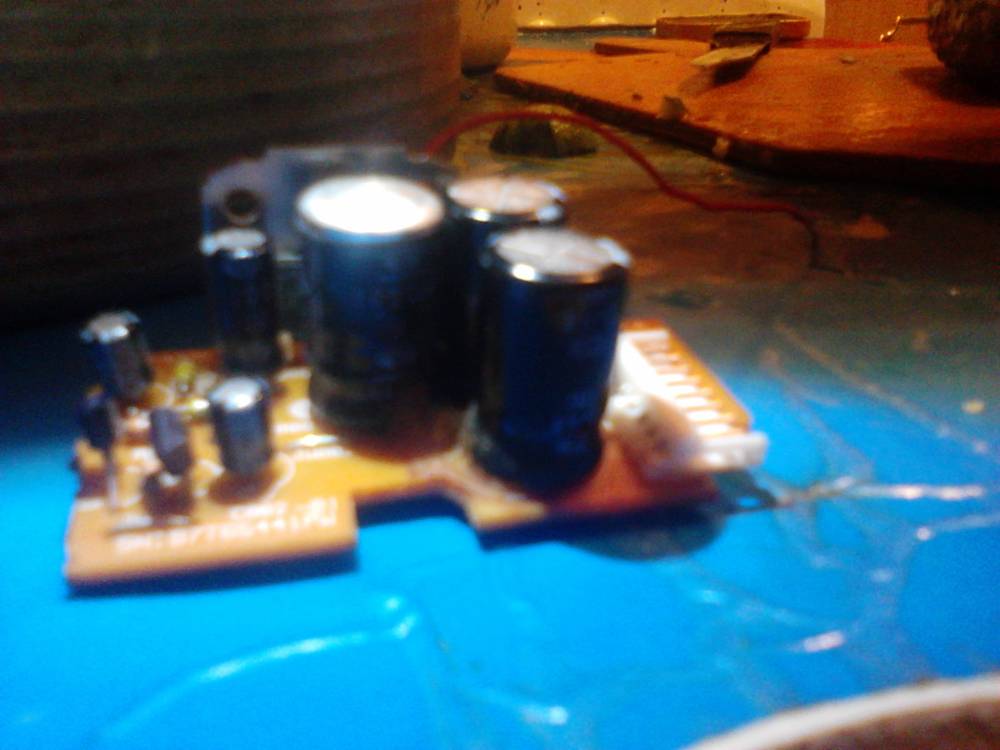

| У меня долго валялась старая магнитола и тут на днях разобрал её увидел что там два усилка один был отдельно от самой платы вот я его и сделал просто посмотрел по схемам куда питание куда от источника звука(телефон через шнур от наушников) и куда на колонки, всё спаял заиграло и очень хорошо бес помех всё было норм, на следуюший день снова включил заработало , и потом припаял тумблер и светодиод(штоб покрасивей) и к радиатору поставил вентилятор ,включил не робит( всё лишнее обратно отцепил, подключил-не робит,но в колонках очень очень тихо и хрипло играет слышно только когда ухо к колонке прислонишь, что такое подскажите!,заранее спасибо
|
|
| | Пт, 29.06.2012, 20:32 | Сообщение # 2
|
феска Друзья Активность: 3627
| Jarik, не чего вздутого нет??
|
|
| | Пт, 29.06.2012, 20:40 | Сообщение # 3
|
Jarik Пользователи Активность: 8
| только один конденсатор 1000mF 10v но с ним работало, я его заменил новый на1000mF 25v, не работает, а остальное всё нормальное
|
|
| | Пт, 29.06.2012, 22:28 | Сообщение # 4
|
феска Друзья Активность: 3627
| Jarik, всеменяй))
|
|
| | Сб, 30.06.2012, 05:13 | Сообщение # 5
|
serh7000 Пользователи Активность: 198

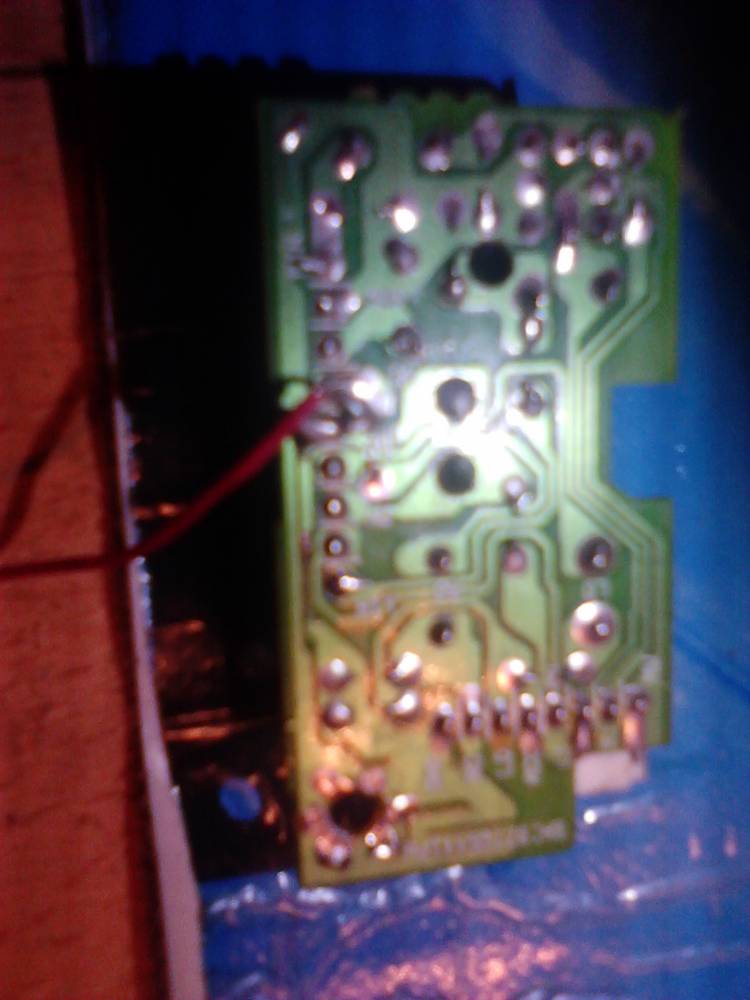

| Jarik проверь 8 ногу TDA1519 на ней должно быть напряжение такое же как и питание, если нет, то ищи по чему без него усилитель будет в дежурном режиме, а также между 7 и минусом это питание усилителя, и проверь всю плату возможно где то плохая пайка.
|
|
| | Сб, 30.06.2012, 14:01 | Сообщение # 6
|
Evgeniy811 Друзья Активность: 1199
| Jarik, меняй микросхему, похоже спалил.
а питаешь от чего?
|
|
| | Вс, 01.07.2012, 09:28 | Сообщение # 7
|
Jarik Пользователи Активность: 8
| от акумулятора 12вольт 60 ампер/час
Добавлено (30.06.2012, 14:48)
---------------------------------------------
а почему и для чего в этой плате стоят два транзистора "с323 TSN", ни в одной схеме подключения этой TDA1519 транзисторов нет, они стоят на входе сигнала от телефона к 1 и 9 ноге??Добавлено (01.07.2012, 09:28)
---------------------------------------------
Evgeniy811, я купил новую микросхему но паять баюсь вдруг перегрею, да у меня ещё и паяльник совецкий с большим жалом, не удобный
поправил Jarik - Сб, 30.06.2012, 15:07 |
|
| | Вс, 01.07.2012, 19:11 | Сообщение # 8
|
Evgeniy811 Друзья Активность: 1199
| насчет транзисторов видимо это дополнительный усилитель. а паяльник, конечно, лучше купить другой- на 25 Ватт самый оптимальный вариант.
Хотя, если по-хорошему, желательно иметь в арсенале несколько паяльников на разную мощность
|
|
| | Пн, 02.07.2012, 08:47 | Сообщение # 9
|
Jarik Пользователи Активность: 8
| Evgeniy811, купил новую микросхему, впаял всё заиграло)) но тут новый вопрос он почему-то очень сольно и быстро греется, с той микросхемой грелось не так быстро?
|
|
| | Пн, 02.07.2012, 11:52 | Сообщение # 10
|
Evgeniy811 Друзья Активность: 1199
| не должно такого быть... просмотри все внимательно- может замкнул где?
|
|
