Помогите с усилителем на TDA1519
|
|
| | Вт, 09.10.2012, 20:34 | Сообщение # 11
|
sirioja Пользователи Активность: 6
| Jarik kak saediniti takuiu shemu pomoghi.
|
|
| | Вт, 09.10.2012, 21:49 | Сообщение # 12
|
Evgeniy811 Друзья Активность: 1199
| sirioja, ты насчет TDA1519?

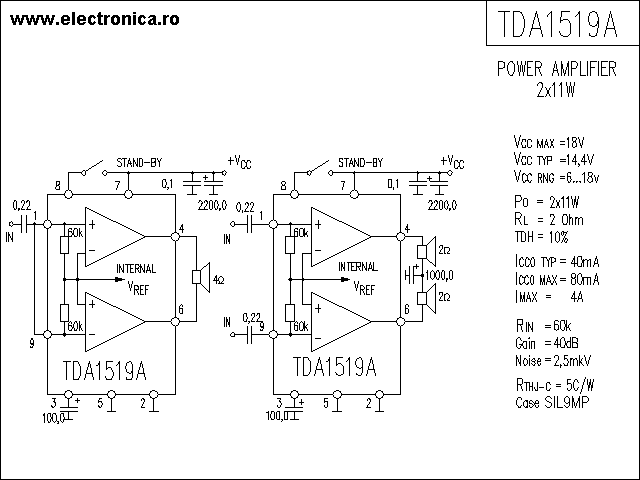

вот тебе картинка:
можно включить двумя способами- или мостом или в двухканальном варианте.
можно применить TDA1517, но немного потеряешь в мощности.
поправил Evgeniy811 - Вт, 09.10.2012, 21:50 |
|
| | Ср, 10.10.2012, 19:16 | Сообщение # 13
|
sirioja Пользователи Активность: 6
| Evgeniy811 dai tvoi skype
поправил sirioja - Ср, 10.10.2012, 20:34 |
|
| | Чт, 11.10.2012, 07:44 | Сообщение # 14
|
Evgeniy811 Друзья Активность: 1199
| sirioja, извини, но не получится....
камера у меня сейчас неисправна.
Но с этой микросхемой ничего сложно нет: просто распаиваешь ноги согласно схеме: входы, выходы, питание- и всех делов.
где- то у меня фото было всего этого дела. как найду- сразу выложу в тему.
|
|
| | Чт, 11.10.2012, 08:19 | Сообщение # 15
|
Evgeniy811 Друзья Активность: 1199

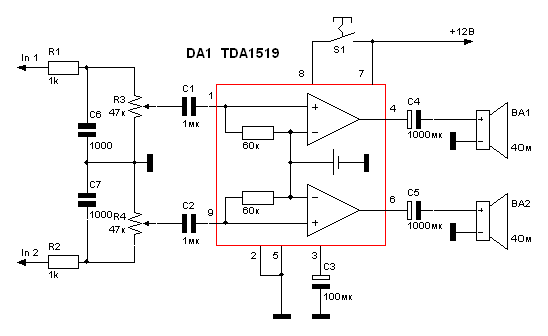

| Вот тебе схема немного попроще:
поправил Evgeniy811 - Чт, 11.10.2012, 08:19 |
|
| | Чт, 11.10.2012, 19:18 | Сообщение # 16
|
sirioja Пользователи Активность: 6
| TDA1519 ea poka astavil ea vzealsea za TDA8560q i polu4losi neo4eni odin canal eli slishno a drugoi 4uti pa grom4e no shipit silno 4ot ne polu4aetsa u menea
TDA1519 podkliu4l no zvuk nibolshoi i shipit, pitaiu ot akumuleatara 12v 36ah
поправил sirioja - Чт, 11.10.2012, 20:28 |
|
| | Пт, 12.10.2012, 07:02 | Сообщение # 17
|
Evgeniy811 Друзья Активность: 1199
| А звук откуда берешь?
|
|
| | Пт, 12.10.2012, 14:12 | Сообщение # 18
|
sirioja Пользователи Активность: 6
| ot telefona, usiliteli za 10 sek uje garia4i
поправил sirioja - Пт, 12.10.2012, 14:13 |
|
| | Сб, 13.10.2012, 07:34 | Сообщение # 19
|
Evgeniy811 Друзья Активность: 1199
| подключение, надеюсь, правильное?
конденсаторы на входах, микросхема на радиаторе...
|
|
| | Сб, 13.10.2012, 08:13 | Сообщение # 20
|
Serega-t34 Друзья Активность: 379
| sirioja, сфотографируйте то что вы сделали, и желательно на фотоаппарат что бы было видно, сфотайте как вы подключили, а то так я лично ни чего не пойму.
|
|
