Делаем УНЧ на лампах
|
|
| | Вт, 22.01.2013, 15:06 | Сообщение # 261
|
TIS Друзья Активность: 562
| ТВЗш пойдут в качестве выходных трансов,для питания подойдут силовые трансформаторы от советских ламповых телевизоров (тс-170,тс-180,тс-270 и т.п.).По другим вашим трансам к сожалению ни чего не могу сказать,не пользовался...
поправил TIS - Вт, 22.01.2013, 15:53 |
|
| | Вт, 22.01.2013, 16:01 | Сообщение # 262
|
Avgur62 Пользователи Активность: 4
| "Железок" (трансов) различных много, но они к сожалению, для низкого (транзисторного) питания. Перемотка, по крайней мере в ближайшее время, не"светит"... По множеству причин.
Есть и упомянутые вами, но по питанию, хотелось, что-то более ... облагороженное, что-ли! А ТС-250 слишком велик... ИМХО! Мне большая мощность не нужна. "Чутьё" колонок 89 Дб, думаю хватит и ватта 2,5 - 3.

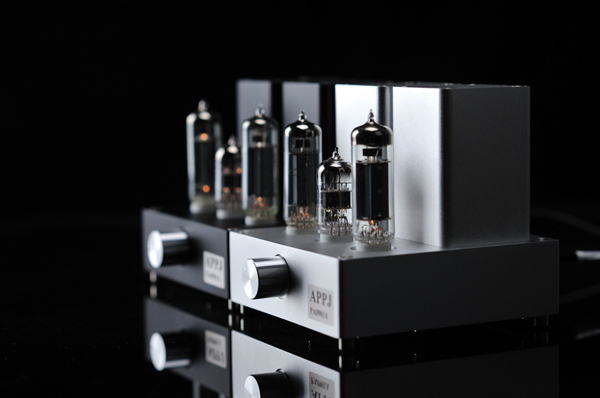

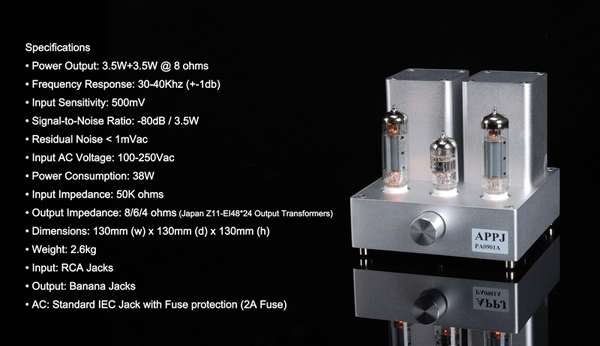

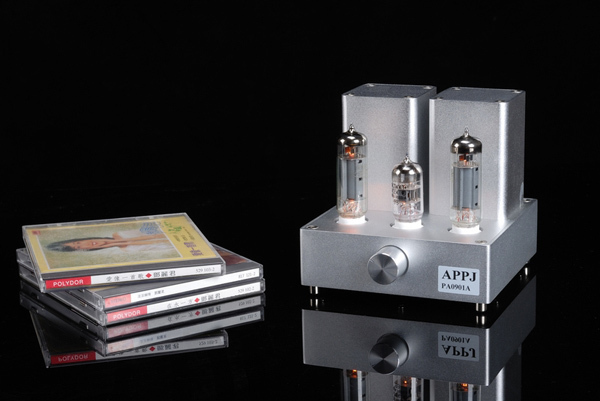

Я Вообще хотел с начала купить китайский за 200уе. Small Mini Tube AMP Audio Amplifier APPJ EL84+12AX7B
Но... взыграло ретивОе! "А Мы что, лаптем щи хлебаем?" Вот и решил собрать сам! Сначала решил скопировать...  Полностью! С БП и платами. Но потом увидел в "запаснике", красавиц Г-807!!! И решил на них, или на 6П3С ... Ну это я уже повторяюсь...
Схема, однотактная, по известной схеме, "SE на 6Н8С и 6П3С ".
РС Модераторам! Извиняюсь... Спасибо... Понял!
поправил Avgur62 - Вт, 22.01.2013, 16:38 |
|
| | Вт, 22.01.2013, 17:39 | Сообщение # 263
|
TIS Друзья Активность: 562
| ТС-250 конечно крупный экземпляр,но к примеру ТС-170 сравнительно не большой и конструктивно его можно оформить так,что никто не догадается что за зверь стоит внутри.Ну или можно поискать трансформатор от старой ламповой радиолы,он в разы меньше.В противном случае придется собирать умножитель напряжения для анодного питания,плюс подбирать обмотку с напругой для накала.
|
|
| | Вт, 22.01.2013, 19:14 | Сообщение # 264
|
vadim-life Пользователи Активность: 63
| Цитата (vadim-life) Если нужен чертеж платы, могу выложить, правда, он плохо сохранился...
Да хотел бы вытравить плату БП.
|
|
| | Вт, 22.01.2013, 20:07 | Сообщение # 265
|
Gamzan Друзья Активность: 1327

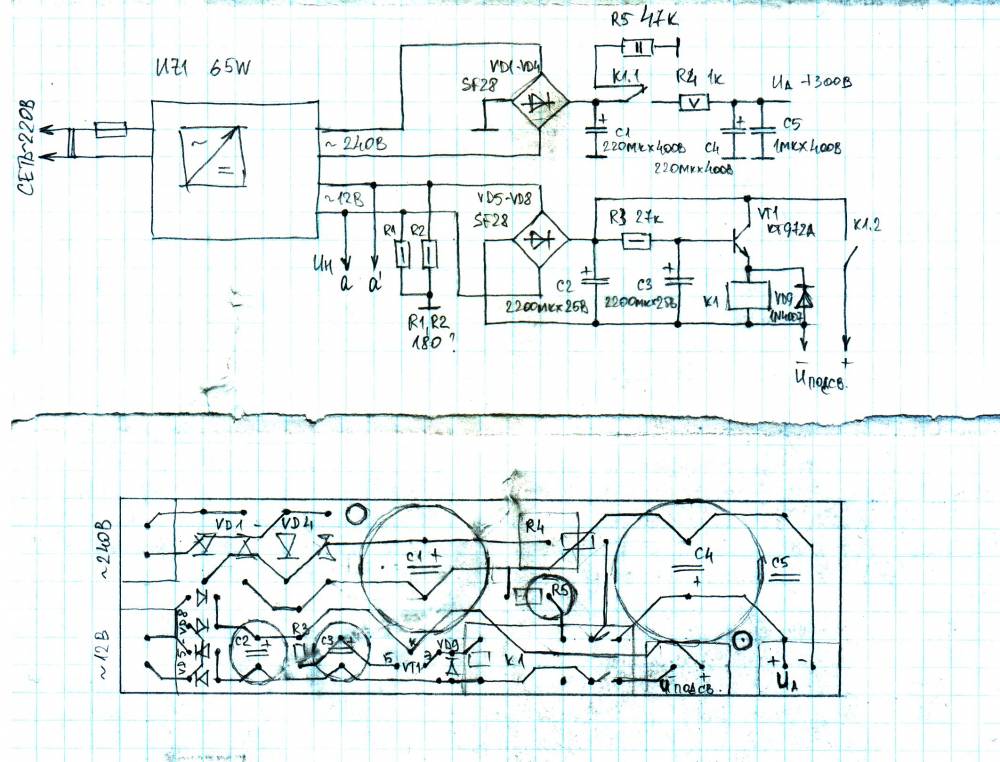

| vadim-life, это рабочий вариант. Схему прикладываю еще раз специально, т. к. возможны отличия в поз. обозначениях
 Добавлено (22.01.2013, 20:07)
---------------------------------------------
R1, R2 на плате не разведены, были добавлены позже и припаяны со стороны печати.
|
|
| | Вт, 22.01.2013, 20:21 | Сообщение # 266
|
Avgur62 Пользователи Активность: 4
| TIS, Выше я говорил, что у меня есть ТА178-220-50, по мощности такой-же как и ТС-170, и упомянутый Вами умножитель придётся применить!  Да и накальные обмотки там есть! Всё-таки его предпочитаю...
Спасибо за добрые советы!
поправил Avgur62 - Вт, 22.01.2013, 20:24 |
|
| | Вт, 22.01.2013, 20:44 | Сообщение # 267
|
TIS Друзья Активность: 562
| В таком случае дерзайте-умножитель в помощь  .Но лично я люблю когда все нужные напруги уже есть на обмотках,чтоб без заморочек все было
|
|
| | Вт, 22.01.2013, 20:56 | Сообщение # 268
|
vadim-life Пользователи Активность: 63
| Gamzan,
Спасибо. Разберусь.
|
|
| | Ср, 23.01.2013, 17:31 | Сообщение # 269
|
TIS Друзья Активность: 562
| Завалялся у меня один лишний твз 1-9.Можно ли его использовать вместо дросселя по анодному напряжению задействовав первичную обмотку?
|
|
| | Ср, 23.01.2013, 17:54 | Сообщение # 270
|
MAESTRO ^ Активность: 5564
| Можно - иногда так и делаю. Только он больше 100мА не потянет (будет греться).
|
|
