Усилители НЧ на радиолампах
|
|
| | Пн, 14.12.2015, 06:31 | Сообщение # 31
|
starikz Друзья Активность: 209
| Цитата Gamzan (  ) Катодный резистор 1кОм, падение на нем 1,2В |
|
| | Пн, 14.12.2015, 17:53 | Сообщение # 32
|
Gamzan Друзья Активность: 1327
| Цитата starikz ( ) Правда там лампа запаралелина
Так что ж сразу не сказал? Через каждый триод по 1,2мА тока, в сумме 2,4. И анодный резистор тогда надо под этот ток подбирать.
|
|
| | Вт, 15.12.2015, 14:48 | Сообщение # 33
|
starikz Друзья Активность: 209
| Gamzan, Что то у меня теория расходится с практикой!!!
1-На 6н23 оставил подключённым один триод-изменений ни каких...Напряжение на катоде 6 вольт.Резистор стоит 1 ком и падение должно 1.2В.А в аноде вообще 130вольт вместо 90 по схеме...
2-На 6п14 сделал как ты писал выставил ток.У меня получилось 37-38ма.Резистор поставил 220 Ом.Напряжение 9В.По закону ома всё так и получается...Но тогда почему на схеме стоият совсем другие параметры?Там напряжение катода 15В...и резюк соответственно 390 ом...Или это лампы у меня такие?
|
|
| | Вт, 15.12.2015, 23:40 | Сообщение # 34
|
Gamzan Друзья Активность: 1327
| Цитата starikz ( ) Что то у меня теория расходится с практикой!!!
Значит, ты на верном пути!
Настройка усилителя начинается с выходного каскада. Выставил анодный ток - хорошо, отлично. 9В на катоде - нормальный режим для 6П14П. Дальше к первому каскаду. Какой у тебя номинал резистора в аноде 6Н23П?
|
|
| | Ср, 16.12.2015, 08:32 | Сообщение # 35
|
starikz Друзья Активность: 209
| Цитата Gamzan ( ) номинал резистора в аноде 6Н23П?
поставил по схеме 39Ком...
|
|
| | Ср, 16.12.2015, 08:34 | Сообщение # 36
|
starikz Друзья Активность: 209
| вот схема
|
|
| | Ср, 16.12.2015, 20:16 | Сообщение # 37
|
Gamzan Друзья Активность: 1327
| Цитата starikz ( ) поставил по схеме 39Ком...
Вот тут неувязочка получается. Если в катоде 1к и падает на нем 6В, то ток через лампу 6мА. Так же? Теперь эти 6мА умножим на 39к анодных, получим 234В, которые должны упасть на этом резисторе. Отнимем это число от величины анодного напряжения и получим напряжение на аноде лампы. Если анодное 270В, то на аноде триода должно быть 36В. А у тебя 130. Никак не сходится, даже если анодное было бы и 300В. Так что поверяй соответствие номиналов и монтаж.
|
|
| | Ср, 16.12.2015, 22:00 | Сообщение # 38
|
starikz Друзья Активность: 209
| Цитата Gamzan ( ) падает на нем 6В |
|
| | Ср, 16.12.2015, 23:34 | Сообщение # 39
|
Gamzan Друзья Активность: 1327

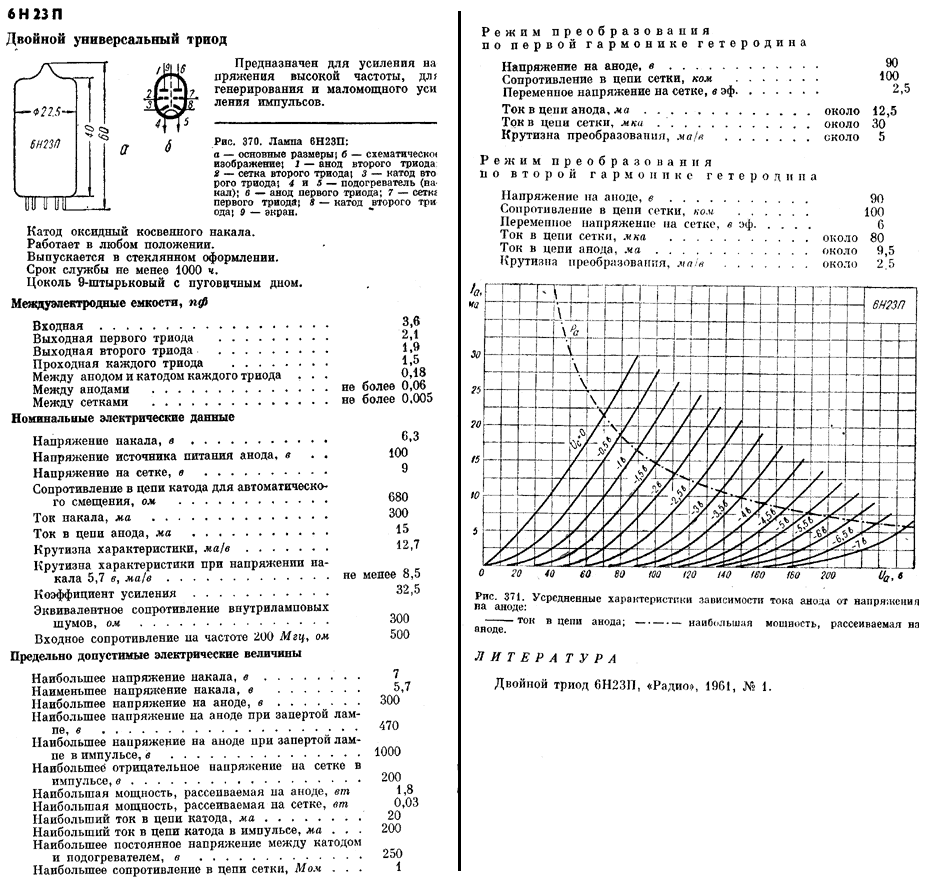

| starikz, сначала определись, будешь параллелить триоды, или нет. Если да, то цепляй сразу вторую половину, если нет - не цепляй. Сначала подбирается катодный резистор до достижения желаемого тока через лампу. Удобно временно включить туда подстроечник. Для одного триода выставляем 1,2-1,5мА, для двух - 2,5-3мА (хотя тут масса вариантов). Потом увеличиваем сопротивление анодного резистора до тех пор, пока напряжение на аноде не опустится до 90В примерно (ты же видел в даташите на лампу 6Н23П, что максимально допустимое напряжение на ее аноде 100В). Эти две регулировки взаимозависимы, поэтому всю процедуру придется повторить, возможно, несколько раз.
|
|
| | Чт, 17.12.2015, 21:32 | Сообщение # 40
|
starikz Друзья Активность: 209
| Цитата Gamzan ( ) будешь параллелить триоды, или нет
Добавлено (17.12.2015, 21:22)
---------------------------------------------
Цитата starikz ( ) хотя тут масса вариантов
Добавлено (17.12.2015, 21:25)
---------------------------------------------
Цитата starikz ( ) максимально допустимое напряжение на ее аноде 100В
Добавлено (17.12.2015, 21:32)
---------------------------------------------
Цитата Gamzan ( ) выставляем 1,2-1,5мА
поправил starikz - Чт, 17.12.2015, 21:33 |
|
