| | Чт, 21.04.2016, 21:25 | Сообщение # 211
|
Gamzan Друзья Активность: 1327
| Цитата starikz (  ) У меня кондёры прям на шасси прикручены-как быть?
starikz, конденсаторы установи на изолирующие прокладки, а их корпус соедини с землей. Земля соединяется с шасси в одной точке один раз. Если не ставить прокладки, будет еще одно соединение земли с шасси и получится земляная петля, которая будет ловить наводки.
Цитата MAESTRO ( ) прямо по буржунету сделано - там часто в таком стиле собирают.
MAESTRO, если честно, такой дизайн мне не очень, я открытый люблю. Зато компоновка и монтаж на высшем уровне.
|
|
| | Пт, 22.04.2016, 10:52 | Сообщение # 212
|
starikz Друзья Активность: 209
| Цитата Gamzan ( ) которая будет ловить наводки |
|
| | Сб, 23.04.2016, 08:37 | Сообщение # 213
|
rv3dun Друзья Активность: 403
| Цитата starikz ( ) Ага -вот в чём дело-понял...
Бог в помощь, а я делал на деревяшках, ноу проблем.Добавлено (23.04.2016, 08:37)
---------------------------------------------
Цитата Gamzan ( ) ну нафига входные гнезда ставить на переднюю панель?
тут я тоже ступил
|
|
| | Чт, 28.04.2016, 10:09 | Сообщение # 214
|
grant Пользователи Активность: 304
| Gamzan, у меня очередной вопрос. На форуме сайта "Паяльник" некто Олег Кузмичёв настоятельно рекомендует отказаться от электронного дросселя анодного напряжения обосновывая это тем, что полевик понапрасну тратит 50 вольт на нагрев воздуха. По схеме твоего блока питания их нужно ставить два, но у меня силовой трансформатор рассчитан на пределе, каждый ватт может оказаться лишним. С одной стороны хотелось бы сделать постепенное возрастание анодного напряжения во время включения усилителя, но если полевики и в самом деле будут так садить напругу, придётся от них отказаться. Тем более, что у меня есть комплект не плохих электромагнитных дросселей. И ещё, на фото твоего блока питания транзисторы стоят без радиаторов. Если они всё же нужны то какой площади?
|
|
| | Чт, 28.04.2016, 17:52 | Сообщение # 215
|
Gamzan Друзья Активность: 1327
| grant, по порядку.
Цитата grant ( ) полевик понапрасну тратит 50 вольт на нагрев воздуха
Для нормальной работы такого фильтра между стоком и истоком полевика должна быть разность потенциалов порядка 15-30В. Возьмем среднее - 20. То есть, ты должен быть готов к тому, что на выходе дросселя у тебя будет на 20В меньше, чем на входе. При этом, если, к примеру, усилитель потребляет по аноду 100мА, то на полевике высадится 20х0,1=2Вт тепла. Нужен радиатор, конечно, т.к. без него транзистор в корпусе ТО220 может рассеять только 1Вт. Плюс учтем, что это ламповая конструкция, в которой довольно жесткие температурные условия работы. Я для себя определил, что перепада на дросселе в 15В хватает для его нормальной работы, и тепла меньше выделяется. Но радиатор все равно нужен.
Цитата grant ( ) По схеме твоего блока питания их нужно ставить два
Они работают параллельно, каждый транзистор на свой канал. Так что выходное напряжение у обоих фильтров на 15В ниже входного.
Цитата grant ( ) на фото твоего блока питания транзисторы стоят без радиаторов

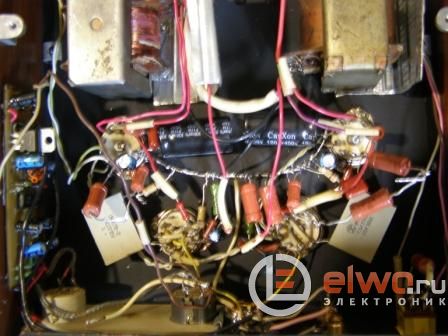

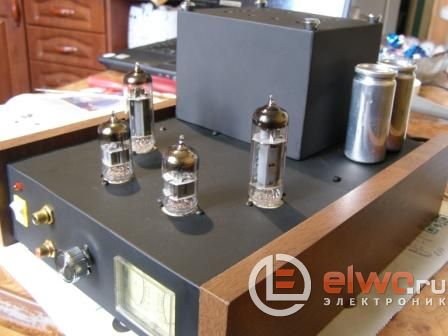

На той фотографии, о которой ты говоришь, БП без транзисторов, в усилителе они прикручены к радиатору, выдернутому из компьютерного БП. А радиатор прикручен к металлической пластине, к которой крепится и силовой трансформатор:

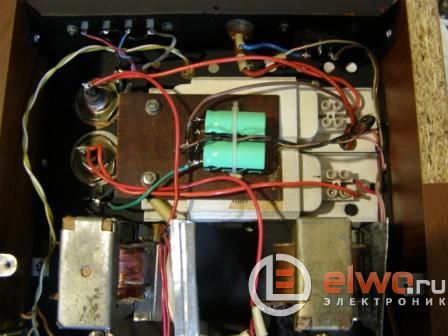

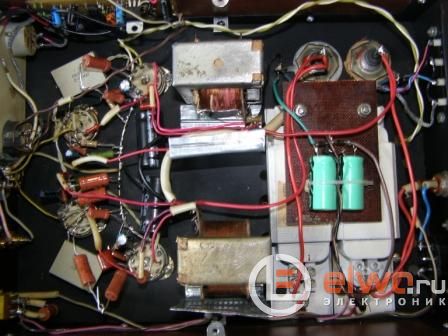

Транзисторы видны справа от трансформатора, в углу.
поправил Gamzan - Пт, 29.04.2016, 16:02 |
|
| | Пт, 29.04.2016, 13:43 | Сообщение # 216
|
starikz Друзья Активность: 209

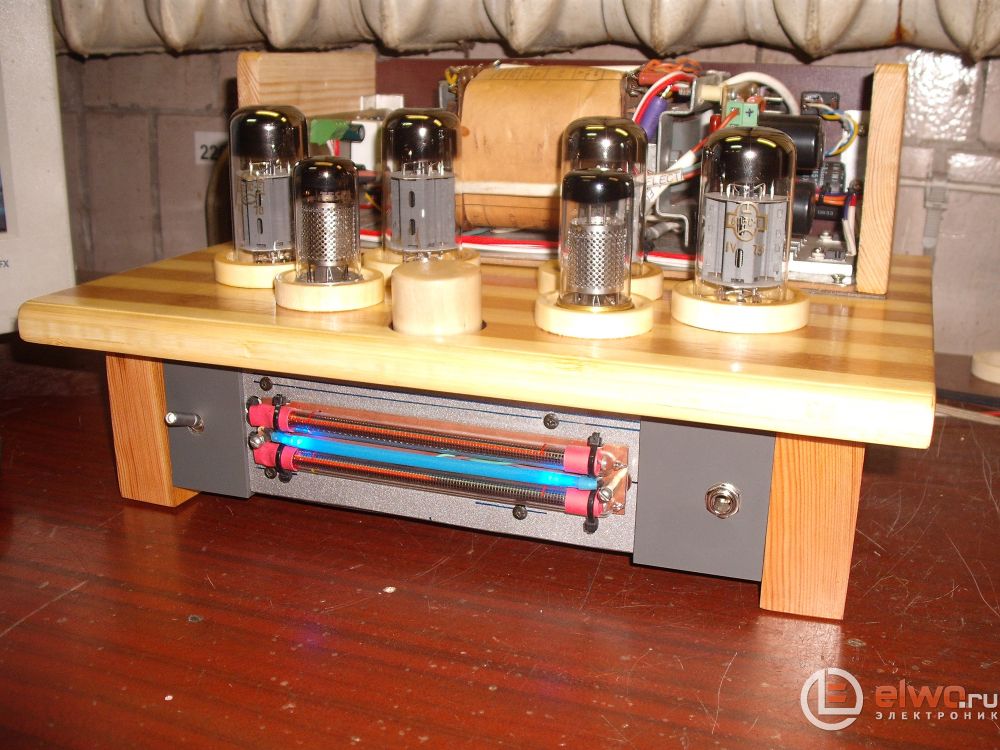

| Gamzan, Усилок собрал-работает...Катодные резюки надо купить ,а то скрученые не хочу оставлять.Но есть заморочка-когда подключаю питание на индикатор на ДАшке-начинает рычать...Питание сделал-к накальной обмотке домотал провод не разбирая транса до 11 вольт...а там стаб на 9809...Пробовал с отдельного транса-нормально...Вот теперь не знаю как правильно подключить?
|
|
| | Пт, 29.04.2016, 16:05 | Сообщение # 217
|
Gamzan Друзья Активность: 1327
| starikz, нельзя питать от накальных обмоток схемы, гальванически связанные с общим проводом усилителя. Питай от отдельной обмотки или от другого трансформатора.
|
|
| | Пт, 29.04.2016, 17:36 | Сообщение # 218
|
starikz Друзья Активность: 209
| Цитата Gamzan ( ) нельзя питать от накальных |
|
| | Пт, 29.04.2016, 20:16 | Сообщение # 219
|
rv3dun Друзья Активность: 403
| Цитата starikz ( ) Усилок собрал-работает
Всем драсте, Старик спасибо, порадовал глаз.
|
|
| | Сб, 30.04.2016, 12:40 | Сообщение # 220
|
Gamzan Друзья Активность: 1327
| Цитата rv3dun ( ) порадовал глаз
Да, для первого раза впечатляет. Главное, чтоб и ухо радовал.
поправил Gamzan - Сб, 30.04.2016, 12:41 |
|
