Усилители НЧ на радиолампах
|
|
| | Сб, 05.03.2016, 22:20 | Сообщение # 181
|
Gamzan Друзья Активность: 1327
| starikz, есть запасные лампы? Попробуй поменять. Так, на всякий случай. Добавлено (05.03.2016, 22:20)
---------------------------------------------
starikz, осциллограф есть?
|
|
| | Вс, 06.03.2016, 21:42 | Сообщение # 182
|
starikz Друзья Активность: 209
| Gamzan, Лампы менял.Осцилографа нет...Просто наверное от подобного железа лучше не получится или как...
|
|
| | Вс, 06.03.2016, 22:23 | Сообщение # 183
|
Gamzan Друзья Активность: 1327
| starikz, сколько переменки на выходе при входном 0,5В? Может, я уже спрашивал, не помню. Добавлено (06.03.2016, 22:23)
---------------------------------------------
Я полистал и нашел: 4,5 ватта мощи при 0,55В на входе. Сдается мне, что выходная лампа у тебя перегружена по входу. Посмотри, при какой мощности на выходе КНИ в районе 2% и какое при этом входное напряжение. Попробуй убрать электролит из катода первой лампы.
|
|
| | Вс, 13.03.2016, 11:24 | Сообщение # 184
|
starikz Друзья Активность: 209
| Gamzan, Перепаял снова драйвер в паралель...При 0.5В на входе 3.3В на выходе 2.7Вт.При 2% КНИ 0.32В на входе и 1.56 Вт мощности.Без конденсатора на 2%-0.48В на входе 1.2Вт получается и ещё без конденсатора КНИ на максимальной мощности падает до 11%,а с кондёром 25%.
|
|
| | Вс, 13.03.2016, 17:00 | Сообщение # 185
|
Gamzan Друзья Активность: 1327

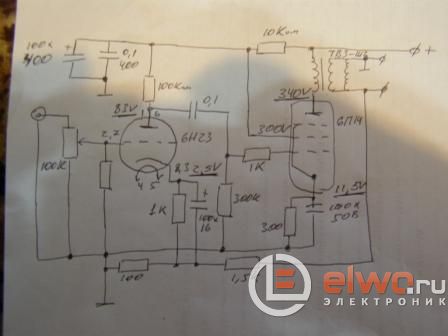

| starikz, тогда поступим так. Пока возвращаем 6П14П в триод (как по исходной схеме), анодный резистор 6Н23П ставим 30к, а 10-килоомный резистор в цепи питания первого каскада ставим 68к. Этим мы уменьшим усиление первого каскада, а заодно и искажения. А частотный диапазон расширим и быстродействие улучшим. Не забываем следить за током покоя 6П14П, при переходе в триод он изменится.
поправил Gamzan - Вс, 13.03.2016, 17:07 |
|
| | Вс, 13.03.2016, 20:04 | Сообщение # 186
|
starikz Друзья Активность: 209
| Цитата Gamzan (  ) анодный резистор 6Н23П ставим 30к, а 10-килоомный резистор в цепи питания первого каскада ставим 68к.
поправил starikz - Вс, 13.03.2016, 20:07 |
|
| | Вс, 13.03.2016, 21:01 | Сообщение # 187
|
Gamzan Друзья Активность: 1327
| Цитата starikz ( ) всё равно 98 получается
Именно, сохраняется общее сопротивление в анодной цепи и ток лампы, а за счет переноса конденсаторов уменьшается напряжение питания первого каскада.
|
|
| | Вс, 13.03.2016, 21:40 | Сообщение # 188
|
starikz Друзья Активность: 209
| Цитата Gamzan ( ) а за счет переноса конденсаторов
|
|
| | Вс, 13.03.2016, 21:59 | Сообщение # 189
|
Gamzan Друзья Активность: 1327
| Наверное, это я коряво сказал. На самом деле никуда они не переносятся, просто часть 100-килоомного резистора (68к) уходит на место 10-килоомного, часть остается (30к), а конденсаторы оказываются в точке их соединения. И в этой точке напряжение уменьшится по сравнению с тем, как было.
|
|
| | Ср, 16.03.2016, 15:30 | Сообщение # 190
|
starikz Друзья Активность: 209
| Gamzan, Ага теперь понял-спасибо-попробую....  потом отпишусь...Добавлено (16.03.2016, 15:30)
---------------------------------------------
Gamzan, Попробовал как ты писал выше...ничего особенного не получилось только КНИ стал на порядок выше...Так что буду собирать как есть...это наверное лучший вариант.
|
|
