Усилители микросхемные
|
|
| | Пт, 27.08.2010, 09:30 | Сообщение # 71
|
vladik065 Пользователи Активность: 107
| эта микруха, е евф7342 с тоя в магнетоле, на ряду еще с большим количеством себе подобных...)) понесу на мусорку.. Добавлено (27.08.2010, 01:29)
---------------------------------------------
собрал усилитель на микросхеме TDA 7388 4*41ватт, работает отлично без проблем, запустил с первого раза. завтра закреплю получше радиатор сфоткаю и выложу сюда для коллекции)) Добавлено (27.08.2010, 09:30)
---------------------------------------------
собрал усилитель на микросхеме TDA 7388, работает отлично, но когда добавляю громкости побольше, то появляются какие то странные хрипы... а если еще больше, то музыку становиться трудно разобрать, сливается в едино так сказать. что не так сделал???
|
|
| | Вс, 05.09.2010, 15:43 | Сообщение # 72
|
vladik065 Пользователи Активность: 107

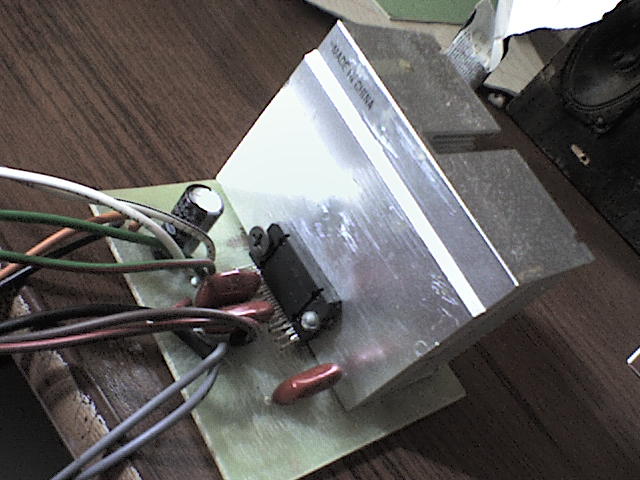

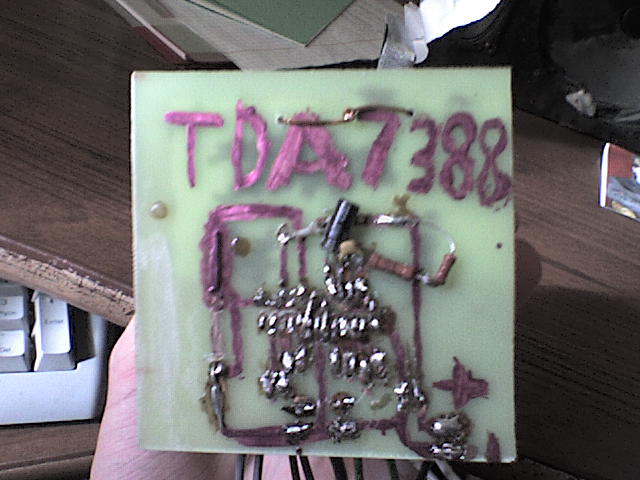

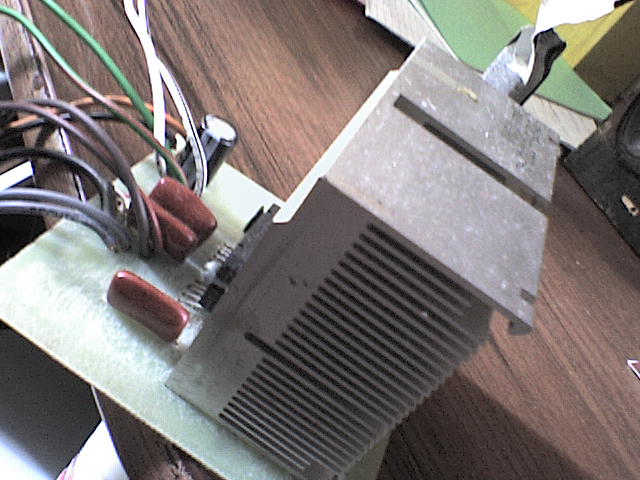

| Вот фото моего усилителя на микросхеме TDA 7388? разобрался в чем причина была, сейчас все отлично работает.. мощности хватает. вид с низу не очень конечно.. лак решил не сдирать.. медь потемнеет еще хуже будет выглядеть..
|
|
| | Вс, 05.09.2010, 21:36 | Сообщение # 73
|
MAESTRO ^ Активность: 5564
| А что с TDA8569Q, с конечностями? Про твой УНЧ на TDA7388 напишу отдельную статью.
|
|
| | Вс, 05.09.2010, 21:50 | Сообщение # 74
|
vladik065 Пользователи Активность: 107
| TDA8569Q я не стал с ним долго разбираться, да и некогда было.. просто отправил его на кладбище радиоэлектронных вещей)) буду рад увидеть статью по свой УНЧ)))
|
|
| | Вс, 05.09.2010, 22:01 | Сообщение # 75
|
MAESTRO ^ Активность: 5564
| В общем из этой печальной истории делаем 2 вывода:
-Никогда не включать УНЧ с открытым входом, когда выводы входа болтаются в воздухе.
-Любой усилитель при первом включении подавать питание через токоограничительный БП, или на крайняк через лампочку 12В 1А.
|
|
| | Вс, 05.09.2010, 22:17 | Сообщение # 76
|
vladik065 Пользователи Активность: 107
| первое я уже давно усвоил)) второе недавно.. сначала питать от батарейки типа "Крона" слегка старой.. если работает, но при добавлении громкости похрипывает, то можно все врубать как надо..
|
|
| | Вс, 05.09.2010, 23:37 | Сообщение # 77
|
MAESTRO ^ Активность: 5564
| Тоже отличный вариант. Крона больше 0.2А не даст. Не спалишь по любому.
|
|
| | Пн, 06.09.2010, 12:29 | Сообщение # 78
|
Гость Гости Активность:
| еще можно пробовать питать от нескольких аккумуляторов от мобильника, но там емкость большая есть шанс спалить устройство..
|
|
| | Вт, 07.09.2010, 15:46 | Сообщение # 79
|
vladik065 Пользователи Активность: 107
| у меня вопрос, какой емкости нужно ставить конденсатор, что бы на динамик с усилителя шли только СЧ и ВЧ?? есть китайские динамики, написано 3 ватта, но 3 вата они не дадут качественного звука, вот думаю только СЧ и ВЧ частоты ими воспроизводить.. НЧ это отдельная статья...
|
|
| | Вт, 07.09.2010, 15:53 | Сообщение # 80
|
MAESTRO ^ Активность: 5564

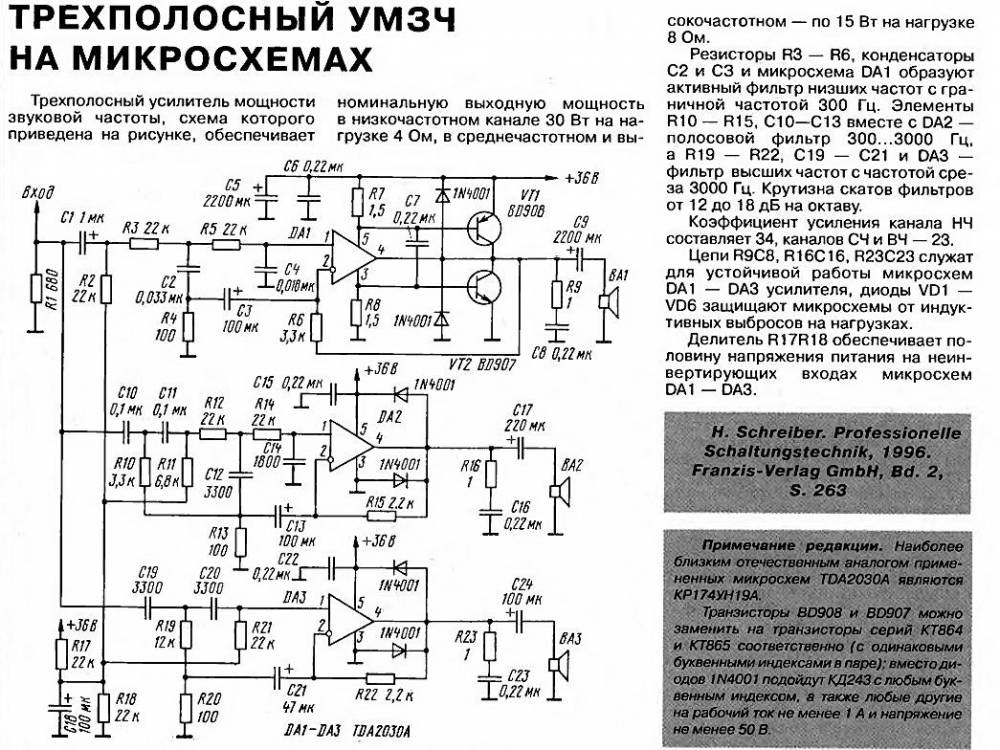

| Частотная коррекция делается обычно до усилителя, на входе, так будет меньше искажений, как например здесь:  Но если всё-таки уменьшать конденсатор выхода, то 100мкф будет достаточно для среза НЧ.
|
|
