Усилители микросхемные
|
|
| | Пт, 24.12.2010, 12:29 | Сообщение # 131
|
Гость Гости Активность:
| Так между микросхемами и замыкать. Первая микросхема TDA1524 вывод 1 - со второй микросхемой TDA1524 вывод 1, и так далее... Получится один блок регуляторов меняет напряжения сразу на всех управляющих входах микросхем. Это же не аналоговые регуляторы, по ним сигнал вообще не идёт.
|
|
| | Сб, 25.12.2010, 13:05 | Сообщение # 132
|
Егор Гости Активность:
| MAESTRO, Здравствуйте! Я вам писал, про усилок fhilips, про то что у него на вход нужно подавать разность потенциалов, есть какие нибудь идеи, как можно с обычного линейного выхода получить диференцированный
|
|
| | Сб, 25.12.2010, 13:42 | Сообщение # 133
|
MAESTRO ^ Активность: 5564
| Дифференцированный вход это хорошо. Дифференцирование и интегрирование сигналов применяется в УНЧ для улучшения отношения сигнал/шум. Изменения питания входов делаются элементарно с помощью резистора и конденсатора. Схема выполняющая операцию дифференцирования:  Цепочка для интегрирования сигнала:
|
|
| | Сб, 25.12.2010, 15:18 | Сообщение # 134
|
Егор Гости Активность:
| MAESTRO, всё равно немного не понял, там на схеме усилка, как бы на все входа, допустим L in - L+ и L-, R+ и R-, Center+ и Center-, Sub и т.д одна земля Добавлено (25.12.2010, 15:18)
---------------------------------------------
ведь на той схеме, что вы представили, земля что на вх что на вых одна
|
|
| | Сб, 25.12.2010, 16:17 | Сообщение # 135
|
MAESTRO ^ Активность: 5564
| Это я условно показал. Оба входа +- каждого канала соединить между собой конденсаторами (0,1-1 мкФ), а сам сигнал подавать на один из них через резистор (3-20кОм). Значения в скобках подобрать экспериментально по нормальной чувствительности при отсутствии искажений. А массу как положено - на массу.
|
|
| | Сб, 25.12.2010, 16:31 | Сообщение # 136
|
Гость Гости Активность:
| MAESTRO, Блин, всё равно не могу сообразить, если можно, накидайте схемку, хоть от руки..
|
|
| | Сб, 25.12.2010, 16:48 | Сообщение # 137
|
MAESTRO ^ Активность: 5564

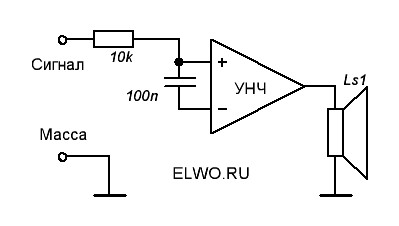

| Вот схема:  И так с каждым каналом.
|
|
| | Вс, 26.12.2010, 11:58 | Сообщение # 138
|
Егор Гости Активность:
| Вроде написал ответ, мож что неправильно, вообщем если получиться, в чём я не сомниваюсь, обязательно сообщу... Добавлено (26.12.2010, 11:58)
---------------------------------------------
MAESTRO, здравствуйте, попробовал я обе схемы запуска усилителя, не запускается.....в чём может быть дело?
|
|
| | Вс, 26.12.2010, 17:50 | Сообщение # 139
|
MAESTRO ^ Активность: 5564
| А что значит не запускается. Хоть какой звук из колонок есть? Если каснуться пальцем входа - фонить обязан. Может он вообще того...
|
|
| | Вс, 26.12.2010, 19:10 | Сообщение # 140
|
Егор Гости Активность:
| В том то и дело что не того, вот если взять два контакта одного канала и прикасяться к ним по очереди, то в колонке фонит как положено, а если прикасаться к одному из проводов, то касания 2 -3 и тишина, пока не коснёшся второго(это без схемы включения, которые вы представили), со схемой вообще молчит....может вам прислать pdf этого устройства, и если вам не сложно разберётесь на досуге..... Добавлено (26.12.2010, 19:10)
---------------------------------------------
MAESTRO, сегодня пол дня голову ломал и всё без толку...
|
|
