Усилители микросхемные
|
|
| | Пт, 10.12.2010, 14:33 | Сообщение # 121
|
MAESTRO ^ Активность: 5564
| Входные конденсаторы ко всем этим микросхемам УНЧ ставил от 0,1 до 2мкФ. Если меньше чем 0,1мкФ - ослабнут басы, а если больше 2мкФ - не имеет смысла, только размер кондёра увеличится.
|
|
| | Сб, 11.12.2010, 23:56 | Сообщение # 122
|
fant Пользователи Активность: 3
| Maestro добрый день!у меня такой вопрос к вам я почти бум бум в радио  меня заинтересовала схема простейшего усилителя вы бы не помоглиб мне разжевать что куда паять.я вот не понял какие ножки оторвать на микросхемке и к каким припаивать?спасибо жду ответа
|
|
| | Вс, 12.12.2010, 14:31 | Сообщение # 123
|
MAESTRO ^ Активность: 5564
| Вот берём эту микруху К174ХА10 и нагло отламываем выводы с 1-го по 8-й и ещё 13-й. Вид микросхемы ниже. Цоколёвка такая - если смотреть на выемку полукруглую сос стороны надписи, то снизу слева 1-й вывод и пошли вправо - 2,3,4... Дошли до правого края и шагнули прямо вверх - это 9-й. И теперь считаем влево - 10,11,12....  Оставляем копыта 9, 10,11,12,14. Паяем к ним вот что:
9- вход от регулятора громкости;
10- конденсатор 100микрофарад на минус;
11- минус питания;
12- через конденсатор 100 микрофарад на динамик (другой конец динамика на минус);
14 - плюс питания.
|
|
| | Чт, 16.12.2010, 22:34 | Сообщение # 124
|
fant Пользователи Активность: 3
| СПАСИБ! MAESTRO,
|
|
| | Пт, 17.12.2010, 13:54 | Сообщение # 125
|
ИВАН Гости Активность:
| ПОКАЖИТЕ ПРОСТУЮ СХЕМУ С МИКРОСХЕМОЙ LA4460N
|
|
| | Пт, 17.12.2010, 15:27 | Сообщение # 126
|
MAESTRO ^ Активность: 5564

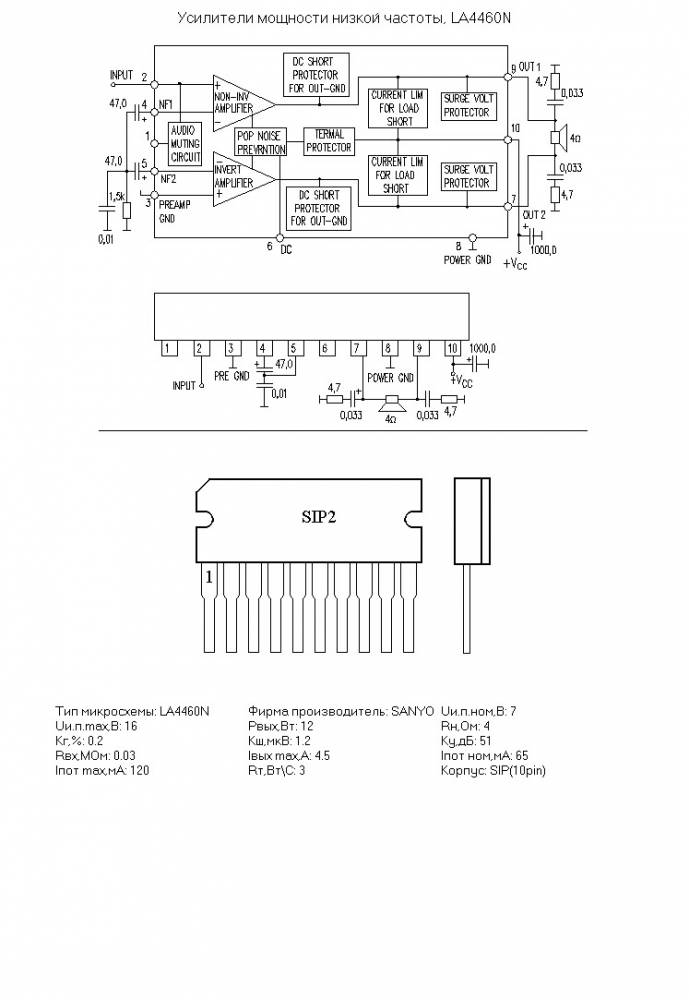

| УНЧ LA4460N, он же - 4460, LA4460, LA44, A446, 4460N, LA446. Одноканальный усилитель низкой частоты на 12 ватт при питании от 15В.
|
|
| | Ср, 22.12.2010, 17:12 | Сообщение # 127
|
Гость Гости Активность:
|
какими кондерами можно заменить верхние конденсаторы
не электролиты если можно то их код! Можно ли регулировать сразу два канала и как?
|
|
| | Ср, 22.12.2010, 20:03 | Сообщение # 128
|
егор Гости Активность:
| Привет! У меня вопрос, не знаю к кому обратиться, может вы чем нить поможете, есть у меня хороший усилок филипс, у него входа интегрированные, с обычного не подашь, так вот мож схемка какая есть преобразователя допустим с обычного линейного выхода в диффиринцированный.... Добавлено (22.12.2010, 20:03)
---------------------------------------------
я немного ошибся, не интегрированные, а дифференцированные, заранее благодарен
|
|
| | Чт, 23.12.2010, 22:22 | Сообщение # 129
|
MAESTRO ^ Активность: 5564
| Те конденсаторы, что сверху схемы лучше ставить как указано, электролиты по входу ставим в пределах 2 - 50 мкФ. Неэлектролиты +-50%. То есть 0,047 - от 0,02 до 0,1. Два и более каналов регулируются если позамыкать управляющие выходы двух (и более) микросхем - 1,16,10,9.
|
|
| | Пт, 24.12.2010, 12:03 | Сообщение # 130
|
Гость Гости Активность:
| с каким именно контактом ножно замыкать ну например 1,16,10,9.
и как подавать сигнал.
|
|
