О лампах в УНЧ
|
|
| | Пт, 13.06.2014, 03:19 | Сообщение # 271
|
Яр Пользователи Активность: 202
| Обращаюсь к сообществу. Имеется в наличии два транса ТС-160, если с коммутировать обмотки и домотать поверх по 400 витков первички, то должен получиться неплохой выходной транс на нагрузку 4 и 8 Ом. Проблема в том, что конструктивно у него выводы обмоток подключены к панельке отдельно, а не на щетках. Нумерация на панельке стерлась и некоторые проводки отпали. В интернете нечего по этому поводу не нашел.
Может кто-нибудь сталкивался с таким трансиком, он как ТС-180, тока чуть меньше и без клемм на щечках.
|
|
| | Пт, 13.06.2014, 03:30 | Сообщение # 272
|
Яр Пользователи Активность: 202

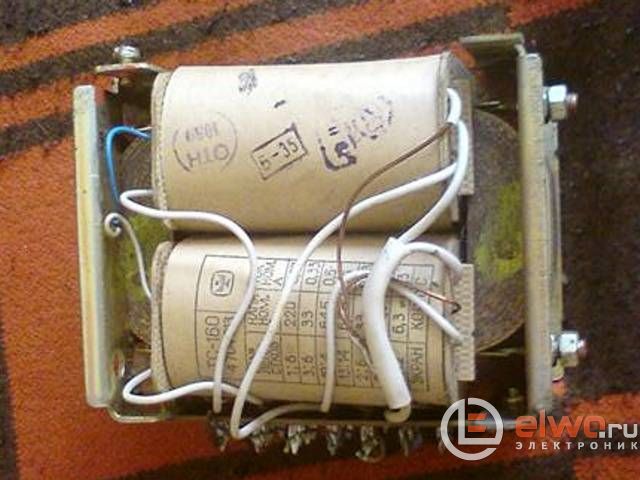

| Вот его вид
|
|
| | Пт, 13.06.2014, 08:59 | Сообщение # 273
|
rv3dun Друзья Активность: 403
| Цитата Яр (  ) Вот его вид
я бы перемотал, и что-бы не заморачиваться, на одну катушку использовав все окно, поверь с домоткой тот еще геморрой работы столько же, и еще, нумерация на панельке стерлась.
поправил rv3dun - Пт, 13.06.2014, 09:06 |
|
| | Пт, 13.06.2014, 09:12 | Сообщение # 274
|
MAESTRO ^ Активность: 5564
| А лучше не перематывать и оставить как есть. Если витки вторичек раскидать по полуобмоткам первички 220 В то для двухтакта пойдёт как есть.
|
|
| | Пт, 13.06.2014, 09:20 | Сообщение # 275
|
Яр Пользователи Активность: 202
| Если домотать по 400 витков то общее будет 2572, что отразится на низах, да и секционирование появится.
|
|
| | Пт, 13.06.2014, 09:40 | Сообщение # 276
|
rv3dun Друзья Активность: 403
| Цитата MAESTRO ( ) А лучше не перематывать и оставить как есть. Если витки вторичек раскидать по полуобмоткам первички 220 В то для двухтакта пойдёт как есть.
я думал что для SE
|
|
| | Пт, 13.06.2014, 10:00 | Сообщение # 277
|
Яр Пользователи Активность: 202
| Цитата MAESTRO ( ) Сам усилитель по какой?
Выбор пал не на Блэк Ангела а на РР на 6п41с. В качестве питания использовать ТС-180-2, там три анодных соединить последовательно и умножить, одну анодную на смещение.
|
|
| | Пт, 13.06.2014, 20:32 | Сообщение # 278
|
Gamzan Друзья Активность: 1327
| Яр, я бы поступил так. Омметром нашел бы сетевые полуобмотки, это труда не составит. Потом включил бы транс в сеть и вольтметром нашел все вторички. Дальше - дело техники...
|
|
| | Сб, 14.06.2014, 03:13 | Сообщение # 279
|
Яр Пользователи Активность: 202
| Цитата Gamzan ( ) Яр, я бы поступил так. Омметром нашел бы сетевые полуобмотки, это труда не составит. Потом включил бы транс в сеть и вольтметром нашел все вторички. Дальше - дело техники
Gamzan, вопрос по ТС 160 снимается. Посмотрел окна ниче не влазит. Со злости  один транс размотал, экран снял, первичку (414 витков), оставил, намотал 65 вит провода диаметром около миллиметра. Домотаю еще витков 900 первички чтоб было 1300 и поверх вторички еще 65 витков на 4 Ома. В общем первый мой транс самодельный будет , а там и 6п41с придут по почте. Если все это в окно влезет второй также будет.
Кстати экран там был - фольга, что явно не гуд для ТВЗ было бы.
|
|
| | Сб, 14.06.2014, 23:26 | Сообщение # 280
|
Gamzan Друзья Активность: 1327

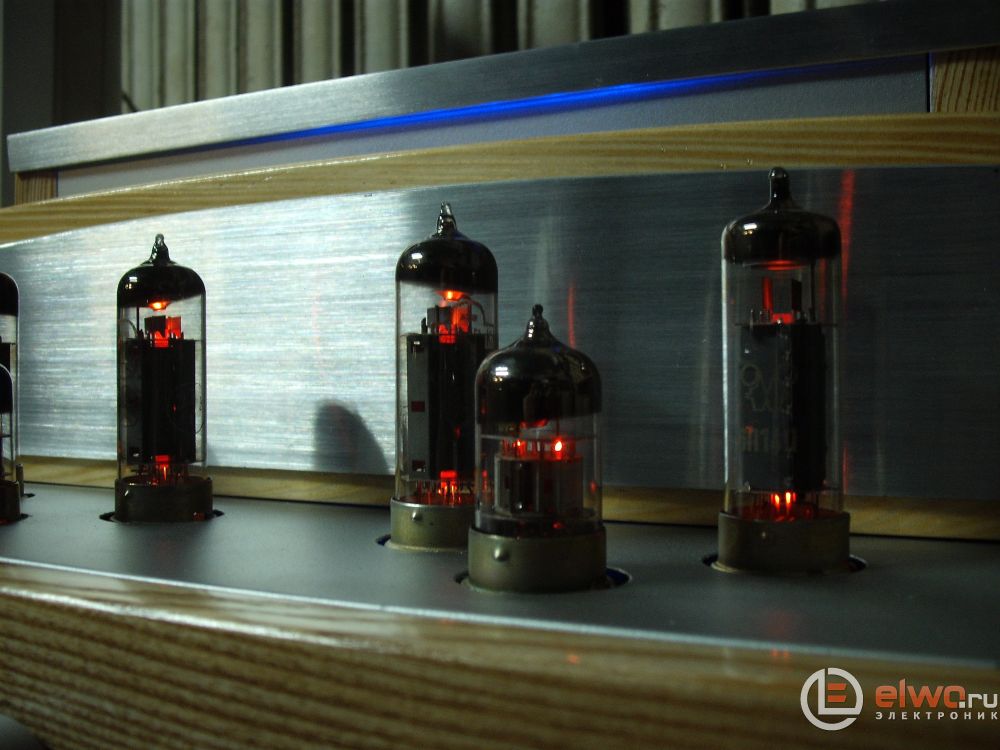

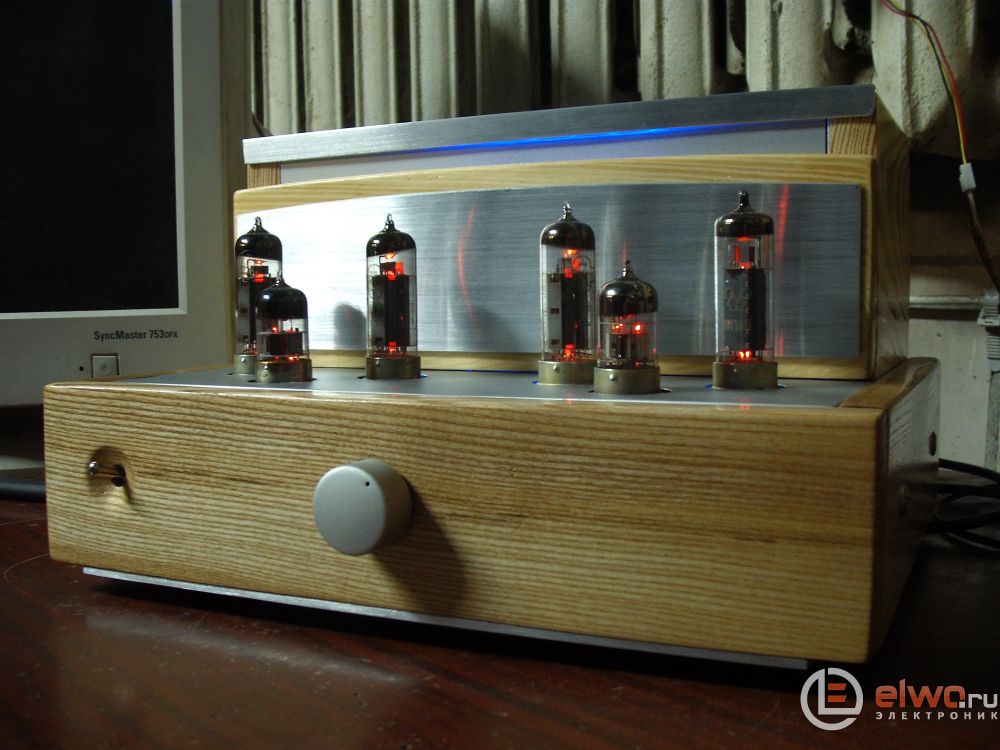

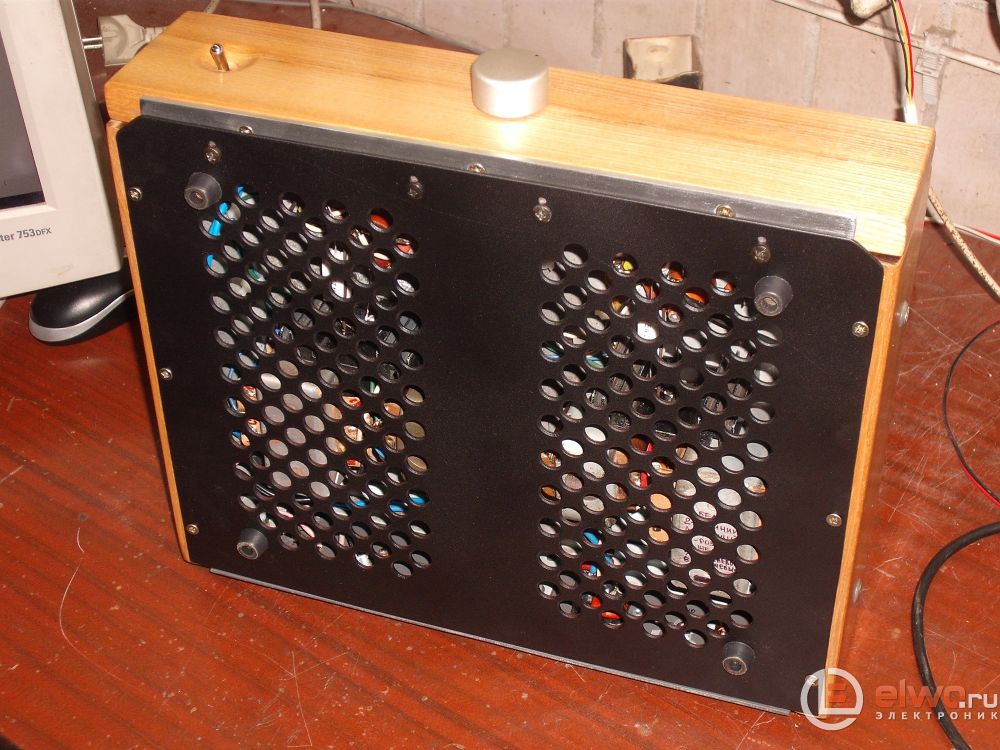

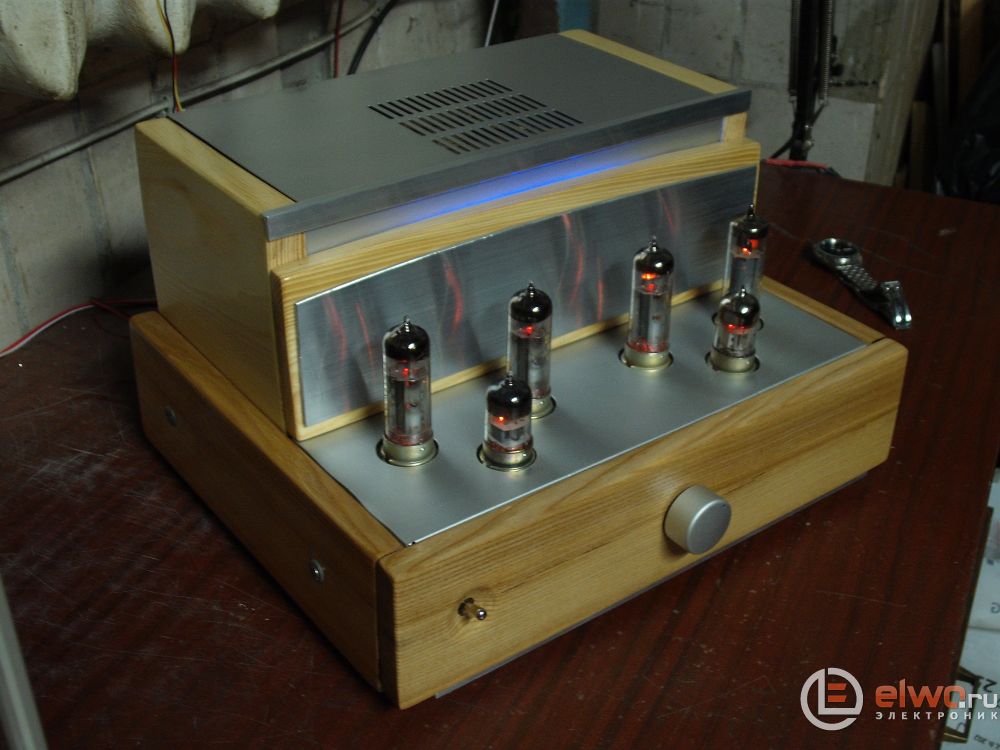

| Пока что на этом останавливаюсь. Окончательные характеристики выложу на следующей неделе.
|
|
