| | Пн, 25.04.2011, 16:08 | Сообщение # 81
|
Гость Гости Активность:
| если низкочастотная часть (там где микроф) не работает, - ВЧ будет генерить ?
на схеме детектора стрелочник бобинника это что ? бобина это ведь куда нитки наматывают
аналоговый вольтметр нельза вместо, приспособить?
можете посоветовать литературу для практики (что и как заставить работать) ? до сих пор не понимаю как происходит ЧМ, ведь амплитуда должна тоже меняться после того как подаем с микрофонного усилителя на ВЧ
|
|
| | Пн, 25.04.2011, 16:46 | Сообщение # 82
|
MAESTRO ^ Активность: 5564
| Микрофонный усилитель определяет в данном случае режим работы генератора, поэтому если МУ не работает как надо - то и генератор не работает тоже. Стрелочник - это любой малогабаритный стрелочный индикатор
|
|
| | Пн, 25.04.2011, 17:40 | Сообщение # 83
|
Гость Гости Активность:
| прослушка - можно ли поминять транзистор кт368 на кт315 или кт361
и на какую частоту настраиватца
|
|
| | Пн, 25.04.2011, 18:22 | Сообщение # 84
|
MAESTRO ^ Активность: 5564
| Только КТ368. Транзистор КТ315 не пойдёт - так как там частота тоже 88-108 мегагерц.
|
|
| | Вт, 26.04.2011, 14:03 | Сообщение # 85
|
Гость Гости Активность:
| а на кт361 потомушто у меня нету кт368 - а втарая схема работает
|
|
| | Вт, 26.04.2011, 14:17 | Сообщение # 86
|
MAESTRO ^ Активность: 5564
| кт361 и кт315 - это одно и то же по параметрам (частоте), только разная структура.
|
|
| | Вт, 26.04.2011, 15:16 | Сообщение # 87
|
Гость Гости Активность:
| а на какойто другой поменять транзистор
|
|
| | Вт, 26.04.2011, 16:17 | Сообщение # 88
|
Гость Гости Активность:

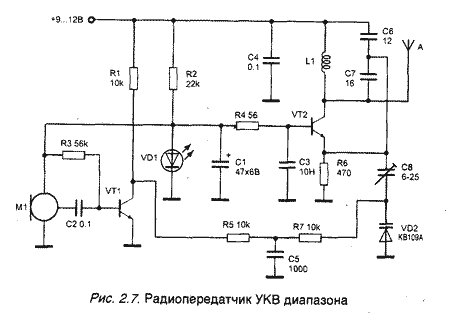

|  2.1.2. Радиопередатчики малой мощности  посмотрите я правильно переделал схему под 2х контактный микрофон?

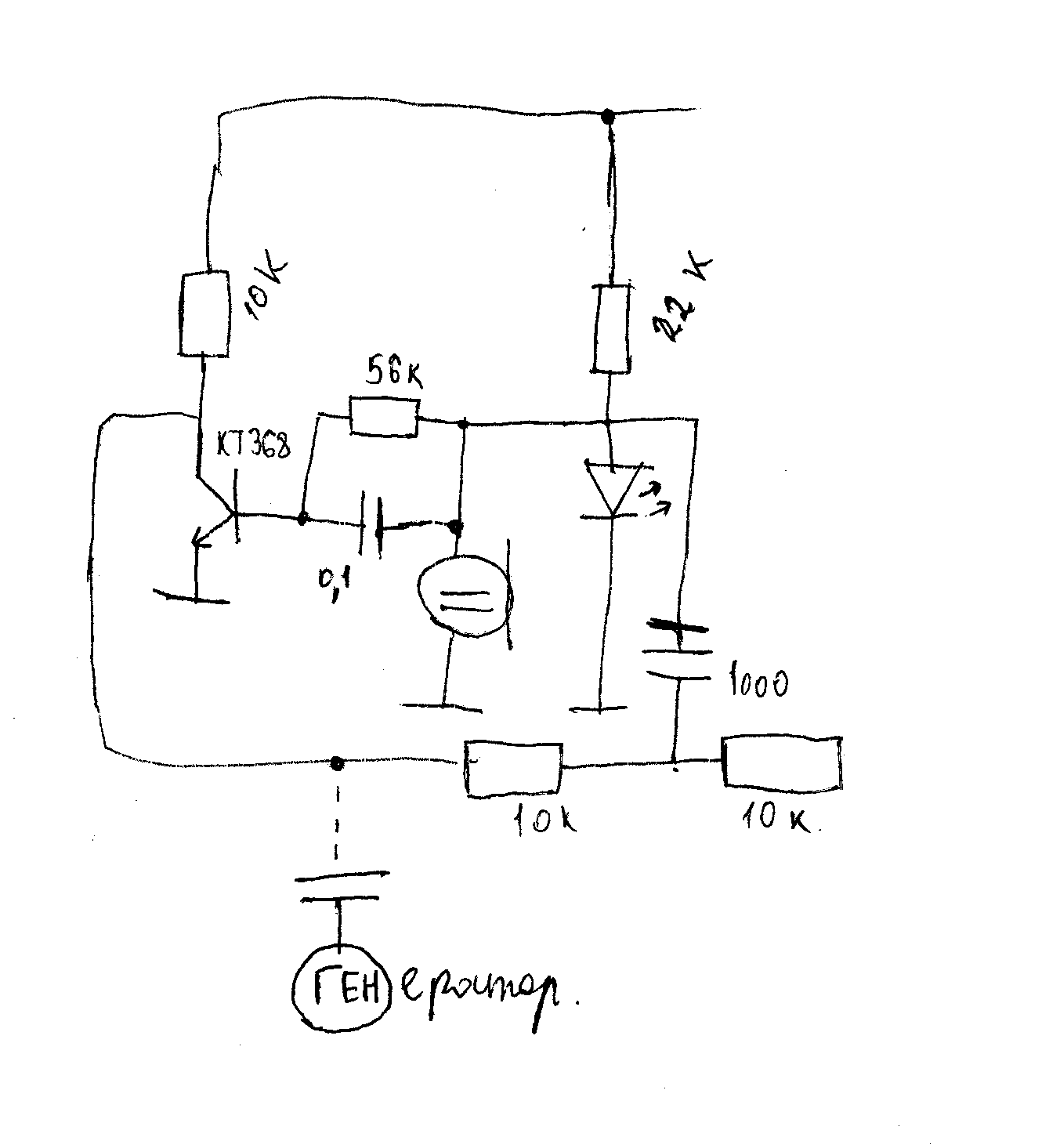

схема явно чето генерит потомучто радио на енго реагирует, потом подключили через кондер генератор 1-2 кГц (штрихами нарисованно) и на 72мгц отчетливо было слышло писк генератора когда крутили ручку звук то выше то ниже, но низкочастотная схема чет не работает, хотя на КЭ транза примерно пол питания а на ЭБ 0.75 Вольт
что можно сделать ?
|
|
| | Вт, 26.04.2011, 17:27 | Сообщение # 89
|
бубу Гости Активность:
| пожалуста кто нибуть скиньте схему радиожучка простого Добавлено (26.04.2011, 17:18)
---------------------------------------------
народ кто знает как виглядит конденсатор 47n Добавлено (26.04.2011, 17:27)
---------------------------------------------
или што ето за конденсатор 330
|
|
| | Вт, 26.04.2011, 22:28 | Сообщение # 90
|
MAESTRO ^ Активность: 5564
| Схема очень мутная и нерекомендуется к повторению. Сплошной глюк. Попробуй резистор 56к перекинуть с микрофона на коллектор. Кстати там на микрофонном усилителе необязательно ставить ВЧ транзистор - можно и КТ315, КТ3102... Делай по схеме РАДИОМИКРОФОН - просто и мощно. Конденсатор 47n:  только написано 473. А 330 - это 330пикофарад. Вид такой же но поменьше.
|
|
