Жучок ФМ
|
|
| | Вт, 15.12.2009, 13:37 | Сообщение # 1
|
MAESTRO ^ Активность: 5564
| РАДИОМИКРОФОН
ПРОСЛУШКА
ТЕЛЕФОННЫЙ ЖУК
КВАРЦОВАНЫЙ ФМ-ПЕРЕДАТЧИК
ЭЛЕКТРОННЫЙ ЖУЧОК
Обсуждаем различные схемы самодельных жучков. Читаем здесь о настройке, замене и назначении деталей жучка.
|
|
| | Вс, 15.05.2011, 23:41 | Сообщение # 251
|
Meteor Пользователи Активность: 41
| Значит проверяй монтаж, и вообще не стабильные однотранзисторные схемы, собери лучше схему MAESTRO, не пожалеешь, очень стабильная схема!
|
|
| | Вс, 15.05.2011, 23:42 | Сообщение # 252
|
jenek34 Пользователи Активность: 42
| Meteor, какую роль сдесь играет конденсатор с1?
|
|
| | Вс, 15.05.2011, 23:58 | Сообщение # 253
|
MAESTRO ^ Активность: 5564
| с1 пропускает звук с микрофона и отсекает постоянное напряжение. Можно менять хоть в 10 раз больше-меньше. То же и про с2. А играться для частоты надо с кондёром с4. И учти - на ФМ с кт3102 не заработает - только УКВ (70 мегагерц).
Meteor, по температуре смотри...
|
|
| | Пн, 16.05.2011, 00:39 | Сообщение # 254
|
Meteor Пользователи Активность: 41
| Заменил резистор на 220 ом, всё равно тёпленькие и кажеть кушать он больше стал...
|
|
| | Пн, 16.05.2011, 00:41 | Сообщение # 255
|
MAESTRO ^ Активность: 5564
| Питание 15В? Значит ещё повысить сопротивление. Уменя в жуках от кроны вообще стоит 470 Ом. 47 ставлю туда, где надо мощь раскачать в питании от БП.
|
|
| | Пн, 16.05.2011, 00:43 | Сообщение # 256
|
Meteor Пользователи Активность: 41
| Питание от кроны
|
|
| | Пн, 16.05.2011, 00:45 | Сообщение # 257
|
MAESTRO ^ Активность: 5564
| И не забываем мерять ток - на форуме уже писал сколько каждый каскад потреблять должен. Для генератора 3-5мА.
|
|
| | Пн, 16.05.2011, 00:56 | Сообщение # 258
|
Meteor Пользователи Активность: 41
| Ставлю прибор на 10а показываеть 0,20. Меряю в разрыв плюса Добавлено (16.05.2011, 00:56)
---------------------------------------------

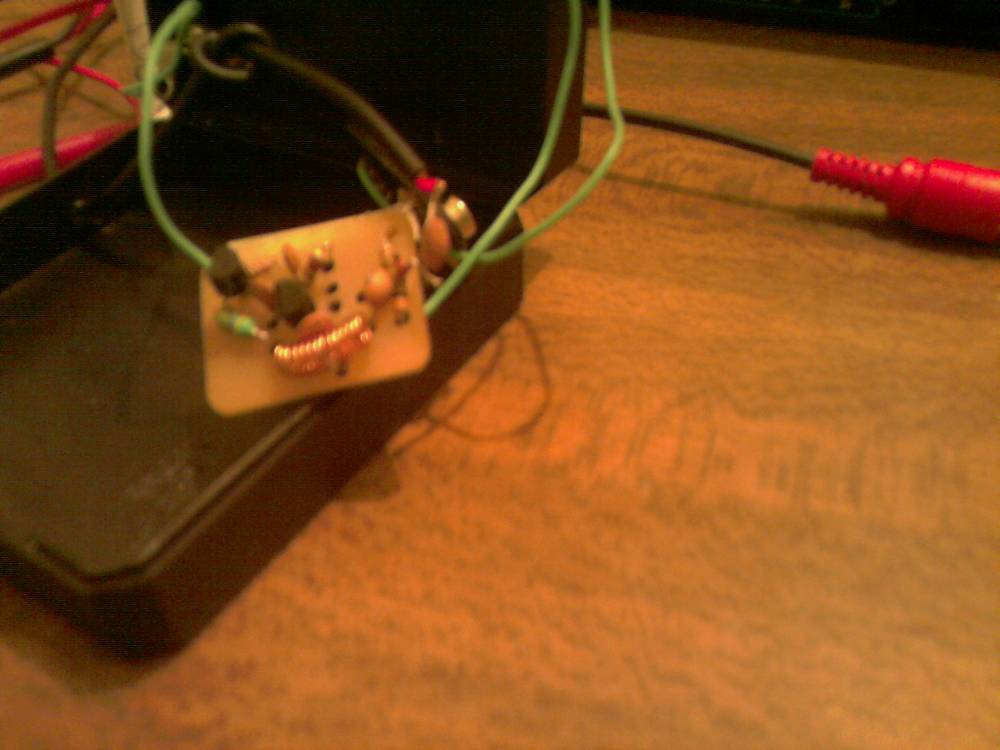

Вот что получилось
|
|
| | Пн, 16.05.2011, 00:57 | Сообщение # 259
|
Meteor Пользователи Активность: 41
| Вот
|
|
| | Пн, 16.05.2011, 00:57 | Сообщение # 260
|
MAESTRO ^ Активность: 5564
| Это значит 200мА - в 10 раз больше нормы. Ищи бока.
|
|
