Жучок ФМ
|
|
| | Вт, 15.12.2009, 13:37 | Сообщение # 1
|
MAESTRO ^ Активность: 5564
| РАДИОМИКРОФОН
ПРОСЛУШКА
ТЕЛЕФОННЫЙ ЖУК
КВАРЦОВАНЫЙ ФМ-ПЕРЕДАТЧИК
ЭЛЕКТРОННЫЙ ЖУЧОК
Обсуждаем различные схемы самодельных жучков. Читаем здесь о настройке, замене и назначении деталей жучка.
|
|
| | Вс, 15.05.2011, 20:32 | Сообщение # 241
|
Meteor Пользователи Активность: 41
| А как сделать чтобы пол питания было? От чего зависит? Кондер уменьшать? По схеме на 10пф стоит...
|
|
| | Вс, 15.05.2011, 20:34 | Сообщение # 242
|
MAESTRO ^ Активность: 5564
| Читай ФАК про жука на главной странице. R2 регулируй.
|
|
| | Вс, 15.05.2011, 21:47 | Сообщение # 243
|
Meteor Пользователи Активность: 41
| Мы с вами о разных схемах говорим, я о передатчике на 2км который вы раньше выкладывали....посмотрите ту схему.
|
|
| | Вс, 15.05.2011, 22:30 | Сообщение # 244
|
MAESTRO ^ Активность: 5564
| Вот эта схема. В ней надо конденсатор 12пФ заменить на 7. А резистор 47 Ом увеличить до 200-300
|
|
| | Вс, 15.05.2011, 23:14 | Сообщение # 245
|
Meteor Пользователи Активность: 41
| Сейчас заменю, так а 3-4 часа для этой схемы без последнего каскада на кт606 нормально?
|
|
| | Вс, 15.05.2011, 23:22 | Сообщение # 246
|
jenek34 Пользователи Активность: 42
| Спаял жука- не работает зараза. изменения внес:
c4-24пф.
с1-22пф.
с2-10нф.
и катушка 8 витков заместо положенных 5,ток потребления показывает0.02Ма. .- я так полагаю эти изменения допустимы?
Пробывал настраивать, сжимал разжимал катушку, на феррит и латунь тож не реагирует. Подскажите кто-нибудь че делать дальше...

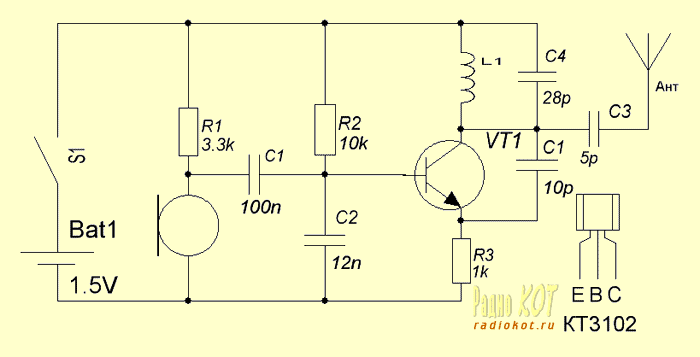

вот схема:
поправил jenek34 - Вс, 15.05.2011, 23:22 |
|
| | Вс, 15.05.2011, 23:27 | Сообщение # 247
|
Meteor Пользователи Активность: 41
| Скорей всего он генерит ниже 88мгц, попробуй растяни катушку для начала...
|
|
| | Вс, 15.05.2011, 23:31 | Сообщение # 248
|
jenek34 Пользователи Активность: 42
| Meteor, А Разве конденсатор с1 как то влияет на частоту?
|
|
| | Вс, 15.05.2011, 23:36 | Сообщение # 249
|
Meteor Пользователи Активность: 41
| Катушка влияет, чем больше витков тем ниже генерируемая частота, чем меньше тем больше частота.
|
|
| | Вс, 15.05.2011, 23:37 | Сообщение # 250
|
jenek34 Пользователи Активность: 42
| так я конденсатор поставил на 24 заместо 28 там
|
|
