Лабораторный БП из импульсного компьютерного
|
|
| | Чт, 22.11.2012, 02:35 | Сообщение # 31
|
Andrewe Пользователи Активность: 65
| Quote (феска) Andrewe, контрольные замеры
Понял  ....будем мерить
|
|
| | Чт, 22.11.2012, 05:18 | Сообщение # 32
|
Luugin Пользователи Активность: 50
| Quote (феска) Luugin, не много не понял про расееваемую мощьность она то тут при чем.....
А вот конечный результат, обещанные изображения:
А вот здесь процесс создания кузова (сортировка на сайте немного прибацнутая)
поправил Luugin - Чт, 22.11.2012, 07:11 |
|
| | Чт, 22.11.2012, 11:11 | Сообщение # 33
|
MAESTRO ^ Активность: 5564
| Luugin, открыв страницу и взглянув на БП сначала подумал что это промышленный. Прекрасно дизайн получился! Его сборку обязательно надо выложить отдельным материалом - скинь в личку нужные схемы и текстовку.
|
|
| | Пт, 23.11.2012, 01:16 | Сообщение # 34
|
Andrewe Пользователи Активность: 65
| Дособирал свой БП по сxеме Итальянцев, подрубил через лампочку в 220... регулировку по напряжению поставил 30 кОм переменный резистор (на 20 небыло)...
напряжение регулируется до 45 В но в меньшую сторону почему то только с 10 В ?? и когда потенциометр ведеш в меньшую сторону, где то с 17 В слышен небольшой треск...
да.... и еще, за 5 мин включения в холостую ощутимо нагрелись транзисторы 13007...
без лампочки под нагрузкой пока включать боюсь
- почему не регулируется меньше 10 В?
- должны ли нагреватся без нагрузки транзисторы?
|
|
| | Пт, 23.11.2012, 02:11 | Сообщение # 35
|
Luugin Пользователи Активность: 50
| Если у Вас лампа загорается и тухнет при включении БП, то можете смело её убирать. А потом уже считайте Ваши "траблы" неисправностями, если таковые останутся...
|
|
| | Пт, 23.11.2012, 03:45 | Сообщение # 36
|
Andrewe Пользователи Активность: 65
| Да.. лампа вспыхивает немного и сразу гаснет...
Подскажите а защита от КЗ осталась в IT сxеме или мы ее вырезали? или с ограничением тока мы регулируем порог срабатывания защиты?
поправил Andrewe - Пт, 23.11.2012, 04:15 |
|
| | Пт, 23.11.2012, 22:14 | Сообщение # 37
|
Andrewe Пользователи Активность: 65

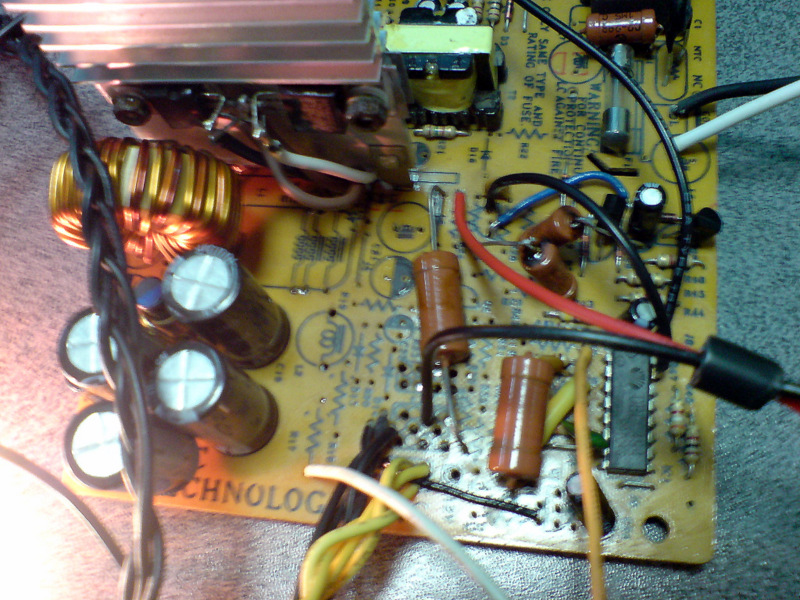

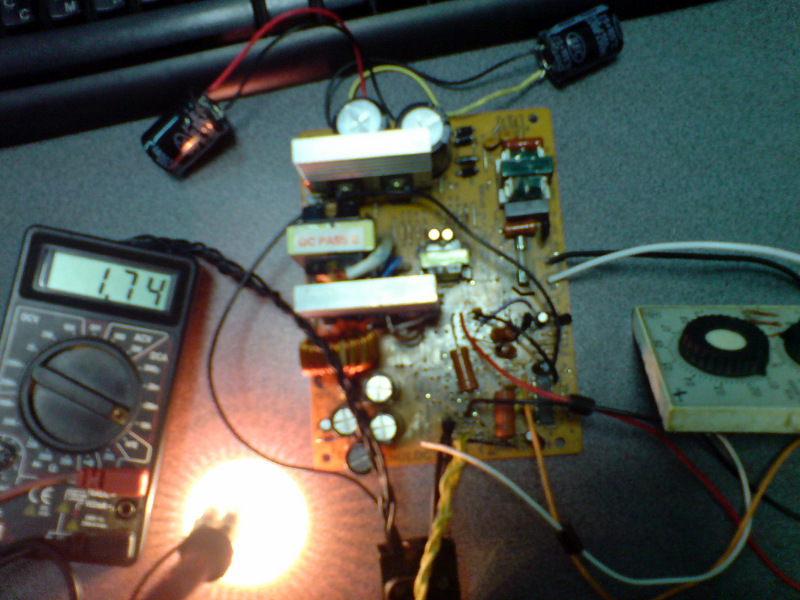

| Убрал лампу ... добавил еще входных емкостей... добавил входящий фильтр от другого БП...подрубил лампочку 12 В 20 W напруга с холостого 12 В (по тестеру) упала на 11,60 В.... регулировка в меньшую сторону стала регулироватся (как вы и говорили) под нагрузкой до 0,5 В
-но довольно сильно греется большой дросель....я взял витки от 5 вольтовой обмотки на дроселе и спаралелил их, почему такой нагрев??? пальцу горячо...
- сколко максимально ампер даст этот БП на 45 В???
поправил Andrewe - Сб, 24.11.2012, 11:45 |
|
| | Пт, 23.11.2012, 23:48 | Сообщение # 38
|
Luugin Пользователи Активность: 50
| Для начала проверьте, как Вы спараллелили обмотку дросселя. Возможно Вы включили их встречно, но мало вероятно... А вообще в Вашем случае лучше удалить с сердечника всё, что на нём есть и намотать одну обмотку сечением, соответствующим для выдаваемого тока и количеством витков = 45/5*(кол-во витков 5ти вольтовой) Ну или сколько поместиться, что раньше настанет...
Сколько ампер даст конкретный Ваш экземпляр не известно, но ампер 10 думаю даст. Только учтите, что 45*10=450Вт!!!
Сомневаюсь, что первичка и прочая силовая часть долго сможет с этим "мириться". Сердечник трансформатора тоже вряд ли "останется доволен"...
|
|
| | Сб, 24.11.2012, 02:29 | Сообщение # 39
|
Andrewe Пользователи Активность: 65
| Ну нет конечно, 5 В обмотки идут же рядом, я прсто параллельные концы припаял к соседним, и там сечение получилось очень нехилым, почему греется так сильно непойму...
ну мнеб хотябы 10А с 18 В выжать чтобы шуруповерт питать, а он при старте 10 А потребляет.....
|
|
| | Сб, 24.11.2012, 02:43 | Сообщение # 40
|
Luugin Пользователи Активность: 50
| А Вы не пробовали осциллограф туда совать? Может чего интересного покажет?... Заодно и нам расскажете
|
|
