Лабораторный БП из импульсного компьютерного
|
|
| | Пн, 19.11.2012, 20:35 | Сообщение # 21
|
Ксюня Друзья Активность: 453
| Luugin, Может просто трансформатору крышка.
|
|
| | Пн, 19.11.2012, 20:36 | Сообщение # 22
|
Luugin Пользователи Активность: 50
| Тоже вряд ли. Звонится во всех направлениях, тем более что признаков соответствующих нет, да и характер возникновения неисправности явно полупроводниковый. Завтра продолжу поиски...
|
|
| | Пн, 19.11.2012, 20:36 | Сообщение # 23
|
Ксюня Друзья Активность: 453
| Quote (Luugin) Звонится во всех направлениях
Может в нем межвитковое кз
|
|
| | Пн, 19.11.2012, 20:36 | Сообщение # 24
|
Luugin Пользователи Активность: 50
| Если межвитковое, он уже бы закоптился сам и остальных бы "закоптил", как то транзисторы, диоды, дорожки и т. д.
Кстати, Ксюня, Вы свой ковыряли блок. У Вас же нечто подобное приключилось...
поправил Luugin - Пн, 19.11.2012, 20:23 |
|
| | Пн, 19.11.2012, 21:08 | Сообщение # 25
|
Ксюня Друзья Активность: 453
| Quote (Luugin) Вы свой ковыряли блок. У Вас же нечто подобное приключилось
Ето не мой блок.Просто на другом сайте у товарища похожая проблема.Я несколько десятков блоков отремонтировал но такой поломки не встречал.
|
|
| | Вт, 20.11.2012, 22:03 | Сообщение # 26
|
Luugin Пользователи Активность: 50
| Нашел подопытную TL-ку. Завтра поставлю на плату панель и начну исследования с "этого места", что то мне подсказывает, что здесь моё счастье кроется
Попутный вопрос знающим: какой ток примерно тянут 945 транзюки из TL-ки? В общем идея - подвязать в параллель в этой точке через оптопары 2й БП последовательно. Потянут оптовики или в промежуток еще по полевику подтулить?
В общем хочу два БП в кучу собрать. Управление и контроль по одному, второй просто повторяет действия первого. Блоки идентичные - схемы очень близкие 400Вт и 420Вт. Хочу выдавить ~80В 20А. Это максимальные параметры, а так при 80В не более 10А, и при 40В не более 20А. В обеих случаях номинальная мощность каждого их БП не превышена...
|
|
| | Вт, 20.11.2012, 23:52 | Сообщение # 27
|
Andrewe Пользователи Активность: 65

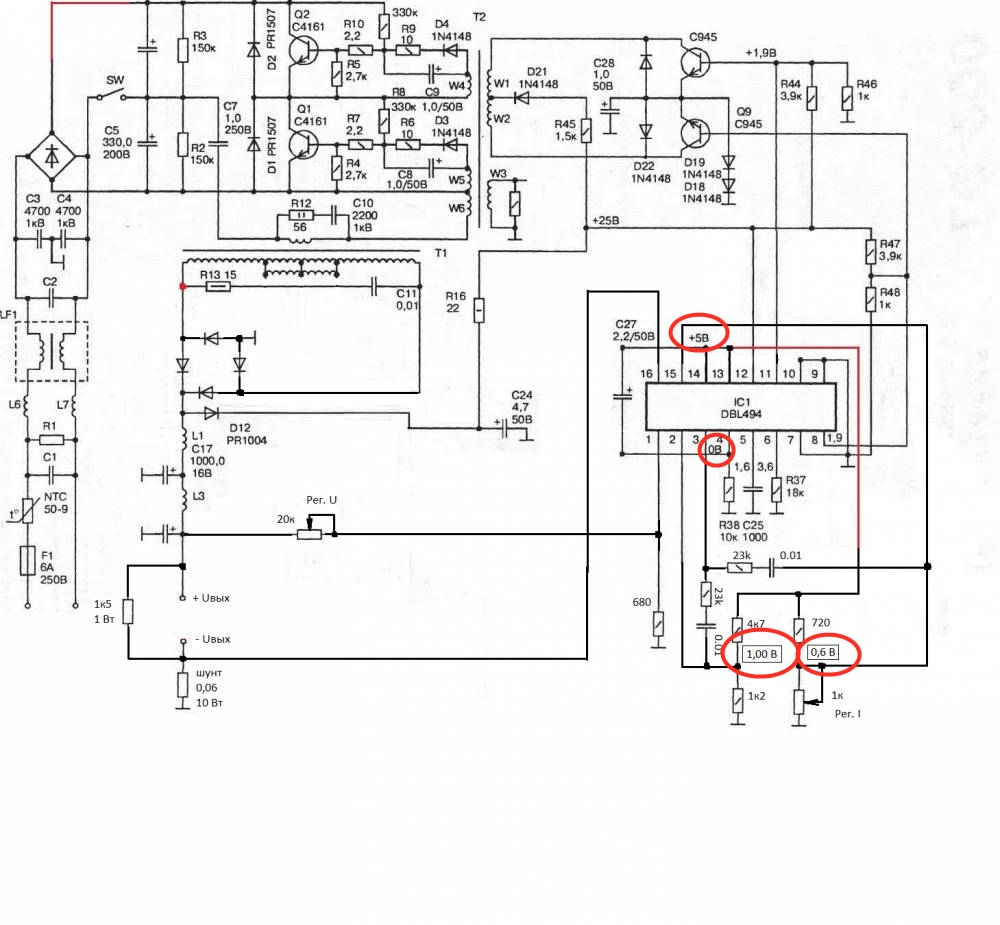

| Практически собрал как по сxеме... остается только шунт...
Подскажите а что ето за напряжения на сxеме?
|
|
| | Ср, 21.11.2012, 17:24 | Сообщение # 28
|
феска Друзья Активность: 3627
| Andrewe, контрольные замеры
|
|
| | Ср, 21.11.2012, 18:59 | Сообщение # 29
|
Luugin Пользователи Активность: 50
| Алилуйа! Поборол я его...
Предварительно выпаял TL-ку, вместо неё установил панель, из платы старинного монитора неизвестного производителя выпаял исправную и вставил в БП... результат прежний.
А вот тут началось самое интересное: начал я проверять все элементы по одному поднимая каждому ноги. Оказалось, что у меня еще и мультиметр "гонит". В общем при проверке диодов в цепи ЭК одного из силовиков исправным мультиметром показал одинаковое падение в обе стороны. Позже выяснилось, что диод таки "живой". Полупробитым оказался именно транзистор между ног К>Э (падение при прозвонке было даже чуть больше чем у диода). При демонтаже "трупика" стало понятно, почему так произошло... Транзистор этот стоит в глубокой ... дыре. Но когда я умудрился достать отвёрткой до прижимного винта - выяснилось, что он не прижат вовсе. А отпущен был в результате перегрева, от которого подплавилась изолирующая шайба. Замена транзистора решила проблему...
Интересный факт: штатные стояли 4106 с рассеиваемой мощностью 50Вт, итого 100Вт для блока питания с выдаваемой 250Вт. Я понимаю: радиатор, вентилятор, и всё же... Почему бы не поставить хотя бы 13007, а лучше 13009, у которых рассеиваемая 80 и 100 соответственно?..
|
|
| | Ср, 21.11.2012, 19:09 | Сообщение # 30
|
феска Друзья Активность: 3627
| Luugin, не много не понял про расееваемую мощьность она то тут при чем, 4106 400в*6 ампер,13007 на 8 ампер, 13009 более 10 ампер, все работают на частотах выше 10 кгц в схемах
импульстный блок питания это маятник любой сбой в работе этого маятника дает на транзисторы более 2000ват нагрузки не один не выдержит))
|
|
