О трансформаторах
|
|
| | Пн, 15.10.2012, 10:27 | Сообщение # 1
|
MAESTRO ^ Активность: 5564
| Вопросы про трансформаторы в источниках питания. Выбор, расчёт, изготовление, намотка.
|
|
| | Ср, 31.10.2012, 19:08 | Сообщение # 2
|
Wolfness Пользователи Активность: 71
| Тор от стабилизатора "Украина-2" включал в сеть через лампу 100 Вт. Читал, что рекомендуют 50-60 Вт лампочку. но у меня такой нет. )) Лампа светится примерно вполнакала. Первичка живая? Вторички там нету. Как я понимаю при межвитковом лампа должна загореться в полную силу? Раньше просто никогда не использовал этот способ, поэтому не знаю как должно быть.
поправил Wolfness - Ср, 31.10.2012, 19:09 |
|
| | Чт, 01.11.2012, 01:32 | Сообщение # 3
|
MAESTRO ^ Активность: 5564
| Так оно примерно и должно светиться. Если нет вторички, то с какой целью проверка, чтоб потом намотать? Попробуй ещё последовательно включить не лампу, а другой похожий по мощности сетевой транс.
|
|
| | Чт, 01.11.2012, 05:04 | Сообщение # 4
|
Wolfness Пользователи Активность: 71
| Quote (MAESTRO) Если нет вторички, то с какой целью проверка, чтоб потом намотать?
Да, именно с такой целью. Залью парафином и потом намотаю вторичную. Сам бывший стабилизатор, из которого я его вытащил, стоял в гараже. Вот я и решил его проверить обмотку тора через лампу. Мало ли, вдруг за давностью лет, замкнуло где.
Quote (MAESTRO) Попробуй ещё последовательно включить не лампу, а другой похожий по мощности сетевой транс.
Есть ТС-170. Если только первичку от него подключить последовательно. И что будет при таком подключении? В смысле, как определить межвитковое есть или нет, если лампы не будет? По падению/непадению напряжению?
|
|
| | Чт, 01.11.2012, 17:05 | Сообщение # 5
|
MAESTRO ^ Активность: 5564
| При замыкании в испытуемом, будет на выходах ТС-170 паспортное напряжение. А при норме - половина (вторая половина сетевого пойдёт на другой транс).
|
|
| | Чт, 01.11.2012, 17:49 | Сообщение # 6
|
Wolfness Пользователи Активность: 71
| спасибо. Все гениальное - просто! Как я сам не додумался.
|
|
| | Ср, 05.06.2013, 20:35 | Сообщение # 7
|
ACER Пользователи Активность: 150

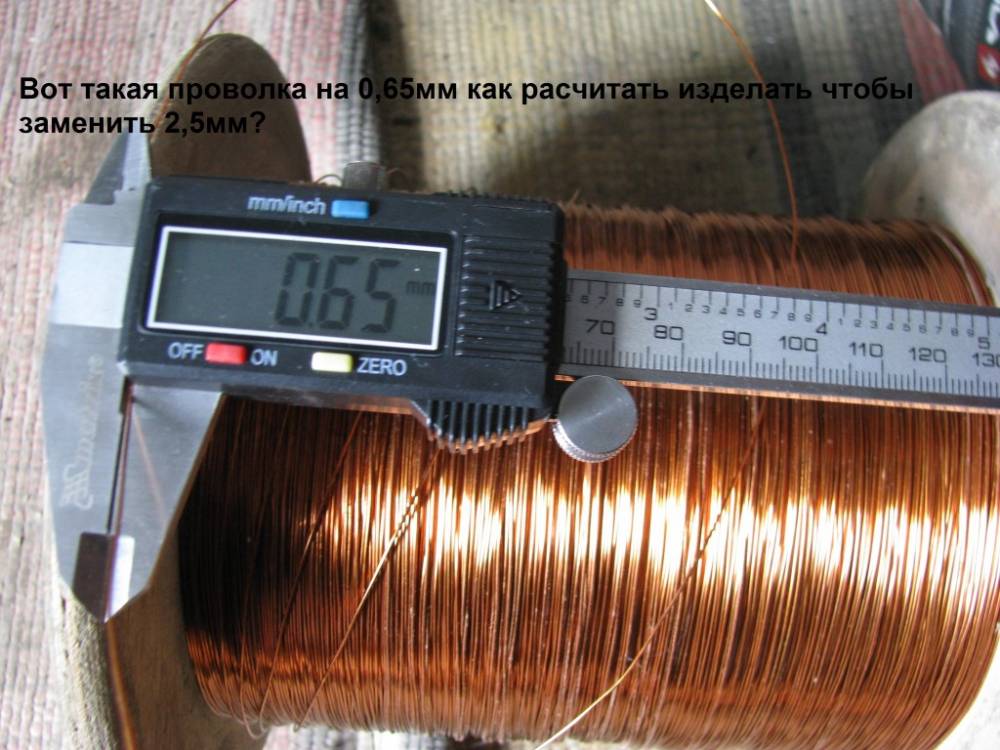

| Нужна проволка на трансформатор, диаметром сечения 2,5мм на первичную обмотку транса (800витков), тоясть - (сетевую). Ксожелению уменя нет токой проволки стаким диаметром сечения(2,5мм). Но! Есть другая проволка болие тонкая диаметром 0,65мм, можно-ли её (0,65мм) использовать в место той (2,5мм). Тоясть взять проволку которая имеитса 0,65мм сложить в 4-четыре жилы (тоясть какбы компенсировать в деаметор 2,5мм) и намотать на первичку (800-витков). Изменитса чёнебудь если быя намотал проволкой диаметром2,5мм. Вобшем какие изминения могут произойти изменитса сила тока или мощьност снизитса иззаэтого?
|
|
| | Чт, 06.06.2013, 09:09 | Сообщение # 8
|
феска Друзья Активность: 3627
| ACER, ты фантастику говоришь первичка проводом диаметром (может площадью) 2,5 мм и 800 витков даже если просто перемножить и посмотреть толщину этой катушки, а про мощность я вообще молчу это ку да нам такая не одна сеть домашняя такую мощь не даст
|
|
| | Чт, 06.06.2013, 13:56 | Сообщение # 9
|
MAESTRO ^ Активность: 5564
| Там что, 20 ампер на сетевой обмотке? Это же 5кВт мощности!
|
|
| | Чт, 06.06.2013, 14:35 | Сообщение # 10
|
ACER Пользователи Активность: 150
| феска, Там выше упомянутые значения я неправельно изложил (имел ввиду первичка 800витков проволкой диаметром 1,5-1,6мм. А на вторичку 2,5-2,7мм 80витков. И поэтому хотел заменить 2,5 на 0,65 тока незнаю как расчетать, в две или втрижилы мотать? Как расчёт сделать???
|
|
