Источники резервного и бесперебойного питания
 Сб, 25.02.2012, 22:26 | Сообщение # 21

lykas

Пользователи

 Активность: 1575

я поставил на заряд вроди бы заряжается.потом попробую запустить.
 Ср, 18.06.2014, 00:06 | Сообщение # 22

grisha-bond

Пользователи

 Активность: 30

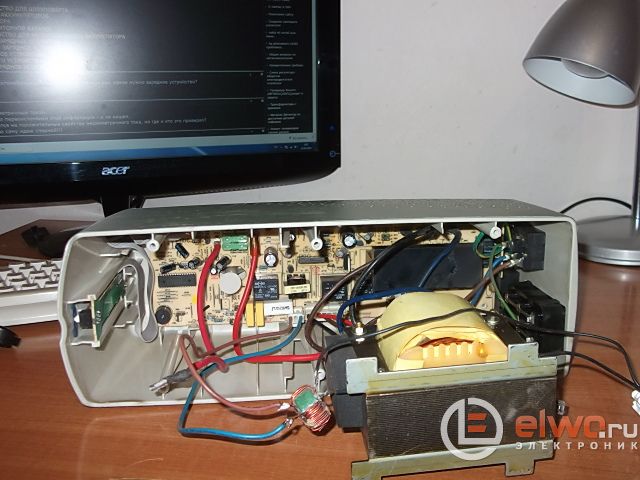

Здравствуйте! Давно не был, да вот нужда. Хочу холодильник в машину но специального для авто нет, думаю купить самый малый с компресаром ват на 60-80. Купить не проблема а вот чем питать это вопрос.....китайцовый преобразователь 12-220 не поидёт синус квадратный, взял тот такой бесперебоиник но и он не смотря на то что транс железный даёт не ту форму. Пробовал на вентиляторе нагрева нет но и на номинальные обороты не выходит. Вопрос может кто сталкивался с подобной проблемой !!!!! не хочется долго тыкать дроссели и кондёры. Пробовал через фильтр (он на фото зелёный в подвесе) плюс 16 мкф набор кондёров, пошёл лучше но всёже не то.

Если кто что пробовал поделитесь!!!!

Добавлено (17.06.2014, 23:54)
---------------------------------------------
Да ещё,,, если есть не сложная схема то кинте. В наличии есть транс 400ват с двумя по 12 в обмотками. А так же 20шт П210 smile smile взял на скупке цвет мета за 20рублей. Главное нужна синусоида!!!

Добавлено (18.06.2014, 00:06)
---------------------------------------------
50-60 герц!!

Прикрепления: 8852960.jpg (232.8 Kb)
 Пн, 30.06.2014, 14:41 | Сообщение # 23

Wolf2000

Пользователи

 Активность: 3

Привет всем. Кто нибудь повторял реально!!! схему аварийного питания? Я собрал, генератор работает, без нагрузки минус 24 в. Однако при подключении нагрузки, или єквивалента нагрузки, напряжение падает почти до нуля. Срывается генерация соответственно. Нагрузка часов 4 мА. Эквивалент нагрузки брал и 6 кОм и 26 кОм одинаково. Что можете посоветовать? Спасибо

Добавлено (30.06.2014, 14:41)
---------------------------------------------
-igRoman-, найден еще один сайт с такой схемой, однако и там просто перепечатка

 Вт, 01.07.2014, 19:12 | Сообщение # 24

-igRoman-

Друзья

 Активность: 1198

Wolf2000, самый первый раз схема появилась на этом сайте smile но это не столь важно

Значит так: у тебя проблемы с преобразователем?? я правильно понял
Тогда поступи так, как я в свое время при настройке
Аккумулятор обязательно свежий и желательно повышенной емкости - исключить просадку
Теперь отключи обратную связь (стабилитроны), на выход подключи вольтметр (мультиметр предел до 200 вольт) и светодиод с резюком 10кОм
Теперь запасись дросселями, включи схему и подтыкивай дроссель, задача выжать максимум
Сколько потребляла схема и часы я не помню
 Вс, 06.07.2014, 09:17 | Сообщение # 25

Wolf2000

Пользователи

 Активность: 3

Проблем с преобразователем нет. Он работает. Обратную связь отключал, дросселей ведро переменял. На выходе напруга до 52 в поднимается, со сталилитроном четких 24в есть, однако при подключении нагрузки почти нули. т.е. работает стабильно только холостой ход, без нагрузки
 Вс, 06.07.2014, 19:46 | Сообщение # 26

-igRoman-

Друзья

 Активность: 1198

Цитата Wolf2000 ()
Проблем с преобразователем нет

Цитата Wolf2000 ()
однако при подключении нагрузки почти нули

сам себе противоречишь
я не знаю сколько потребляет ик 1901, может и не годится этот преобразователь для этой микрухи?? есть описание там должен быть указан ток, читай

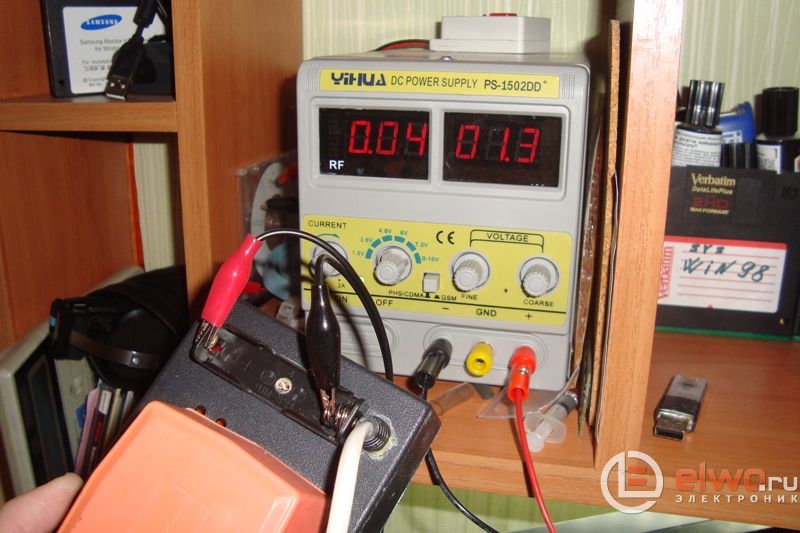

Вот потребление преобразователя, 1,3 вольта - 40мА

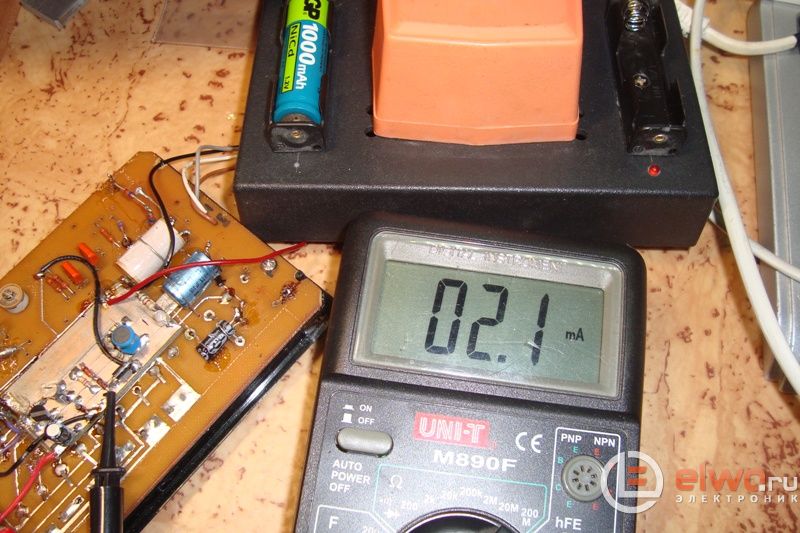

Потребление микросхемой
Прикрепления: 5328191.jpg (218.9 Kb) · 5663730.jpg (210.1 Kb)
 Сб, 09.08.2014, 16:53 | Сообщение # 27

Wolf2000

Пользователи

 Активность: 3

Моя ик1911 потребляет 4 мА (По паспорту до 8-ми). Думаю что схема годиться, однако нужно доработать.
Фото на сайте и фото сейчас различные. Вижу два источника резервного питания. Зачем?

"Вот потребление преобразователя, 1,3 вольта - 40мА "
Чего и от чего? от аккумулятора,? от сети? при работе, в холостом. Вижу подключение параллельно второму аккумулятору.

Добавлено (09.08.2014, 16:53)
---------------------------------------------
схема претерпела изменения и после этого ВСЕ работает. Проверенная мною 9 часов без света, время сохранились, свет появился, засветился индикатор
