Блоки питания
 Чт, 22.03.2012, 08:57 | Сообщение # 191

феска

Друзья

 Активность: 3627

санчес, схема на мощьных поливиках
 Чт, 22.03.2012, 16:01 | Сообщение # 192

санчес

Пользователи

 Активность: 12

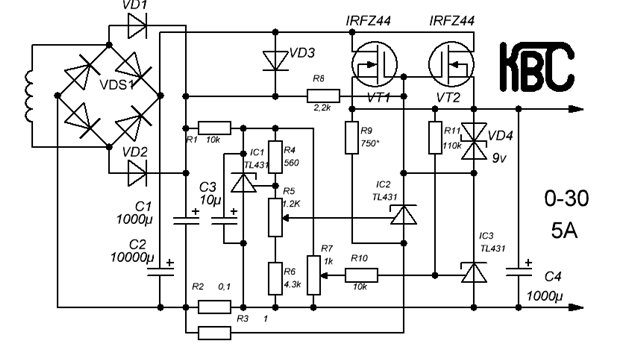

Вот схема

Добавлено (22.03.2012, 15:55)
---------------------------------------------
Хотелось бы все таки картинку под нос, а не ссылку, но хотя бы так.

Добавлено (22.03.2012, 16:01)
---------------------------------------------
БП на мощных полевиках. Регулировка 0-30 вольт, ток 5 ампер заявлено. Хотя все относительно. По справочнику один такой полевик держит 40-50 ампер и до 60 вольт. Токовая защита, только не понял как работает. Вобщем жду комментарии.

Прикрепления: 4953757.jpg (43.1 Kb)
 Пт, 23.03.2012, 08:34 | Сообщение # 193

феска

Друзья

 Активность: 3627

санчес, проблема то не в схеме в данном приборе а в трансе знаете сколько будет транс весить на 40-50 ампер и 60 вольт выше схема по сылке импульстная с относительно одинаковыми характеристиками вес будет в 30 -100 раз меньше
 Пт, 23.03.2012, 19:49 | Сообщение # 194

санчес

Пользователи

 Активность: 12

Здравствуйте. Конечно представляю, с трансами дело имел. На 50 ампер транс где то на полпути к сварочному аппарату. Я и не собирался делать источник на 50 ампер. Мне непонятно почему в БП так редко используются полевики. КПД то у них явно выше. Импульсники у меня на очереди. Лежит пара комповских блоков под переделку, на 200 и на 400ватт. Но и там ведь тоже наверное потребуется регулируемый стабилизатор, если планируется универсальный источник питания.
 Пт, 23.03.2012, 20:35 | Сообщение # 195

феска

Друзья

 Активность: 3627

да используем мы полевики просто запас прочтости у них маленький, да и кпд в данном случае несоразмерно ниже по сравнению с импульсниками и полевики не дадут нужную компенсацию потерь а 5-10 процентов это не что biggrin biggrin
 Пт, 06.04.2012, 19:15 | Сообщение # 196

санчес

Пользователи

 Активность: 12

Доброго всем дня. Купил LT 1083 для бп. Готового транса не нашел, надо мотать. Микросхема до 30 вольт по входу. Знаю что электролиты поднимают вольтаж. Знаю что под нагрузкой напряжение проседает. Не знаю на сколько. Вопрос: на сколько вольт мотать вторичку транса, чтобы на входе мс. получить приемлемое напряжение, т.е. вольт 29. Не хотелось бы спалить ее сразу, и перематывать потом транс.
 Пт, 06.04.2012, 19:47 | Сообщение # 197

феска

Друзья

 Активность: 3627

на 1-2 вольта больше чем нужно (за счет увеличения после выпрямление и посадки под нагрузкой получишь нужную напругу) но все упирается как всегда не вольтаж а в силу тока biggrin biggrin
 Сб, 07.04.2012, 17:28 | Сообщение # 198

санчес

Пользователи

 Активность: 12

Если я правильно понял, то и мотать нужно около 30 вольт вторичку?
 Сб, 07.04.2012, 18:18 | Сообщение # 199

феска

Друзья

 Активность: 3627

да мотай
 Пн, 09.04.2012, 18:29 | Сообщение # 200

санчес

Пользователи

 Активность: 12

Спасибо за подсказку. А кто нибудь на форуме имел дело с этой мс. По даташиту в типовой схеме включения там стоят емкости на входе и на выходе по 10 мкф. Мне кажется маловато. Обычно в стабилизаторах ставят емкости на тысячи мкф. Хотя буржуям наверное видней.
