Схема секундомера
 Сб, 05.01.2013, 12:02 | Сообщение # 1

Samopalkin

Пользователи

 Активность: 83

ЦИФРОВОЙ СЕКУНДОМЕР

Всем доброго времени суток! Столкнулся, я было дело, с проблемой создания секундомера. Но как ни рылся в инете, так ничего полезного и не нашёл. А эту схему мне заказал авиаремзавод для тестирования посадочных фар вертолётов. При тестировании там должен замеряться ток нагрузки выпускных двигателей при определённом установленном напряжении, а также и время выпуска и уборки фары. При изготовлении цифрового вольтметра и амперметра проблем не возникло. А вот с секундомером пришлось помучиться, потому что знаний у меня пока маловато. Главной проблемой была точность измерения времени до десятых долей секунды. Всё же авиаремзавод - это военное производство. Вот в итоге и получился у меня сертифицированный прибор, схемой которого я и хочу с вами поделиться. Желаю удачи всем, кто его захочет повторить.
PS. Есть видео работы схемы, но оно не помещается в лимитированный объём загрузок.
Прикрепления: 6828199.zip (653.3 Kb)


поправил Samopalkin - Сб, 05.01.2013, 12:06
 Сб, 05.01.2013, 12:32 | Сообщение # 2

MAESTRO

^

 Активность: 5562

Samopalkin, привет! Можешь видео залить на ютуб и дать ссылку.
 Пн, 07.01.2013, 13:27 | Сообщение # 3

Samopalkin

Пользователи

 Активность: 83

Привет, MAESTRO, и с праздником! Видео закинул.

Добавлено (07.01.2013, 13:27)
---------------------------------------------
MAESTRО, в статье есть ошибка: Частота задаётся не кварцевым резонатором, а втроенным (внутренним) генератором PIC. Удалите это сообщение.

 Пн, 07.01.2013, 13:28 | Сообщение # 4

MAESTRO

^

 Активность: 5562

Спасибо, и тебя с Рождеством! А случайно фотографий всей конструкции в корпусе (ампервольтметром) не сохранилось?
Исправлено.
 Пн, 07.01.2013, 14:32 | Сообщение # 5

Samopalkin

Пользователи

 Активность: 83

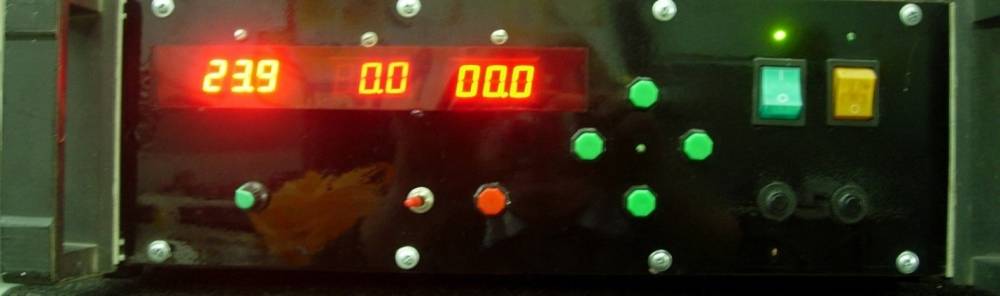

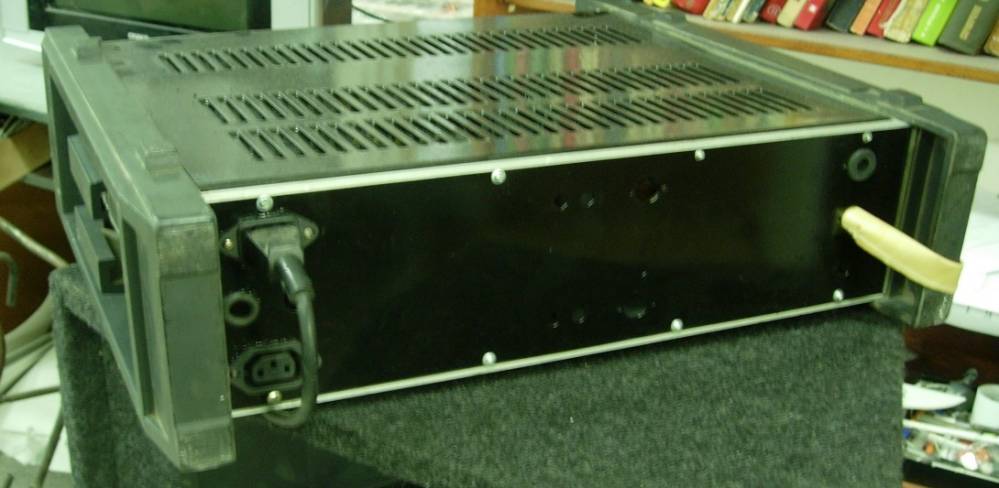

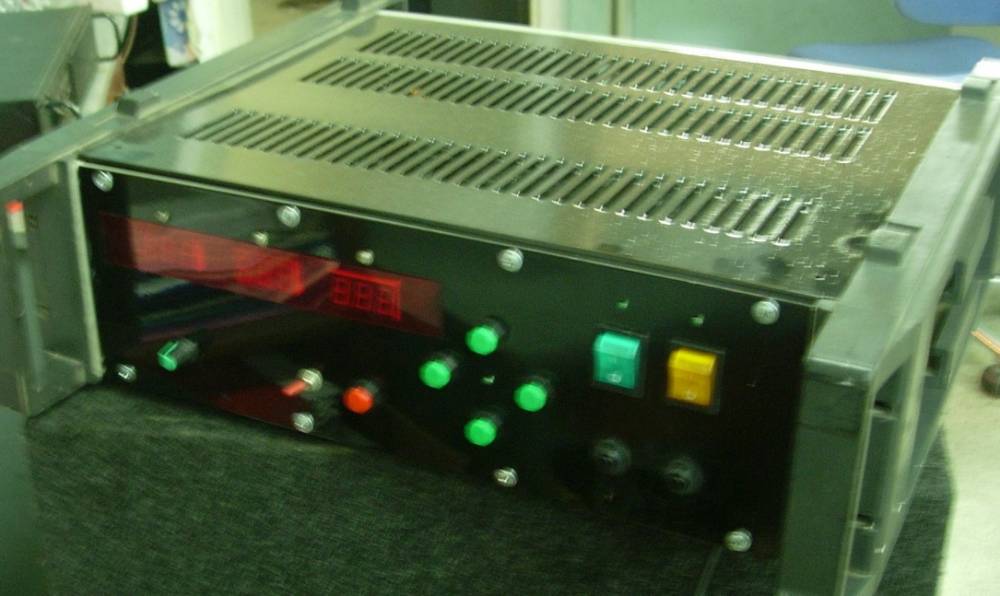

Конечно сохранилось. Вот





Прикрепления: 9248346.jpeg (61.5 Kb) · 4978944.jpeg (54.6 Kb) · 3568476.jpeg (24.4 Kb)
 Пн, 07.01.2013, 15:12 | Сообщение # 6

MAESTRO

^

 Активность: 5562

Ничего себе приборчик - прямо как заводской! Это ты сам корпус и начинку делал?
 Пн, 07.01.2013, 15:19 | Сообщение # 7

Samopalkin

Пользователи

 Активность: 83

sad Обижате, Начальник. Конечно же я всё делал сам. Только красил его мой руководитель. И мне за работу даже 15 рублей заплатили. Так что я в семье уже считай что Кормилец!

поправил Samopalkin - Пн, 07.01.2013, 15:22
 Пн, 07.01.2013, 15:28 | Сообщение # 8

MAESTRO

^

 Активность: 5562

Ну извини, работа слишком профессионально выполнена, даже как для меня... smile Тогда мегареспект! ok
 Пн, 07.01.2013, 15:45 | Сообщение # 9

Samopalkin

Пользователи

 Активность: 83

Я ещё не волшебник. Я только учусь. Правда, учусь с 6 лет. bye
 Пт, 25.01.2013, 10:46 | Сообщение # 10

maler1988

Пользователи

 Активность: 2

Samopalkin - а можете более конкретную модель микроконтроллера сказать. Я начинающий радиолюбитель, не хочу ошибиться при покупке (нашёл пока вот такой PIC16F648A-I/SO ,18 Pin, 7KB Std Flash, 256 RAM, SO18 Цена: 97.00 руб.).



Заранее спасибо!
Прикрепления: 9557395.gif (17.5 Kb)
