Простой импульсный металлодетектор Clone Pi-W
|
|
| | Сб, 23.06.2012, 18:46 | Сообщение # 1
|
bumbec Пользователи Активность: 28
| Страница автора
Данная печатка проверена. Все детали подписаны правильно.
Прибор не нуждается в настройке(надо покрутить один подстроечный резистор)
Катушка в настройке не нуждается. Стандартная катушка 25 витков провода 0.63 на оправке диаметром 25 см.Сопротивление катушки 1-2 ома. Провод до катушки обычный двухжильный(не экранированный).
Технические характеристики:
-Принцип действия импульсный
-Рабочая частота 200Гц
-Режим работы статический (динамический в последней прошивке)
-Глубина обнаружения по воздуху с датчиком кольцо 25см
-монеты 25 мм – до 30см
-золотая цепочка и мелкие золотые предметы до 5см
-кольцо золотое - 15см
-каска 80см
-максимальная глубина 120см
-Питание 8.5-15В
-Ток потребления 100-160ма
Замена ADG444 на CD4066
Список деталей
Микросхемы
Atmega8-16PU (8A-16)
CD4066 или К561КТ3 (в данной печатке вместо ADG 444 )
TL074 или TL084
Транзисторы
IRF740 или КП776А или IRF630 или IRF840
2N5551 или S9014 или КТ503 или КТ3102 – 4шт
78L05
КП501А или BSN304A или 2N7000 (или кт 315 обрезаем дорожку на базу и подключаем базу через сопротивление 7-10К)
TL431
Диоды
1N4148 или КД522---2шт
Конденсаторы
470pf - 4шт
1.5nf
10nf – 2шт
47nf
100nf - 2шт
4700,0 x 16V
1000,0 x 16V
220,0 x 16V
470,0 x 6,3V
Резисторы
20 - 2шт
47
100
390 - 2шт (от 0.25W желательно 0.5)
510
1K - 3шт
1К переменик (500 ом многооборотный )
3K - 2шт
5K1
10K - 15шт
12K - 2шт
47K
100K
2M
поправил bumbec - Вс, 24.06.2012, 19:19 |
|
| | Вс, 24.06.2012, 17:44 | Сообщение # 2
|
феска Друзья Активность: 3627
| молодец очень интерестно фоты своего готового дивайса, как пример))
|
|
| | Вс, 24.06.2012, 19:15 | Сообщение # 3
|
bumbec Пользователи Активность: 28
| ок) на днях выложу
|
|
| | Сб, 30.06.2012, 20:28 | Сообщение # 4
|
bumbec Пользователи Активность: 28

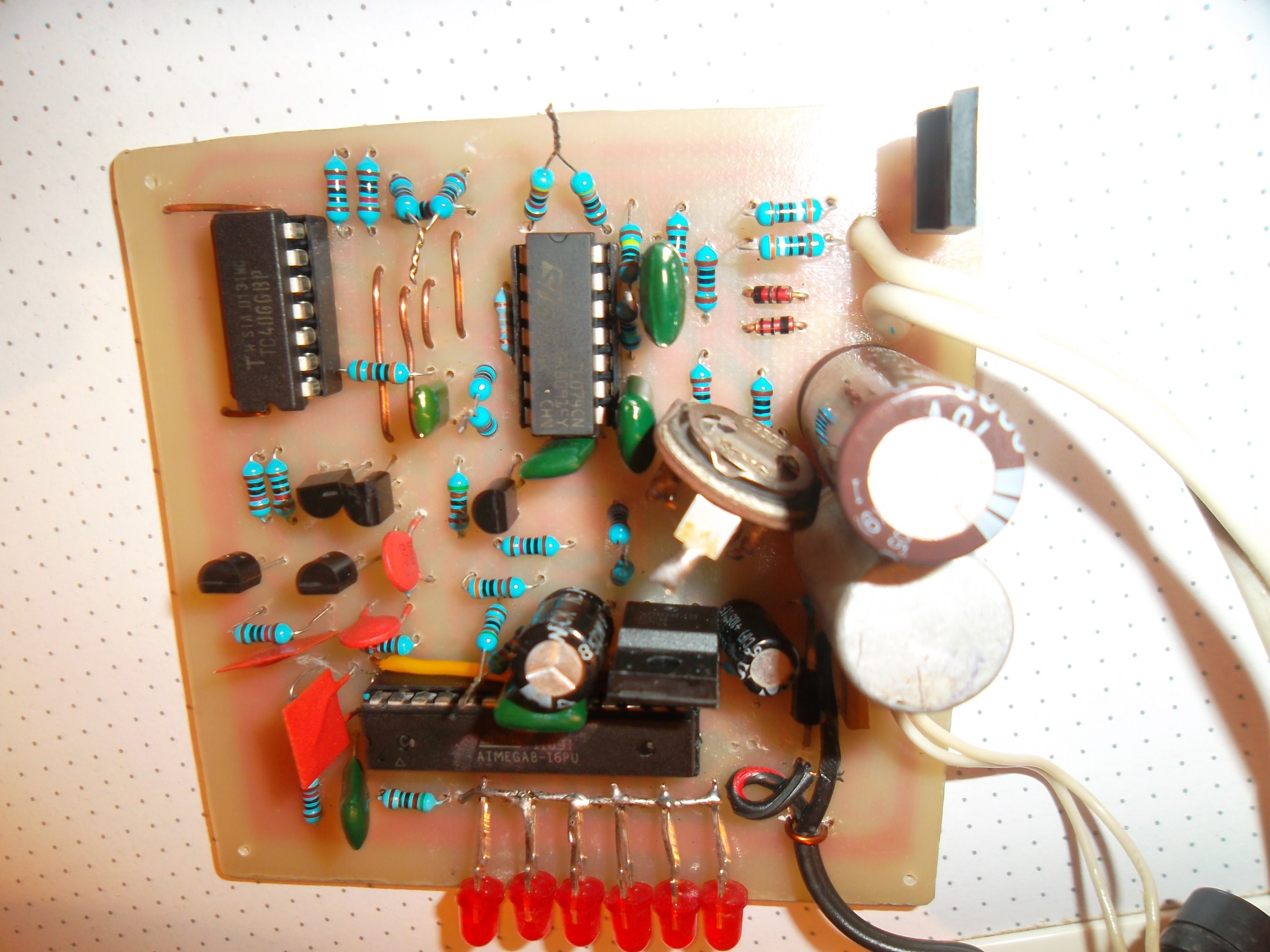

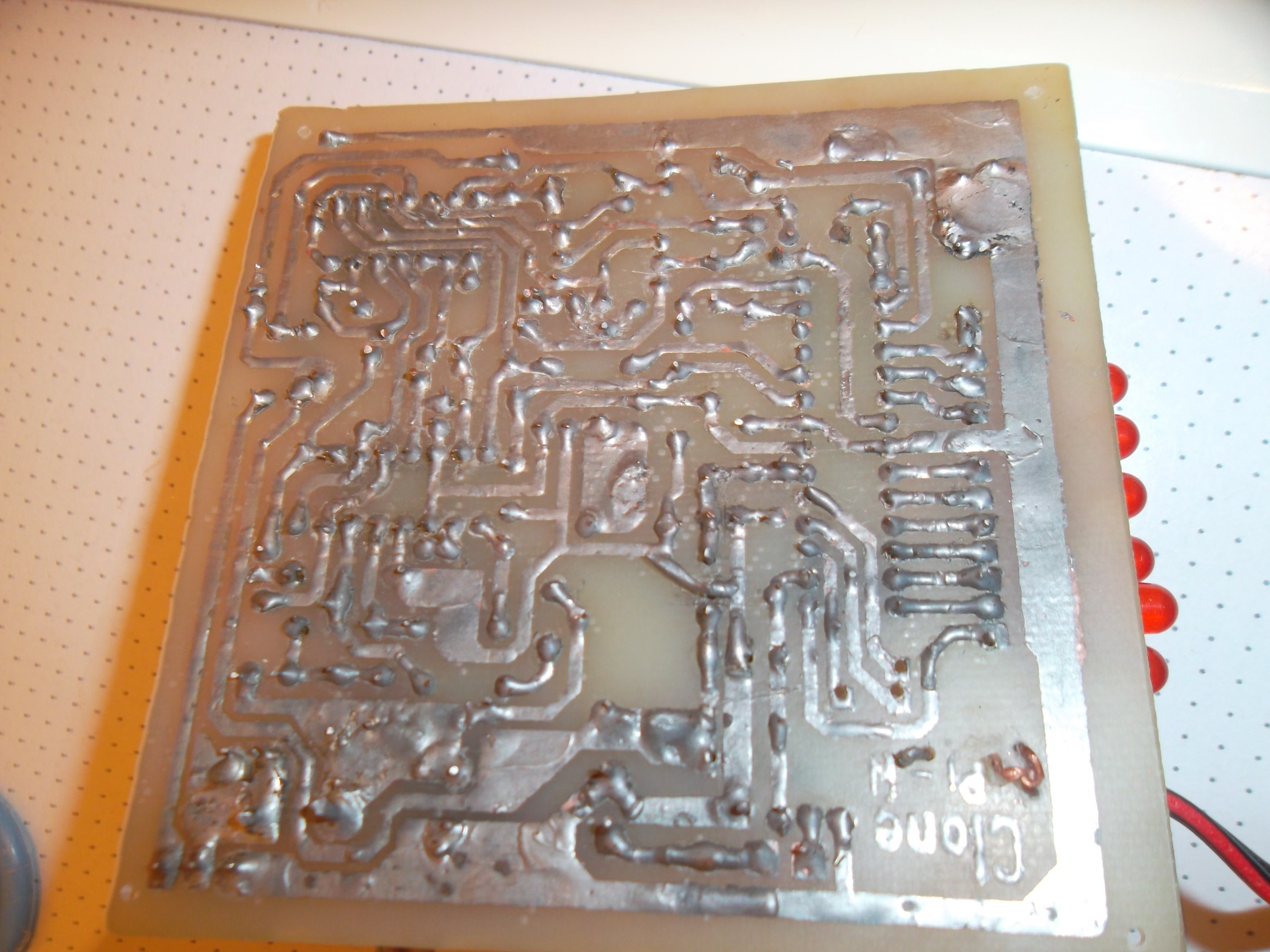

| Вот моя плата)
Транзисторы 2N5551
Конденсатор вместо 2200 по схеме 3300мкф
На звук стоит кт315 с резистором на базу 8.2К
Вместо IRF 740 стоит IRF630
Светодиоды поставил через один)
Кнопки не ставил
Чувствительность на 5 копеек СССР 30см при диаметре датчика 25см
поправил bumbec - Сб, 30.06.2012, 20:44 |
|
| | Пн, 01.10.2012, 14:50 | Сообщение # 5
|
fangorn Пользователи Активность: 32
| bumbec, буду делать) а печатка для кнопок есть? чот я на сайте автора не найду сколько витков матать?
поправил fangorn - Пн, 01.10.2012, 15:39 |
|
| | Пн, 01.10.2012, 20:14 | Сообщение # 6
|
Diletant8143 Пользователи Активность: 2
| matai 25 vitkov provada 0,5mm na oprave 200mm Добавлено (01.10.2012, 20:14)
---------------------------------------------
fangorn, smotri sait www.radioskot.ru
tam eta tema chorosho razdvinuta.
tam jest otvety na vse voprosy
|
|
| | Вт, 20.11.2012, 10:36 | Сообщение # 7
|
chelsi Пользователи Активность: 3
| Добрый день , тоже хочу сделать прибор , с печаткой вроде разобрался , bumbec - спасибо за печатку , вот только что не понятно , так это прошивки , там их много , и на какой остановится ?
|
|
| | Вт, 20.11.2012, 12:35 | Сообщение # 8
|
феска Друзья Активность: 3627
| chelsi, на последней версии она самая удобная
|
|
| | Вт, 20.11.2012, 16:01 | Сообщение # 9
|
chelsi Пользователи Активность: 3
| ФЕСКА спасибо , эта та которая 1.0.1 ?
|
|
| | Ср, 21.11.2012, 18:40 | Сообщение # 10
|
феска Друзья Активность: 3627
| chelsi, эта та которая 1,2,5
|
|
