Металоискатель Volksturm архив3
|
|
| | Вт, 15.12.2009, 13:21 | Сообщение # 1
|
MAESTRO ^ Активность: 5564
| Обсуждаем схему и модификации металлоискателя Volksturm
Советуем ознакомится с архивами форума: Архив1 Архив2
Форум содержит большинство ответов на популярные вопросы, поэтому прежде чем спросить - внимательно прочитайте обсуждение, возможно информация уже есть. Список основных ответов про сборку металлоискателя смотрите тут.
|
|
| | Сб, 18.06.2011, 08:58 | Сообщение # 651
|
deman8455 Пользователи Активность: 24
| abbater, у меня такая же беда!на RX НИКАКОЙ РЕАКЦИИ НА ДЕНАМИКЕ ПРИ ПРЕКАСНОВЕНИИ Добавлено (18.06.2011, 08:58)
---------------------------------------------
феска, что именно я там должен увидеть?на прикосновение пальцем на эту микросхему реакция на денамик идет!могли бы сказать какое наприжение должно быть там!
|
|
| | Сб, 18.06.2011, 15:47 | Сообщение # 652
|
радиолюбитель Друзья Активность: 625
| deman8455, abbater, Ну пробуем тогда так! Без рх у вас писк есть и регулируется???
если да то строим в резонанс катушки ! Это сделано подключаемтх рх и накладываем друг на друга! В класическом исполнении мд ток не более 100 мА!!!!
теперь прибор на ставим на переменку один конец общий второй к 3 ноге U1
та должно быть небольшое напряжение и менятся при сдвигании и раздвигании катушек!
Дальше меряем на первой ноге! Напряжение у меня было от 0 до 6 вольт в зависимости от того как сведены катушки! Сводим по минималке ! это будет ноль!
Берём кусок омеднённого текстолита и проводим над катушкой если нет реакции меняем ключь U3! Дальше отпишитесь будем гадать!!!!
|
|
| | Сб, 18.06.2011, 16:25 | Сообщение # 653
|
deman8455 Пользователи Активность: 24

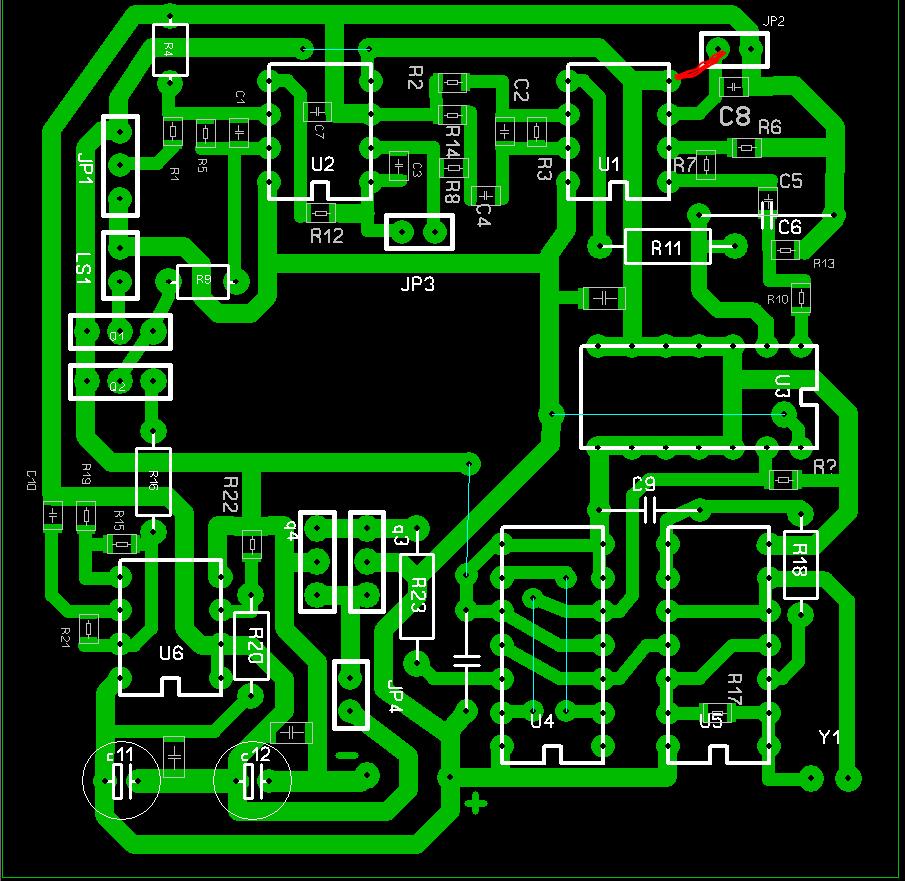

| радиолюбитель, Значит так!Писк у меня есть и на громкость он регулируется! но не регулирует JP3 ТОЕСТЬ КРУЧУ ЕГО,А ПИСК КАК ЕСТЬ ТАК И ПИЩИТ,А РАНЬШЕ УХОДИЛ,ДО ТОГО КАК Я ЗАМКНУЛ В МЕСТЕ УКАЗАННОМ НА КАРТИНКЕ!ВОТ И СПРАШИВАЮ МОЖ ЧЕ ПОЛЕТЕЛО?!ВООБЩЕМ JP3 ПЕРЕСТАЛ РЕГУЛИРОВАТЬ А JP1 РЕГУЛИРУЕТ! Добавлено (18.06.2011, 16:25)
---------------------------------------------
радиолюбитель, КОГДА ПОДНОСИМ ТЕКСТОЛИТ ДЕНАМИК ДОЛЖЕН ПЕЩАТЬ И РЕАГИРОВАТЬ ИЗМЕНЯЯ ТОН ИЛИ ОН ДОЛЖЕН БЫЛ МОЛЧАТЬ И ПРИ ПРИБЛЕЖЕНИИ КАТУШКИ ЗАПИЩАТЬ.???
поправил deman8455 - Сб, 18.06.2011, 16:21 |
|
| | Сб, 18.06.2011, 19:37 | Сообщение # 654
|
феска Друзья Активность: 3627
| deman8455, Ж3 это сенс он регулирует коэфициент усиления если не чего усиливать то и регулировать он не че не может
при замыкании ж2 как показано у вас на схеме может вылететь весь усилительный каскад и ключ
|
|
| | Вс, 19.06.2011, 06:14 | Сообщение # 655
|
deman8455 Пользователи Активность: 24
| феска, спасибо
|
|
| | Вс, 19.06.2011, 06:57 | Сообщение # 656
|
abbater Пользователи Активность: 133
| deman8455 что заработало
|
|
| | Вс, 19.06.2011, 09:55 | Сообщение # 657
|
deman8455 Пользователи Активность: 24
| abbater, та мне u3 менять надо!
|
|
| | Вс, 19.06.2011, 15:33 | Сообщение # 658
|
кт325 Пользователи Активность: 19
| sens регулирует звук в динамике!треш вроде тоже работает но динамик начинает пищать только когда треш повернут на 5мм!на tx переменное напряжение 0.2 вольта подключаю катушку показывает ноль тыкаю конденсаторы ,не чего не меняется так же 0 !постоянное напряжение на выходе тх 0.в8!трогаю рх писк меняется !кручу треш в самое левое положения писка нет но когда дотрагиваюсь рх, пищит
поправил кт325 - Вс, 19.06.2011, 16:07 |
|
| | Вс, 19.06.2011, 16:16 | Сообщение # 659
|
феска Друзья Активность: 3627
| кт325, усилитльный касад работает ключ тоже генератор наверное тоже транзисторы к3 и к4 наверно нет и нет резонанса частоту мерели??
|
|
| | Вс, 19.06.2011, 22:38 | Сообщение # 660
|
кт325 Пользователи Активность: 19
| нет чистомера к сожеленью !без него как нибудь это можно сделать?
|
|
