Металоискатель Volksturm архив3
|
|
| | Вт, 15.12.2009, 13:21 | Сообщение # 1
|
MAESTRO ^ Активность: 5564
| Обсуждаем схему и модификации металлоискателя Volksturm
Советуем ознакомится с архивами форума: Архив1 Архив2
Форум содержит большинство ответов на популярные вопросы, поэтому прежде чем спросить - внимательно прочитайте обсуждение, возможно информация уже есть. Список основных ответов про сборку металлоискателя смотрите тут.
|
|
| | Пт, 17.06.2011, 20:03 | Сообщение # 641
|
deman8455 Пользователи Активность: 24
| Привет все!собрал металлоискатель,подключил катушки,покрутил переменные резистроры ,появился писк!развожу катушки всторону писк не проподает!не могу понять он должен быть или нет!я новечек объясните может что не так?на ТХ без резананса напряжение тока 3 вольта!после этого замкнул выходы RX и ток на TX стал 1 вольт!что могло полететь?и какое напряжение должно быть на RX.
поправил deman8455 - Пт, 17.06.2011, 20:34 |
|
| | Пт, 17.06.2011, 21:13 | Сообщение # 642
|
феска Друзья Активность: 3627
| deman8455, читай схему откуда там что возьмется без катух??
|
|
| | Пт, 17.06.2011, 21:31 | Сообщение # 643
|
deman8455 Пользователи Активность: 24
| феска, ты напряжение имеешь в веду? Добавлено (17.06.2011, 21:31)
---------------------------------------------
феска, напряжения нет на катухи ток не идет!
|
|
| | Пт, 17.06.2011, 22:57 | Сообщение # 644
|
феска Друзья Активность: 3627
| deman8455, да
напряжение только на ТХ, на на рх будет только передаточное эдс, напряжения в условиях трансформаторной связи, которую мы сводим на нет настраивая ноль
|
|
| | Пт, 17.06.2011, 23:28 | Сообщение # 645
|
deman8455 Пользователи Активность: 24

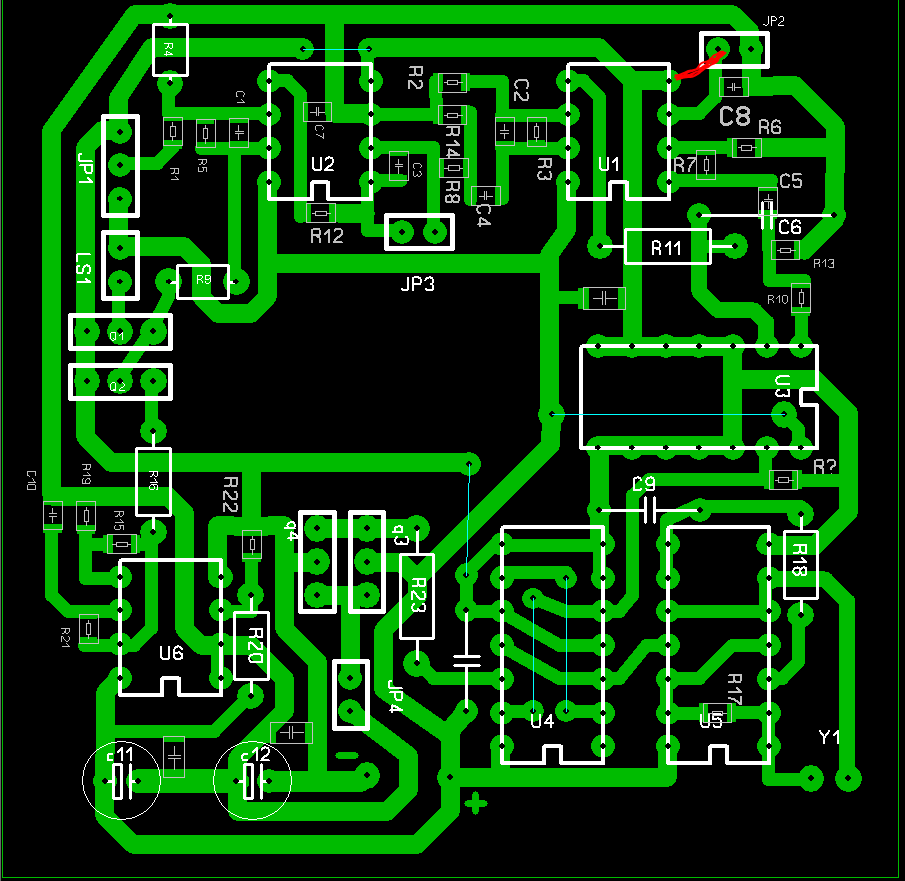

| феска, У меня такой вопрос! У меня два кантакра замкнули отметил красным на рисунке!После этого JP3 перестал реагировать на денамик! Ток на ТХ уменьшился был 3в стал 1в !На прикосновения пальца не реагирует микросхеа U4 ! Динамик пищит в любом положении регулятора JP3 ,а не как в описании на крайнем полодении JP3 ,а JP1 ГРОМКОСТЬ РЕГУЛИРУЕТ! В чем может быть дело?
поправил deman8455 - Пт, 17.06.2011, 23:35 |
|
| | Пт, 17.06.2011, 23:30 | Сообщение # 646
|
deman8455 Пользователи Активность: 24
| феска,
|
|
| | Сб, 18.06.2011, 06:33 | Сообщение # 647
|
abbater Пользователи Активность: 133
| Уважаемие модератори если вас особо не затруднит помогите мне настроить довести до ума мд .РАДИОЛЮБИТЕЛЬ мне уже помог половину платы запустит за это ему БОЛЬШОЕ СПАСИБО ,а вот вторую где стоят микросхеми U1,U2 и U3 нет на прикосновения на вход RX в динамике никакой реакции.Кто может дать замери на эти микросхеми как это зделал Радиолюбитель или как то иначе .Разберая поодельносте цепочку микросхем и радиодеталей что бы попростому.Вызначая рабочую часть.
поправил abbater - Сб, 18.06.2011, 07:20 |
|
| | Сб, 18.06.2011, 06:40 | Сообщение # 648
|
феска Друзья Активность: 3627
| deman8455, делитель посмотри на первой половине у6 ты замкнул питание
|
|
| | Сб, 18.06.2011, 07:08 | Сообщение # 649
|
феска Друзья Активность: 3627
| abbater, все рекомендации уже даны у тебя не единственного такие проблемы читай посты ответы уже даны
|
|
| | Сб, 18.06.2011, 07:24 | Сообщение # 650
|
abbater Пользователи Активность: 133
| Так почемуже как сказано свише что правильно спаяна плата должна запуститься сразу и не безкаких либо доработок а мы если чтото неработает добавляем новые детали в схему
|
|
