Волькштурм (volkshturm) простой и неприхотливый МД
|
|
| | Пн, 25.02.2013, 14:59 | Сообщение # 1
|
феска Друзья Активность: 3627
| Обсуждаем схему и модификации металлоискателя Volksturm
FAQ по настройке прибора FAQ
Советуем ознакомится с архивами форума:
Архив1
Архив2
Архив3
Архив4
Архив5
Архив 6
Архив 7
Форум содержит большинство ответов на популярные вопросы, поэтому прежде чем спросить - внимательно прочитайте обсуждение, возможно информация уже есть. Список основных ответов про сборку металлоискателя смотрите тут.
схема основной модификации
новый звуковой модуль к volkshtyrm
доработанная схема с улучшенными характеристиками
схема с последними изменениями volk
|
|
| | Чт, 06.06.2013, 15:18 | Сообщение # 171
|
феска Друзья Активность: 3627

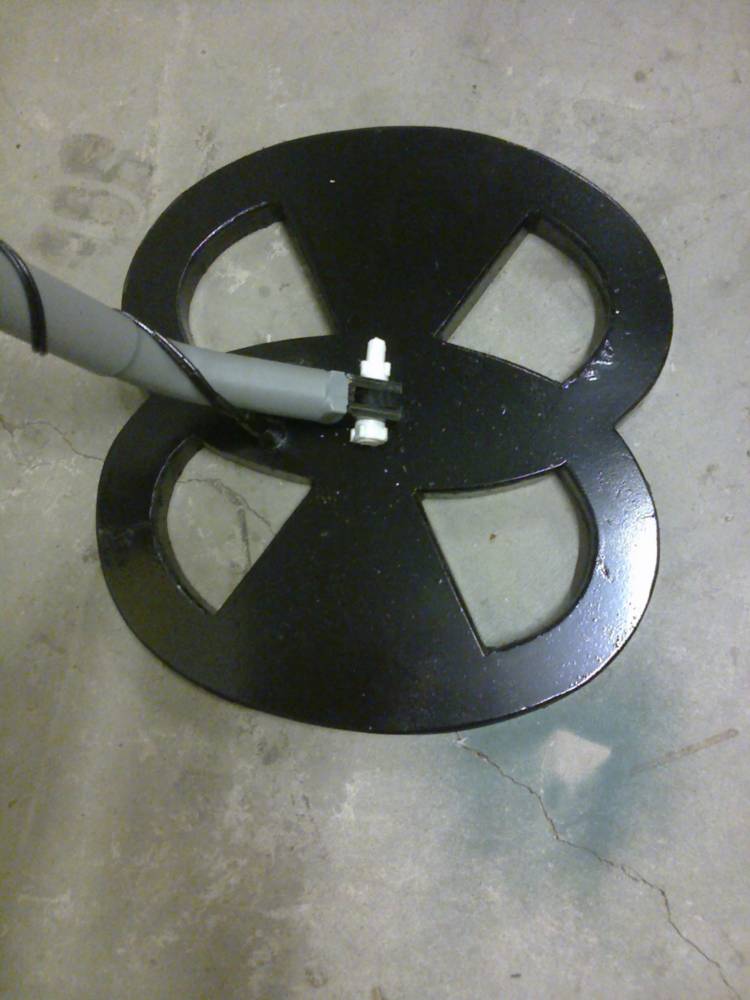

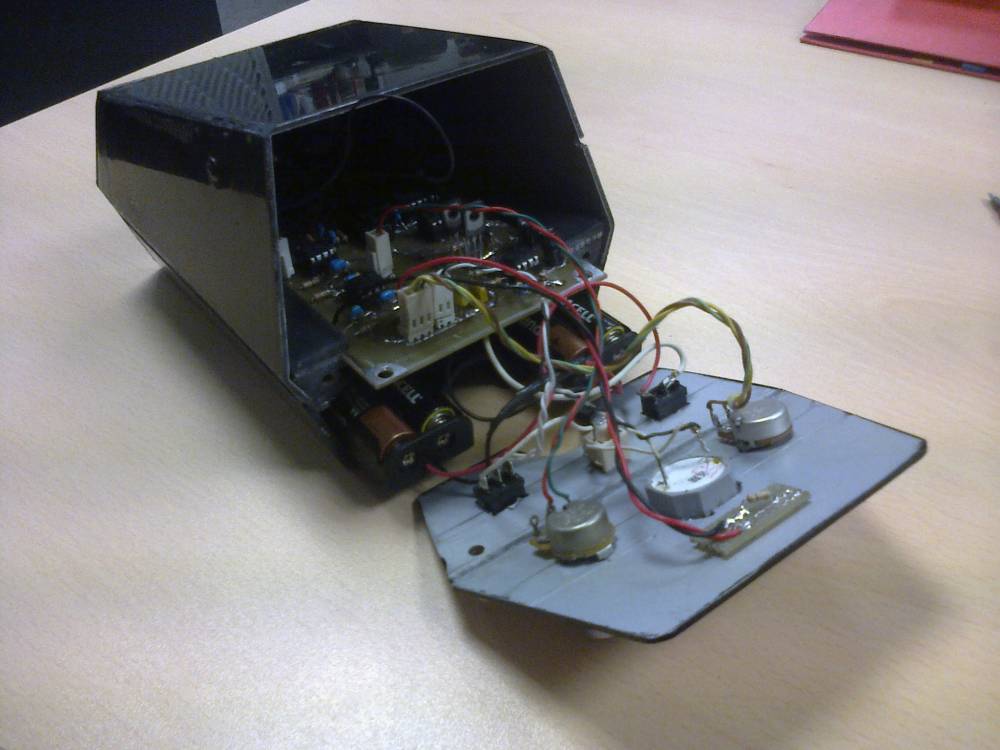

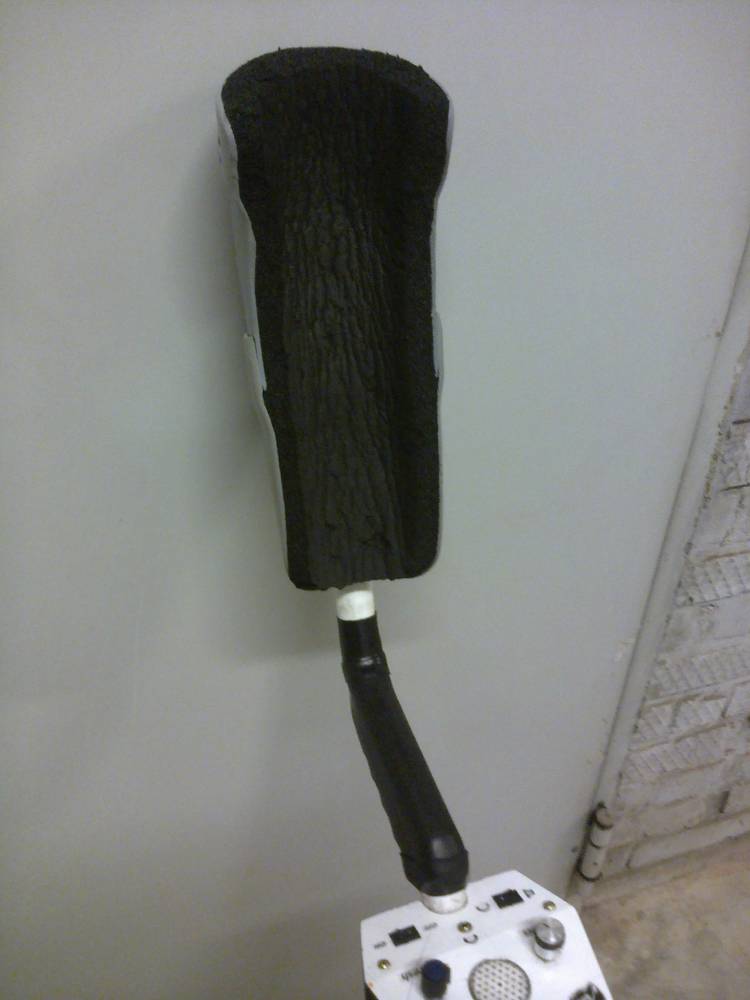

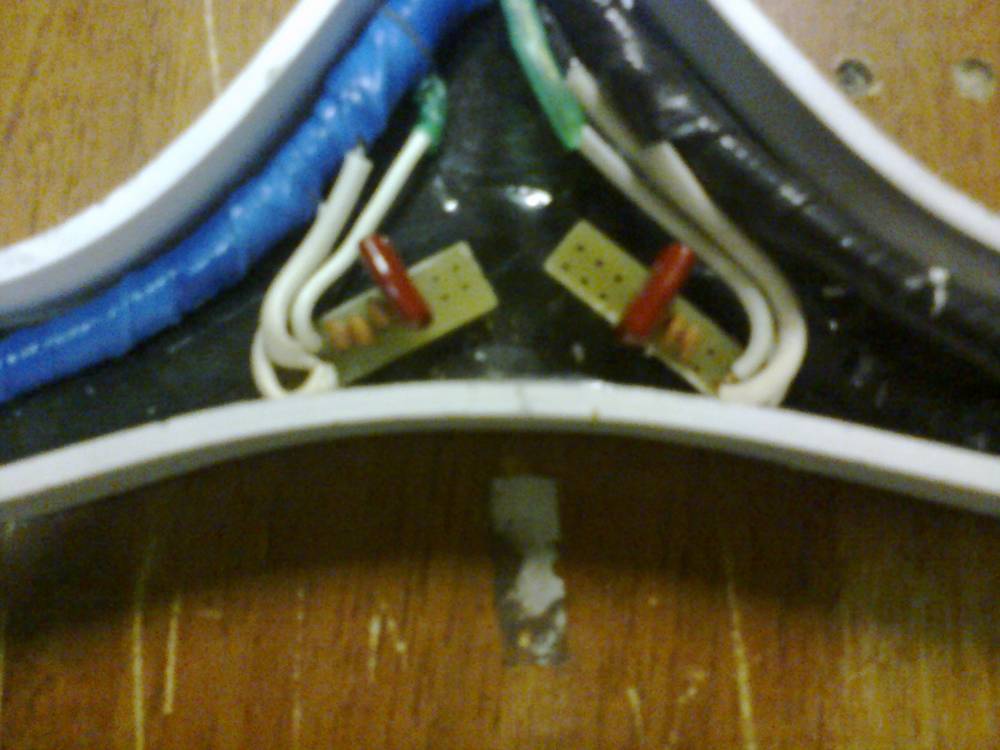

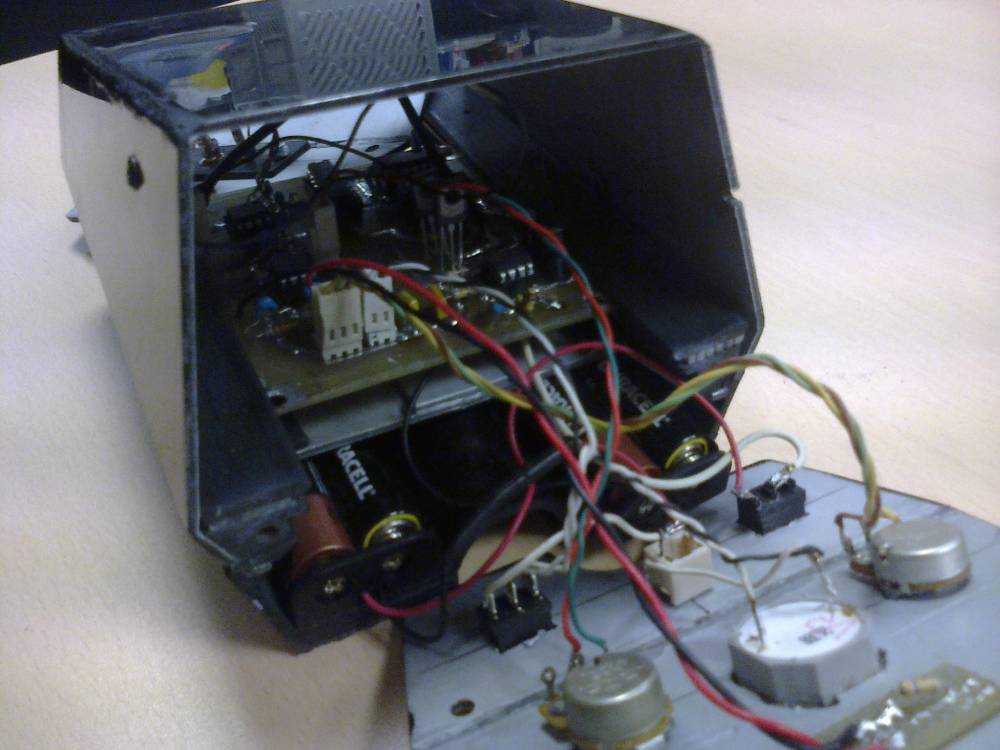

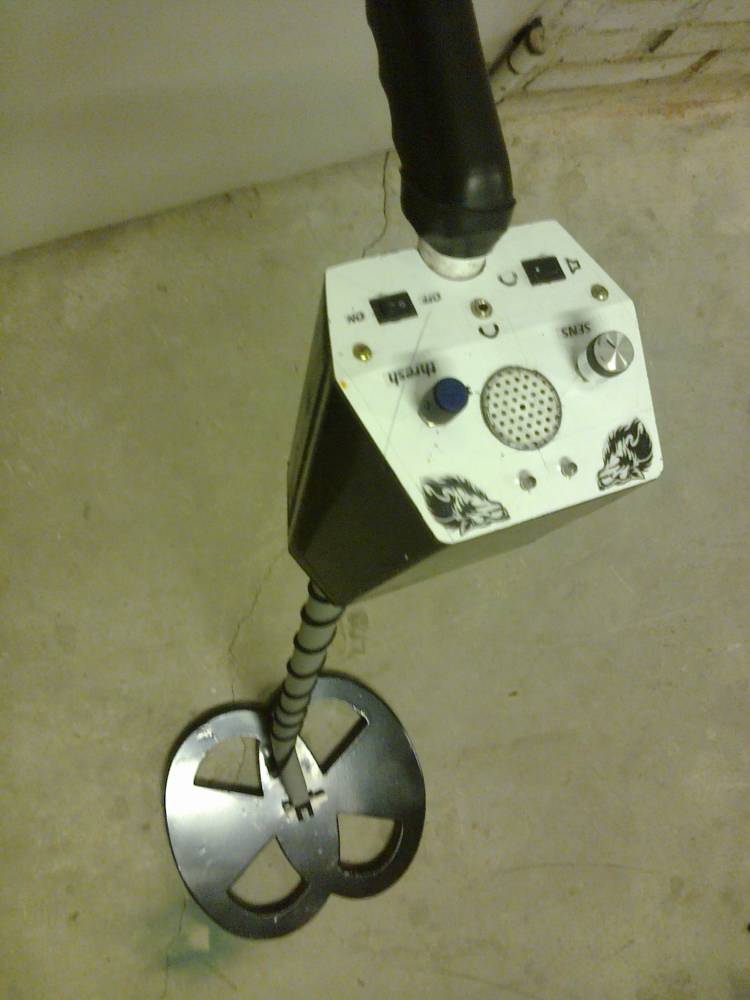

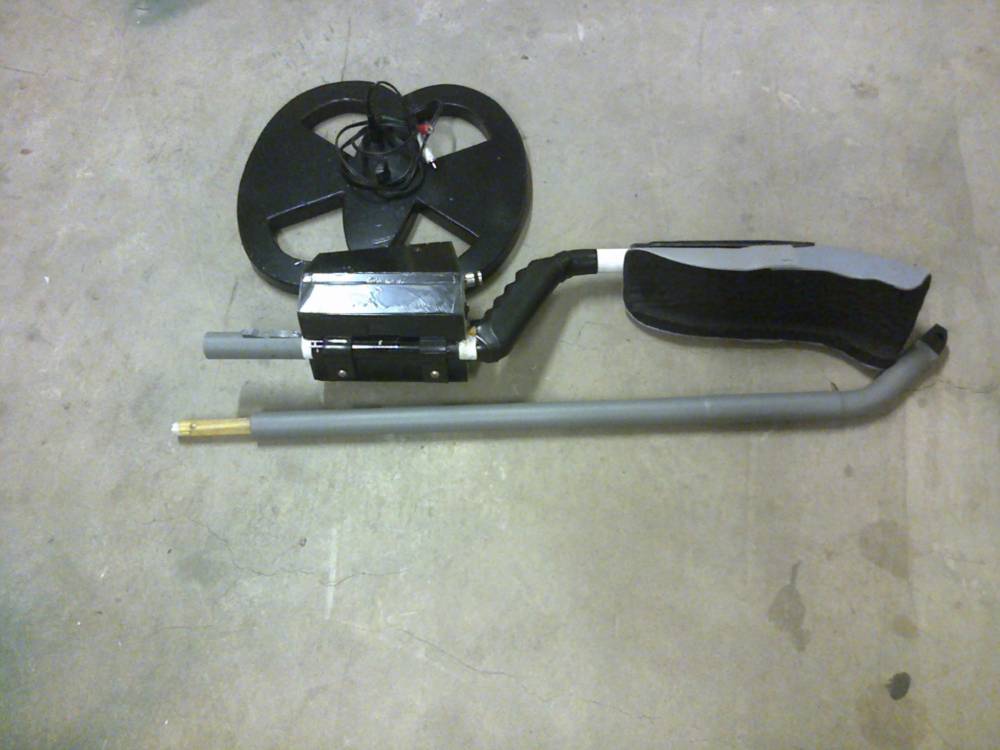

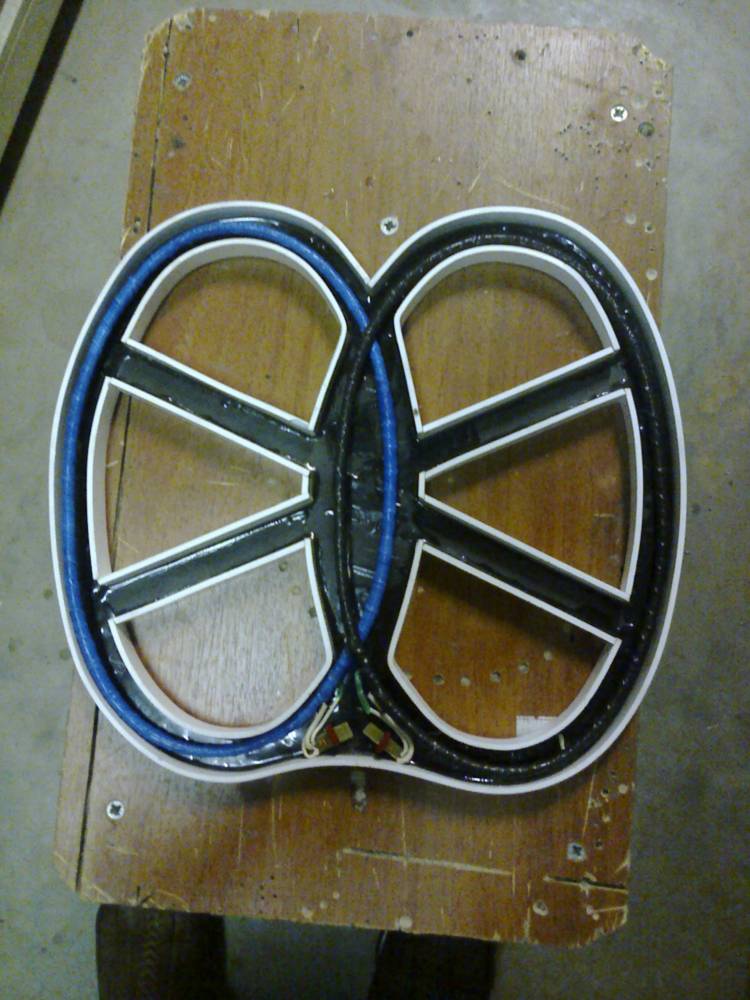

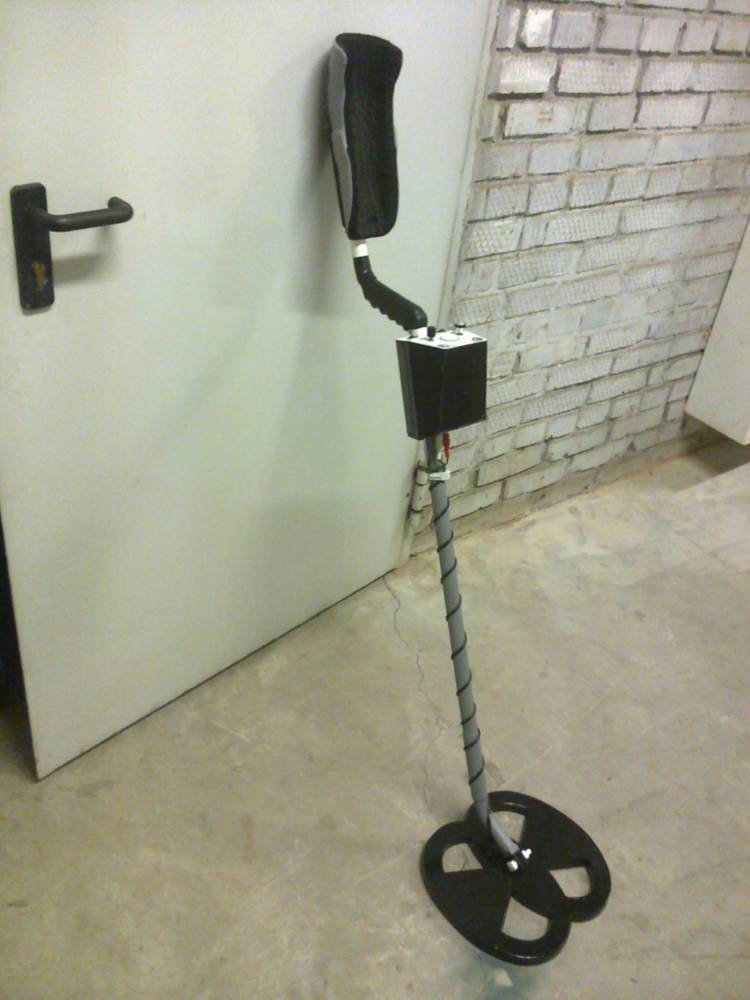

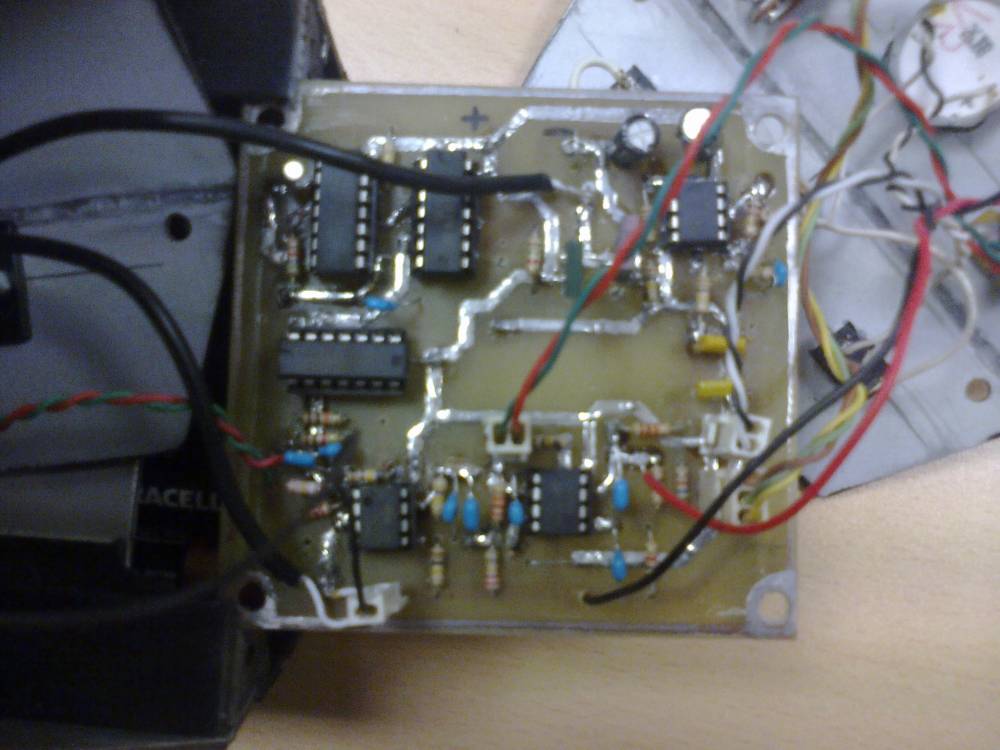

| praktik, карасавец офигенный для первого то прибора
|
|
| | Пт, 07.06.2013, 07:19 | Сообщение # 172
|
sigmen Пользователи Активность: 30
| феска, а катушки мотать нужно соцельным проводом,а прерывать можно.или нет
|
|
| | Пт, 07.06.2013, 07:42 | Сообщение # 173
|
феска Друзья Активность: 3627
| sigmen, каждую половинку мотать цельным хотя если выбора нет можно очень аккуратно спаять и покрыть лаком, но это место пайки не должно быть внутри катушки только снаружи (так как будет составлять зазор а это добротность)
|
|
| | Пт, 07.06.2013, 09:11 | Сообщение # 174
|
praktik Пользователи Активность: 7
| Феска , спасибо за оценку ! Не подскажешь рабочую схему индикатора разряда батарей ?
|
|
| | Пт, 07.06.2013, 09:31 | Сообщение # 175
|
феска Друзья Активность: 3627

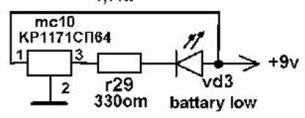

|  praktik, для москвичей есть вообще простая
|
|
| | Пт, 07.06.2013, 12:48 | Сообщение # 176
|
praktik Пользователи Активность: 7
| Феска , такую схему видел , но у меня питание 12 вольт , хотелось что бы диод срабатывал при падении напряжения до 9 вольт .
|
|
| | Сб, 08.06.2013, 19:12 | Сообщение # 177
|
феска Друзья Активность: 3627
| praktik, даташит открой с собери аналог с применением другого резистора схема компонатора
|
|
| | Сб, 08.06.2013, 21:11 | Сообщение # 178
|
sigmen Пользователи Активность: 30
| феска, а если допустим зделать меньшими размерами катушки прямоугольные,то тогда по сколько витков нужно мотать
|
|
| | Сб, 08.06.2013, 21:18 | Сообщение # 179
|
феска Друзья Активность: 3627
| sigmen, главное добротность  квадратные счести тяжелее, витков тх 60-120 (0,4-0,8), рх 80-360 (0,3-0,6)
|
|
| | Сб, 08.06.2013, 22:33 | Сообщение # 180
|
sigmen Пользователи Активность: 30
| феска, а какие легче? И тоже посколько мотать
|
|
