Волькштурм (volkshturm) простой и неприхотливый МД
|
|
| | Пн, 25.02.2013, 14:59 | Сообщение # 1
|
феска Друзья Активность: 3627
| Обсуждаем схему и модификации металлоискателя Volksturm
FAQ по настройке прибора FAQ
Советуем ознакомится с архивами форума:
Архив1
Архив2
Архив3
Архив4
Архив5
Архив 6
Архив 7
Форум содержит большинство ответов на популярные вопросы, поэтому прежде чем спросить - внимательно прочитайте обсуждение, возможно информация уже есть. Список основных ответов про сборку металлоискателя смотрите тут.
схема основной модификации
новый звуковой модуль к volkshtyrm
доработанная схема с улучшенными характеристиками
схема с последними изменениями volk
|
|
| | Ср, 05.06.2013, 17:07 | Сообщение # 161
|
sigmen Пользователи Активность: 30
| катушки ещё не мотал
|
|
| | Ср, 05.06.2013, 21:16 | Сообщение # 162
|
Boberrr Пользователи Активность: 8
| Тогда всё в порядке
|
|
| | Чт, 06.06.2013, 11:20 | Сообщение # 163
|
феска Друзья Активность: 3627
| Boberrr, светики став те на 7 ноге u1b,
по поводу модуля вместо с5 он улучшает дискрим, а именно превращает волка в см2
|
|
| | Чт, 06.06.2013, 11:23 | Сообщение # 164
|
sigmen Пользователи Активность: 30
| феска, А что мне делать дальше,как мне быть Добавлено (06.06.2013, 11:23)
---------------------------------------------
Мультиметром проверить это не как нельзя
|
|
| | Чт, 06.06.2013, 11:47 | Сообщение # 165
|
феска Друзья Активность: 3627
| sigmen, а виртуальный частотомер сложно что ли сделать, джек 3,5 в звуковуху на одну жилу резистор 10 ком, качаем прогу все втыкаем и видем, все подробно написано в FAQ
|
|
| | Чт, 06.06.2013, 12:11 | Сообщение # 166
|
sigmen Пользователи Активность: 30
| спасибо,а чё за прога,как называется
|
|
| | Чт, 06.06.2013, 12:40 | Сообщение # 167
|
феска Друзья Активность: 3627
| sigmen, там все написано их очень много качай все
|
|
| | Чт, 06.06.2013, 13:32 | Сообщение # 168
|
Boberrr Пользователи Активность: 8
| феска, я вот смотрю на схему и понимаю, что я чего-то не понимаю
Действительно, вместо стрелочника можно было легко поставить и светодиоды (я слепой идиот, да), но почему плохо работает на выходе операционника u2b? Тоесть почему на выходе u2b одна полярность только?
За тычок спасибо )
А, всё, понял, это ж с u6b импульсы однополярные идут.
поправил Boberrr - Чт, 06.06.2013, 14:07 |
|
| | Чт, 06.06.2013, 15:00 | Сообщение # 169
|
praktik Пользователи Активность: 7

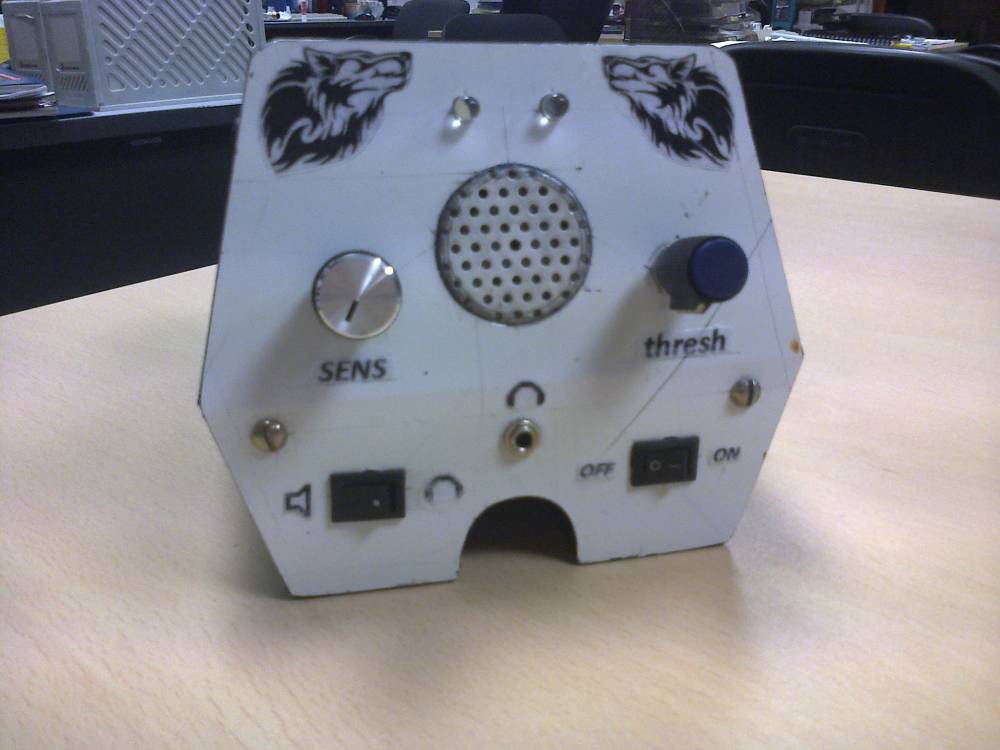

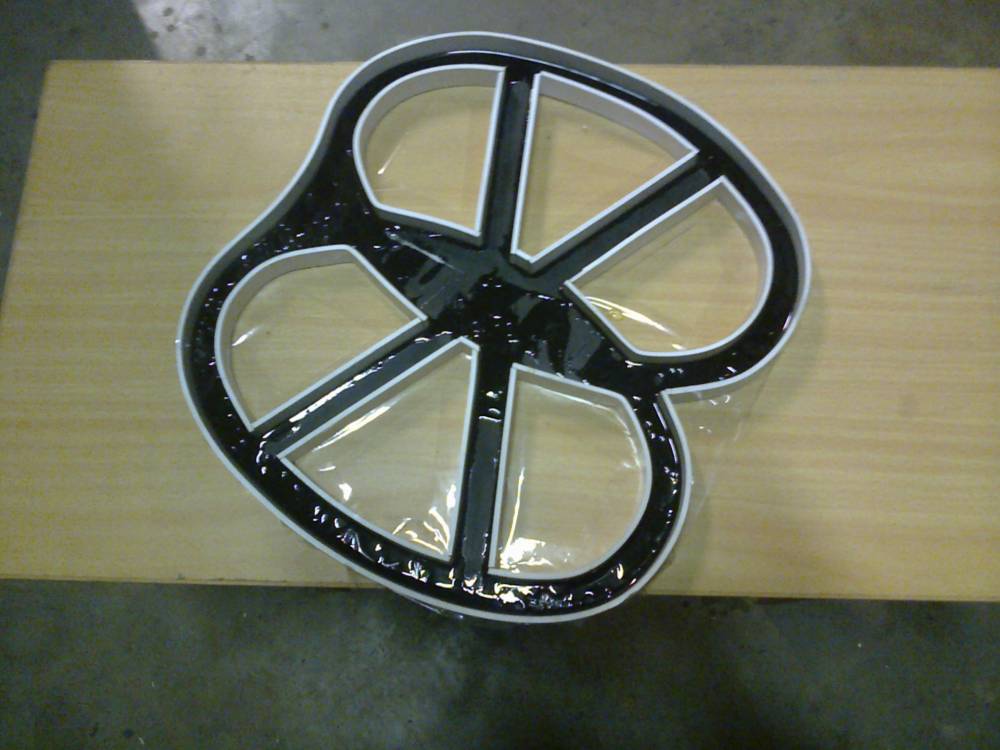

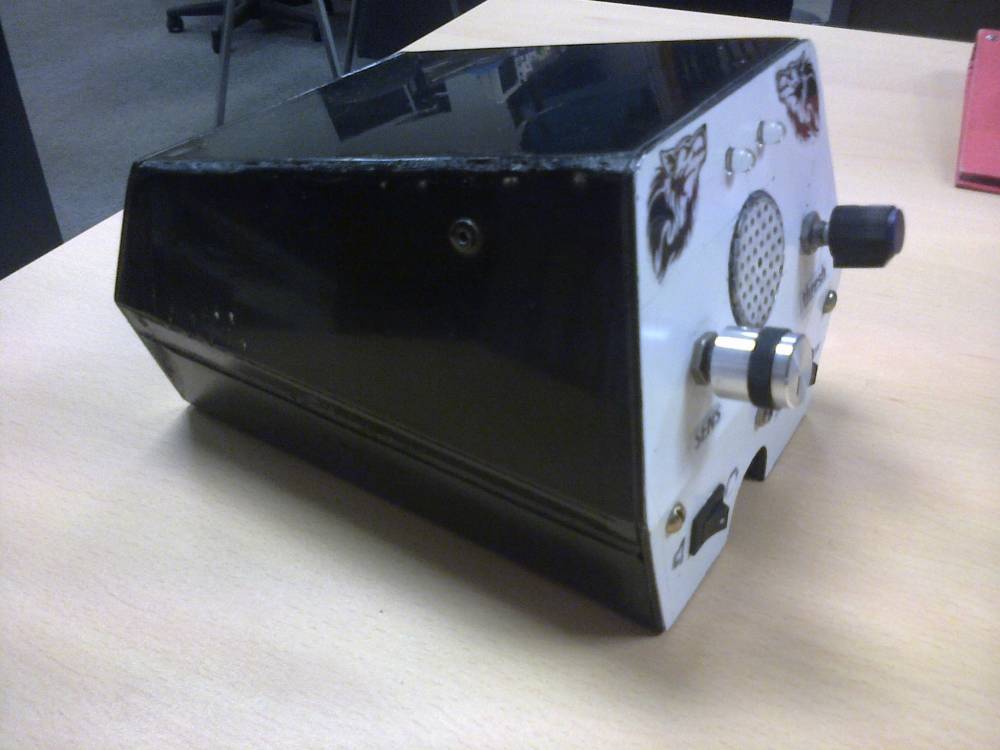

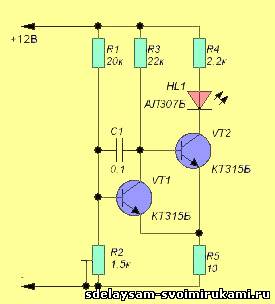

| Доброго времени суток ! Решил и я собрать сие чудо техники . Больше из любопытства - смогу ли ?! Оказалось не так уж и сложно , была бы голова на месте и руки не корявые . Корпус сделан из алекобонда (пластик , с двух сторон облицованный аллюминием) . Плату травил двухстороннюю , надеялся так будет проще монтировать - дорожки пошире и места побольше . ОШИБАЛСЯ ! Пришлось помучиться . Штанга из трубы REHAU диаметром 25 мм., корпус катушки склеен из пластика , внутри залит монтажной пеной . Катушки намотаны проводом WIK04N по 95 витков , емкость на одной 0,069 Мкф , на другой 0,0685 Мкф. Поисковые параметры : (современные монеты) 10 коп. - 15 см., 1 руб. - 18 см., 10 руб. - 22 см., 5 руб., - 25см., 1 руб. СССР - 33 см., шайба диаметром 4,5 см. - 30 см., металлическая пластина 14*8 см. - 50 см. Замеры по воздуху . Хотел собрать индикатор разряда батарей по данной схеме - не получается . Светодиод светится и при 12 вольтах и при 9 , а подстроечник только чуть приглушает яркость . Еще пытался повысить поисковые параметры по второй схеме - не знаю как получилось у автора , но у моего Волка после данного усовершенствования нюх пропал напрочь . Пришлось возвращаться к исходному .
|
|
| | Чт, 06.06.2013, 15:09 | Сообщение # 170
|
praktik Пользователи Активность: 7
| Фото к предыдущему сообщению
|
|
