Световой прибор ADJ Revo Sweep
|
|
| | Вс, 28.04.2013, 22:05 | Сообщение # 1
|
Romick_Калуга Друзья Активность: 348
| Купил такой вот прибор. Называется Revo Sweep фирмы American DJ (ADJ). Захотелось чего-то наподобие бегушки, только на всю комнату. И чтобы было малое энергопотребление, и чтобы мог работать как от DMX, так и микрофона, так и просто от строенных программ. Вот это и есть прибор Revo Sweep.
Сначала видео, как выглядит его работа. Видео можно посмотреть здесь: http://www.youtube.com/watch?v=-4iMtkELNr4

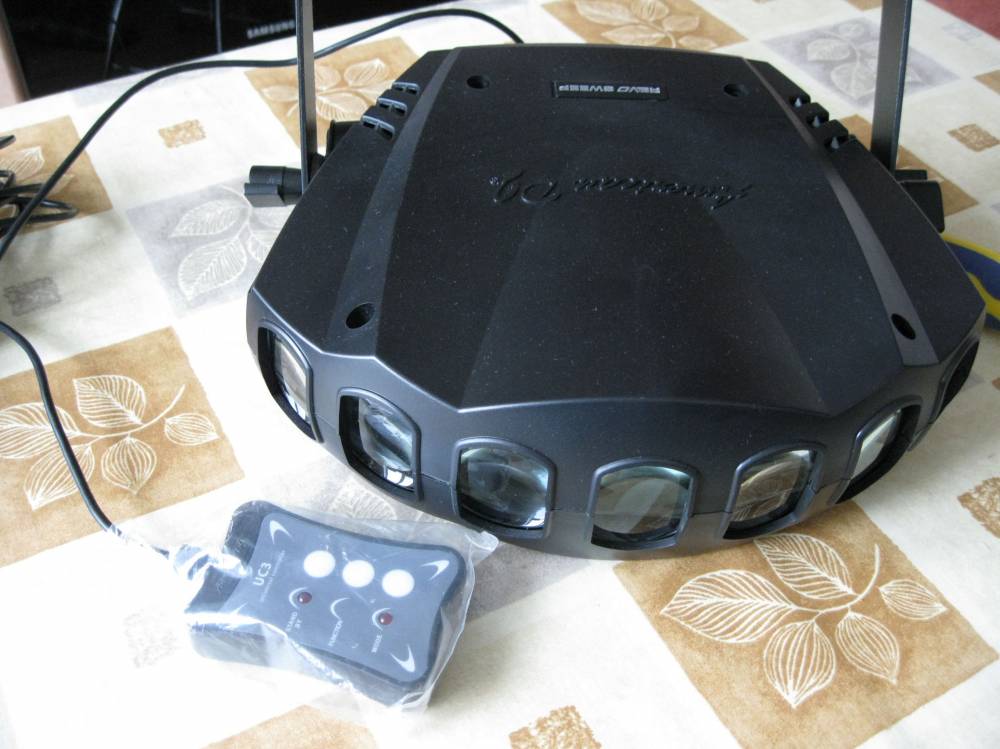

Вид спереди:

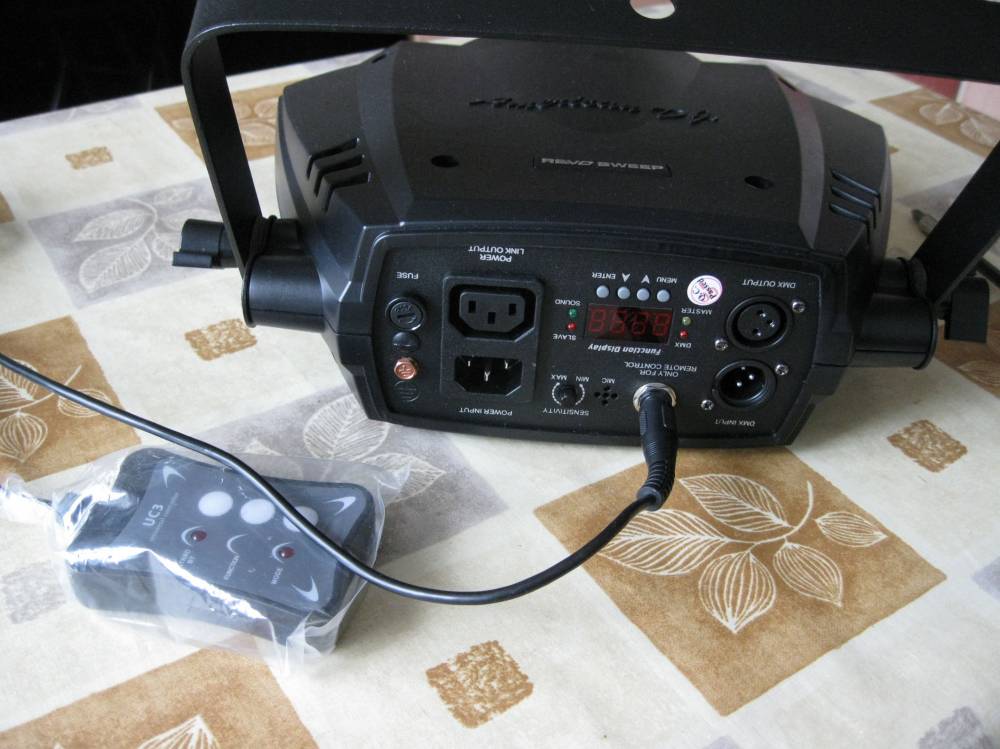

Вид сзади:
К прибору докупил пульт (он виден на фото), которым можно управлять встроенными программами.
|
|
|
| | Вс, 28.04.2013, 22:18 | Сообщение # 3
|
Romick_Калуга Друзья Активность: 348

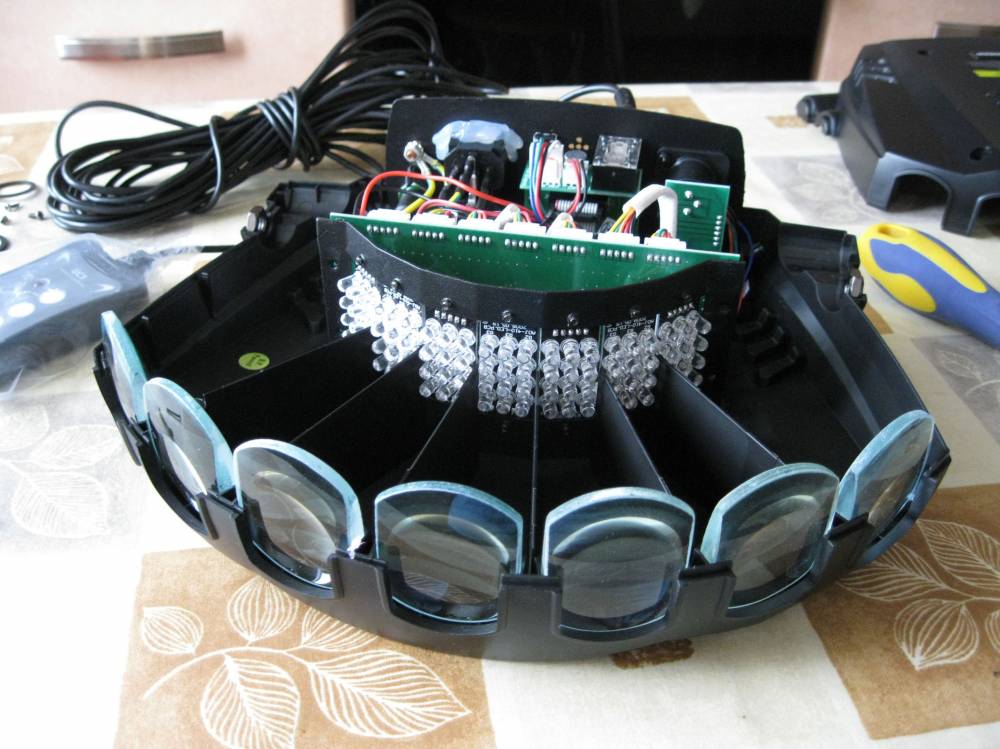

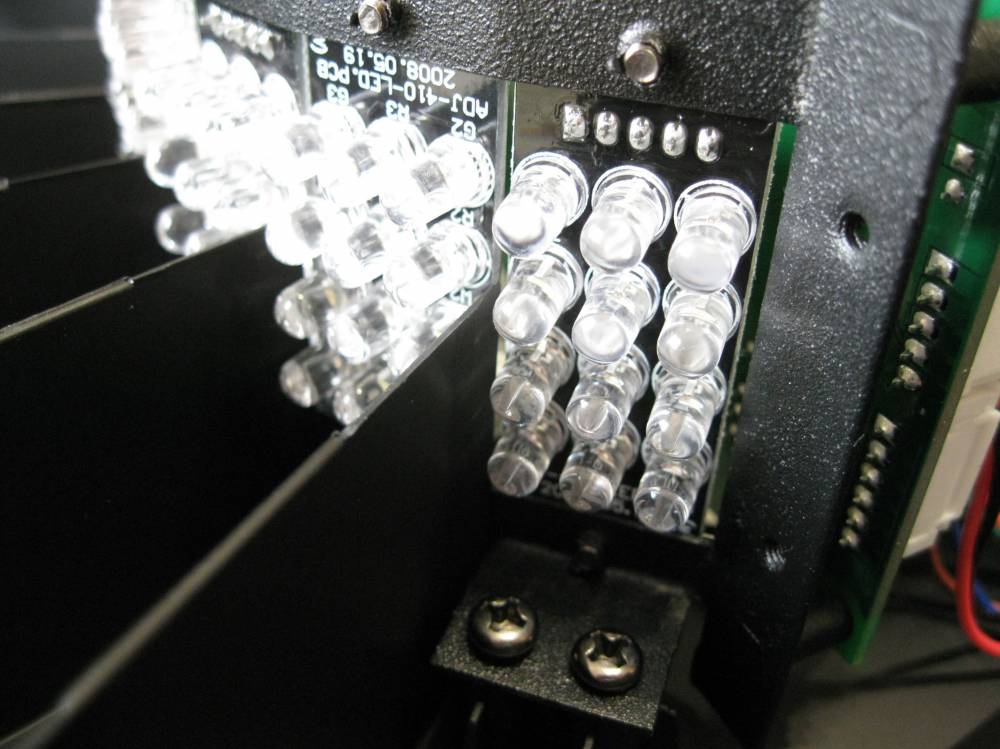

| В каждом блоке светодиодов 12 светодиодов. В каждом блоке 4 канала, т.е. 3 зеленых, 3 красных, 3 синих и 3 белых светодиода (всего 12). Одного цвета светодиоды включены параллельно.
Получается, что 7 окошек по 4 канала = 28 каналов. Т.е. 28-ми канальных световой автомат. В памяти прошиты 10 программ, 11-я программа - это перебор всех программ по очереди. И это все еще реагирует на музыку. Под музыку очень красочно смотрится. Такое впечатление, что не 28 каналов, а гораздо больше.
Сразу оговорюсь, что если такой прибор включить без дыма или тумана, то ничего особенно увидеть невозможно - ну бегут разноцветные точки по полу или стене и все. А с дымом появляются лучи и их так много, завораживающее зрелище.
Да, в автомате есть возможность в режиме DMX включить 28-ми канальный режим и самому составлять последовательности. Но это уже на профессионалов. 10-ти программ под музыку мне вполне хватает (во всяком случае пока).
|
|
| | Вс, 28.04.2013, 22:24 | Сообщение # 4
|
Romick_Калуга Друзья Активность: 348

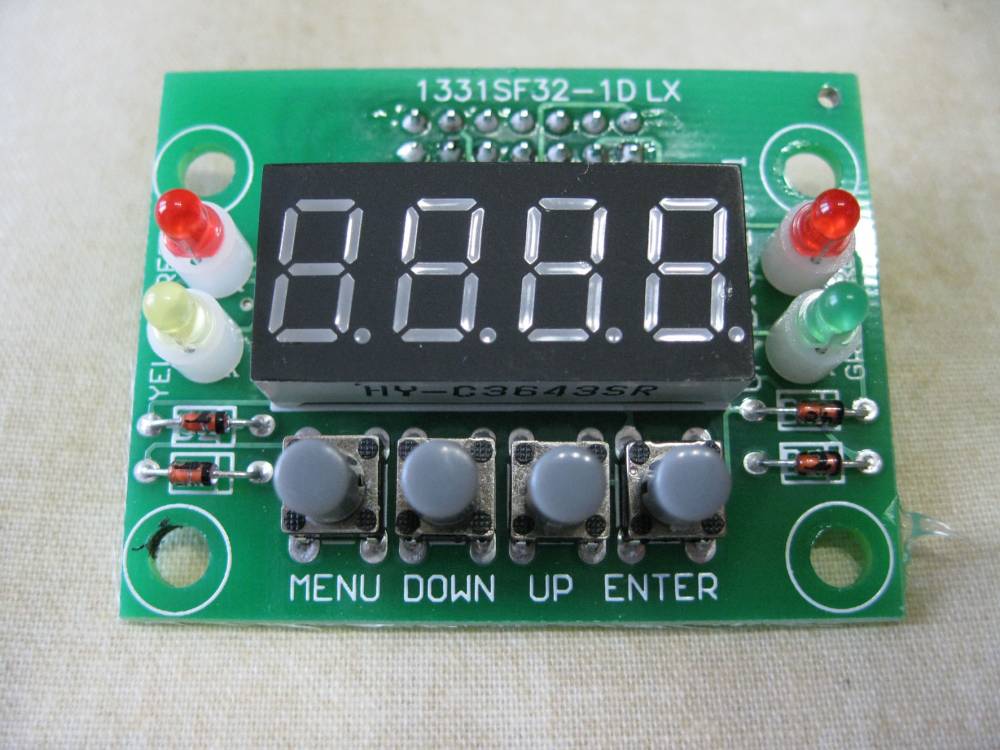

| Управляет этим всем хозяйством (и меню и 4-х значным цифровым индикатором) микроконтроллер ATMega 16.

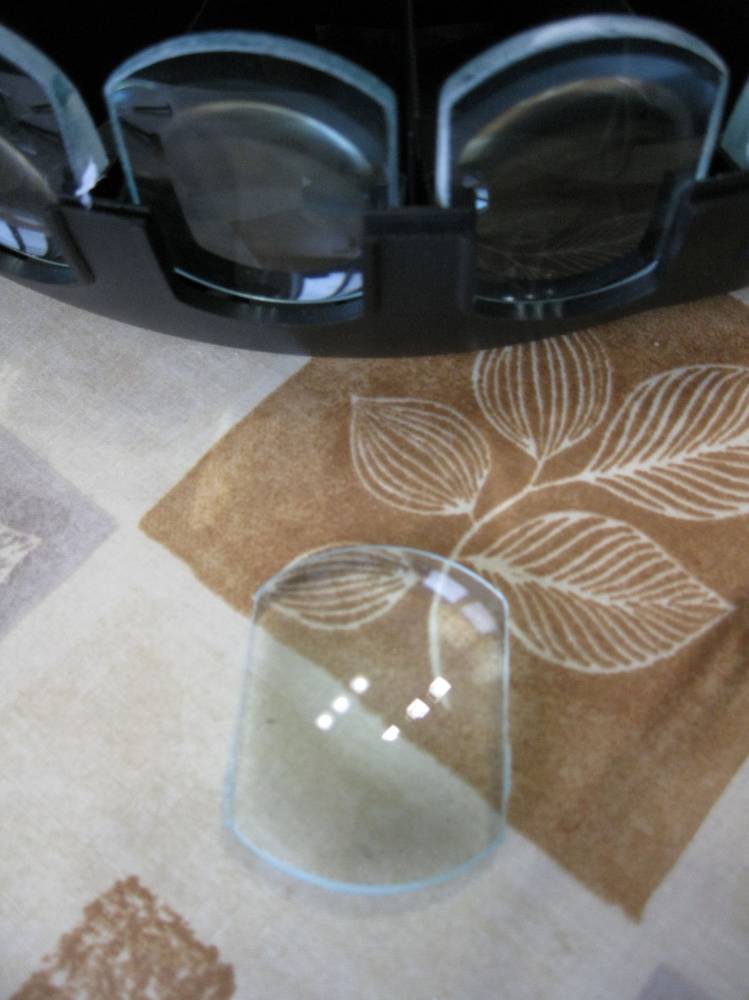

В принципе, ничего сложного в этом приборе нет для людей, кто умеет писать программы. А оптическая схема простейшая. Конечно, сделать прибор, чтобы и встроенные программы и DMX-режим, это сложно, но можно ведь взять схему автомата световых эффектов, которых сейчас много на просторах интернета, сделать модель работы от микрофона, и под музыку будет работать прекрасно. Осталось подобрать схему. На 28 каналов найти - это проблема. Хотя бы на 18 каналов, т.е. 6 окошек по 3 канала (цвета) = 18.
Теперь о целесообразности изготовления. Я купил прибор примерно за 5 т.р. - не дорого. Может быть изготовить прибор будет дешевле раза в 2. А если делать не один прибор, то и экономия будет больше. В общем, нужно отталкиваться от схемы.
Пишите, у кого есть подходящие схемки.
|
|
