Простой генератор звуковой частоты.
|
|
| | Вс, 25.11.2012, 23:55 | Сообщение # 1
|
SAXON_96 Пользователи Активность: 59
| Уважаемые друзья - радиолюбители! Помогите мне со схемой ГЗЧ. Желательно попроще и по надежнее. Перерыл весь Интернет, но ничего путного не нашел.
|
|
| | Пн, 26.11.2012, 00:01 | Сообщение # 2
|
Ксюня Друзья Активность: 453
| SAXON_96, Подробнее,какой диапазон частот,какую форму сигнала на выходе,для чего именно надо.
|
|
| | Пн, 26.11.2012, 00:36 | Сообщение # 3
|
SAXON_96 Пользователи Активность: 59
| Ксюня, Диапазон регулировки от 20 Гц до 20кГц. Форма сигнала - синусоидальная. Для настройки усилителей. Добавлено (26.11.2012, 00:36)
---------------------------------------------
Если диапазон частот отличается - ничего страшного.
|
|
| | Пн, 26.11.2012, 08:36 | Сообщение # 4
|
Evgeniy811 Друзья Активность: 1199
| Quote (SAXON_96) Перерыл весь Интернет
не верю! схем- множество!
буквально пару дней назад был разговор по этому поводу: http://elwo.ru/forum/21-891-1
|
|
| | Пн, 26.11.2012, 10:25 | Сообщение # 5
|
TIS Друзья Активность: 562

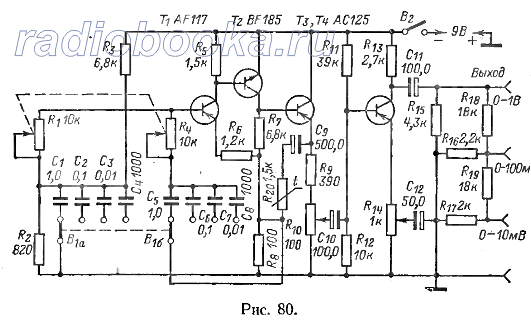

| Схема простого генератора синусоидальных колебаний, работающего в диапазоне частот от 20 Гц до 200 кГц. Достоинствами этого генератора являются большое выходное напряжение (до 1 В) при коэффициенте нелинейных искажений менее 0,5% на частотах от 50 Гц до 50 кГц и не более 1% на краях диапазона. Весь диапазон генерируемых частот разбит на четыре поддиапазона: 20—200 Гц, 200— 2000 Гц, 2—20 кГц, 20—200 кГц. Основой генератора является задающий автогенератор на транзисторах T1—Т3 выполненный по схеме с обратной связью, осуществляемой мостом Вина (переменные резисторы R1, R4 и конденсаторы С1—С4 С5—С8). Переключение поддиапазонов осуществляется переключателем В1 а плавная перестройка частоты в пределах выбранного поддиапазона производится вращением ползунков сдвоенных переменных резисторов R1 и R4. Шкала частот линейная, т. е. значения генерируемой частоты пропорциональны углу поворота этих ползунков.
|
|
| | Пн, 26.11.2012, 13:29 | Сообщение # 6
|
-igRoman- Друзья Активность: 1198
| SAXON_96, весь функциональный набор и не страдай ерундой
|
|
| | Пн, 26.11.2012, 17:44 | Сообщение # 7
|
SAXON_96 Пользователи Активность: 59
| -igRoman-, TIS, благодарю! Испробую и то и то.
|
|
