| Недавно нашел в интернете интересную схему и описание простого индикатора поля для настройки радиопередатчиков на максимум излучения, решил сделать, и вот что получилось.
Индикатор 100% рабочий и в настройке не нуждается.Индикатор поля состоит из катушки и детекторного диода.
Катушка индикатора поля содержит 2-10 витков, провода ПЭВ-0,5-1.5 , намотанных на оправке, диаметром около 10 мм(можно намотать на пальчиковую батарейку). После намотки, катушка снимается с оправки и получаем так называемую объемную катушку. Если такую катушку поместить вблизи контура высокочастотного генератора, то в ней возникнет некоторое напряжение, которое после детектирования можно измерить милливольтметром постоянного тока. Лучшие результаты дает применение вместо милливольтметра чувствительного (с током полного отклонения стрелки 50 - 100 микроампер) стрелочного микроамперметра. Не следует для этой цели применять дешевые мультиметры Китайского производства! Но уж если возникла такая необходимость - переключатель мультиметра следует поставить на максимальную (обычно не более 200 милливольт) чувствительность!

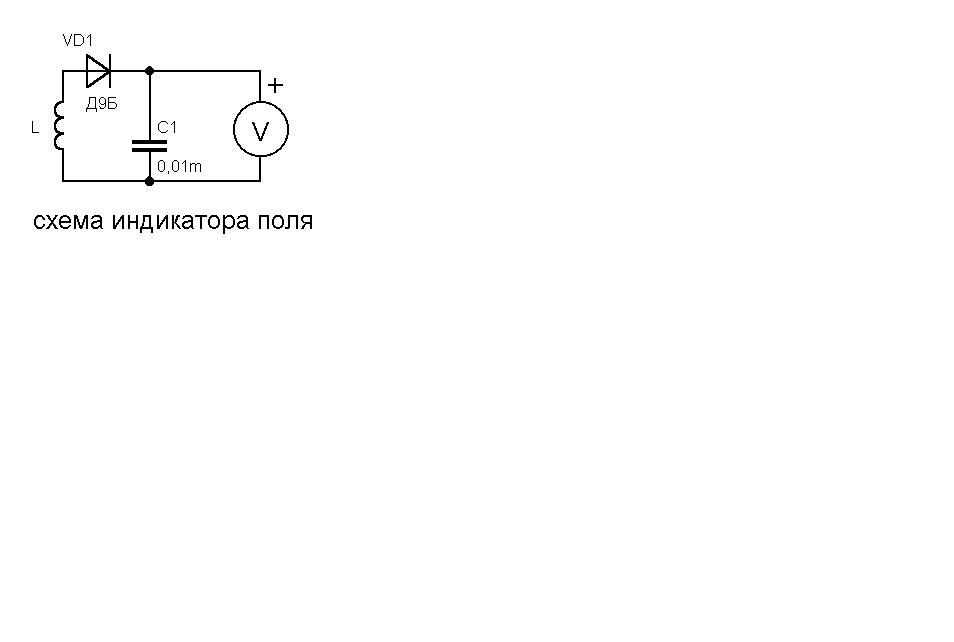

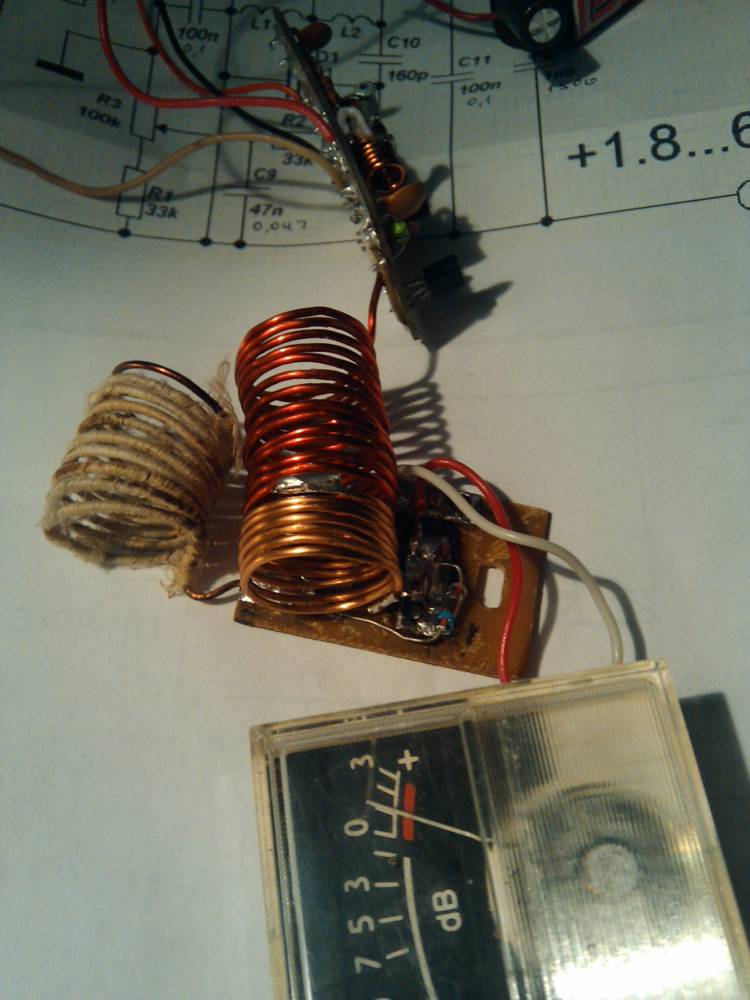

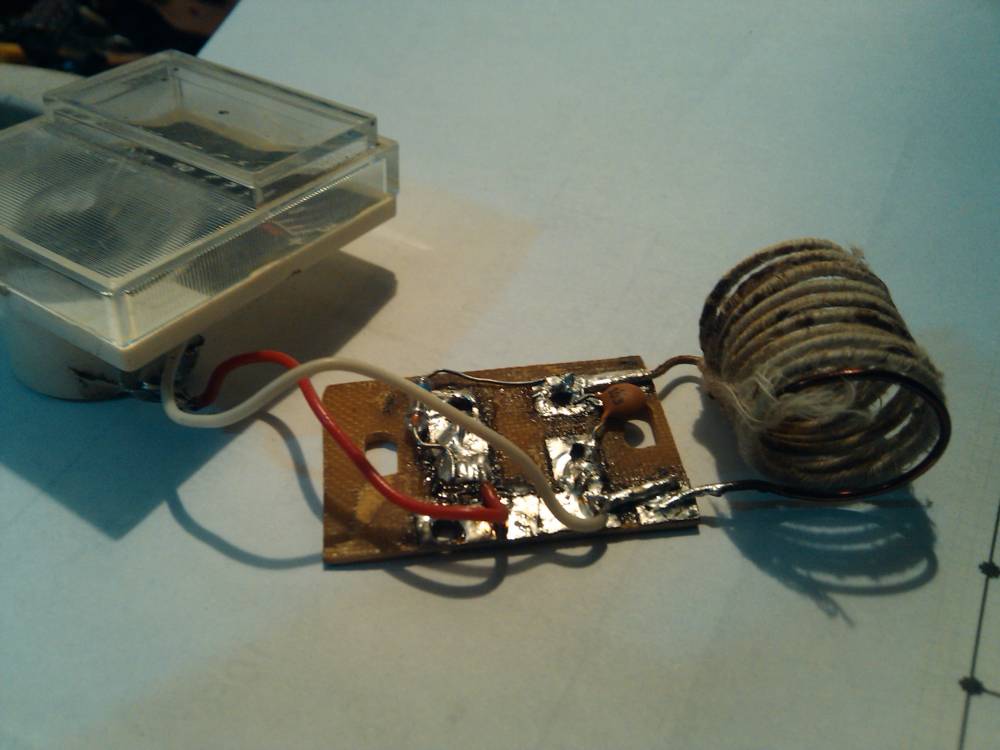

Ниже показана схема и фото готового девайса.
поправил моторист - Ср, 05.10.2011, 21:22 |
|
| | Пт, 07.10.2011, 11:28 | Сообщение # 2
|
-igRoman- Друзья Активность: 1198

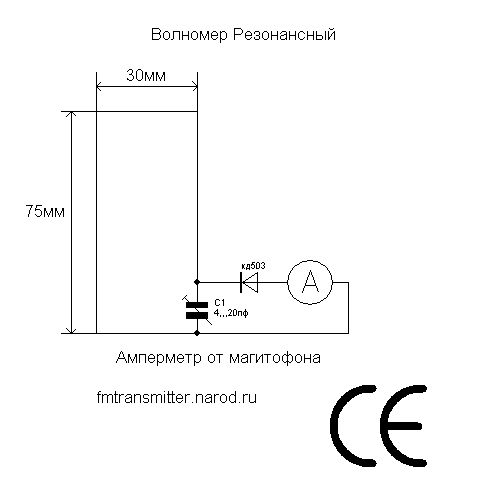

| Резонансный Волномер
Рамка изготавливается из медной проволоки диаметром 1,5мм и изгибается П- образная скоба по размерам приведенным на схеме. После сборки волномера поднеся его как можно ближе к передатчику начинают вращать построечный конденсатор С1 до тех пор пока стрелка не отклонится до максимальной отметки! Настройку прибора можно считать оконченной. Работа с прибором не сложна. Настроенный прибор подносят к антенне передатчика на расстояние не менее 1,5метров! И начинают настраивать П- контур передатчика или согласующие устройство антенны до тех пор пока волномер не покажет максимальное значение!
|
|
| | Вт, 11.10.2011, 15:19 | Сообщение # 3
|
моторист Пользователи Активность: 179
| -igRoman-, такого варианта не встречал, в моем варианте не чего не настраивал заработал сразу...
|
|
