Токовые клещи DT-266F
|
|
| | Вс, 24.11.2013, 15:19 | Сообщение # 1
|
polistirol Пользователи Активность: 13
| ТОКОВЫЕ КЛЕЩИ

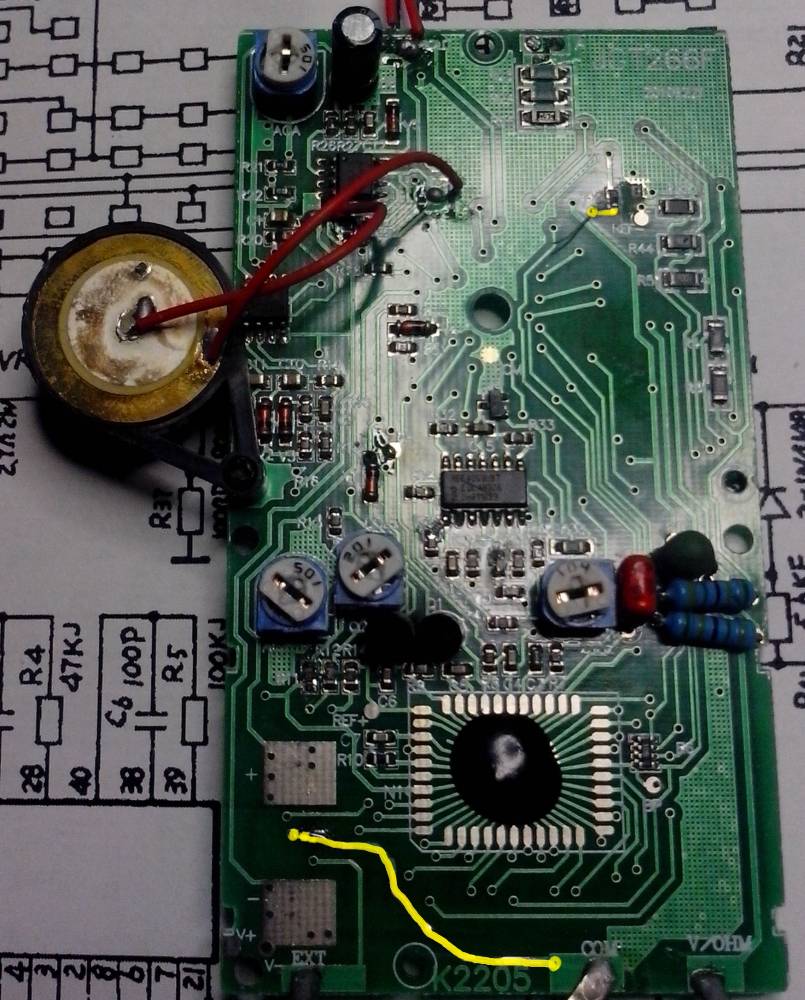

привет народ!проблема такова!человек в режиме проверки сопротивления воткнул в розетку.выгорели пару дорог и 2 резистора.вопрос такой!-нашел схему m266f вроде как похоже но номиналы сопротивлений не совпадают.конкретно интересует R42 и R44/R44 написано 9000 это 900 Ом а в схеме он 220кОм,R42 сгорел не видно , по схеме 5,6 кОм ????может у кого есть такой мультиметр-подскажите номиналы
поправил polistirol - Вс, 24.11.2013, 17:57 |
|
| | Вс, 24.11.2013, 17:58 | Сообщение # 2
|
polistirol Пользователи Активность: 13
| вот схема
|
|
| | Ср, 29.01.2014, 23:21 | Сообщение # 3
|
Wowan_ Пользователи Активность: 1
| Мне дали на ремонт такие же клещи и действительно-принципиальная схема не совпадает( у меня стоит микросхема hef4069,а в этой схеме 4070 и у меня стоит lm 358). В отличае от тоего экземпляра у меня на плате нет надписей р/компонентов нумерации. В моёмслучае также были выгорены два резистора:один это smd 9090, а другой неизвестный(весь чёрный)-я по твоей рекомендации поставил 5к6 и клещи заработали.
Один вывод smd резистора 5к6 соединён с входом V/R/F, а второй вывод с горевшим smd резистором 9090 (909 Ом). Спасибо. Клещи уже отдал.
поправил Wowan_ - Ср, 29.01.2014, 23:29 |
|
