Простой Генератор от 1 до 400000гц
|
|
| | Пт, 05.04.2013, 21:41 | Сообщение # 1
|
ZmEy76 Друзья Активность: 730
| Минимум деталей.

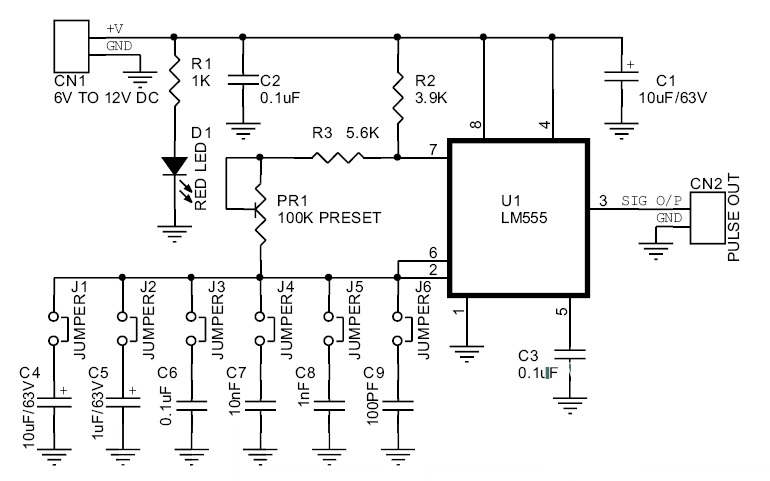

Питание 6-12В.
Шесть фиксированных диапазонов. (1) 1Гц-10Гц, (2) 10Гц-100Гц, (3) 80Гц-1кГц, (4) 700Гц-10кГц, (5) 7кГц-55кГц, (6) 63кГц-180кГц
Полезная вещь в электронике, так как присутствует диапазон от инфразвука до ультразвука.
поправил ZmEy76 - Пт, 05.04.2013, 21:44 |
|
| | Пт, 05.04.2013, 22:21 | Сообщение # 2
|
MAESTRO ^ Активность: 5564
| Тут до 180кГц, а в названии темы - 400000гц. Но схема конечно нормальная!
|
|
| | Пт, 05.04.2013, 22:47 | Сообщение # 3
|
alex100 Пользователи Активность: 82
| А на выходе я так понемаю прямоугольные импульсы?
|
|
| | Пт, 05.04.2013, 22:50 | Сообщение # 4
|
ZmEy76 Друзья Активность: 730
| MAESTRO, Да надо исправить в названии темы  . Запарился.  . Хотя если добавить (7) и кандер 10pF, то как раз будет до 400.
поправил ZmEy76 - Пт, 05.04.2013, 23:39 |
|
| | Пт, 05.04.2013, 22:53 | Сообщение # 5
|
MAESTRO ^ Активность: 5564
| Тогда уже пиши 500000 - для круглого счёта  А какая амплитуда на выходе? Это я тут подумал предложить сию схему врагам гусей и собак, из ветки про инфра- ультра - звуковые пушки
|
|
| | Пт, 05.04.2013, 22:53 | Сообщение # 6
|
ZmEy76 Друзья Активность: 730
| alex100, В принципе да. Но можно и фильтра прилепить по выходу, на пилу и синусоиду.
|
|
| | Пт, 05.04.2013, 22:57 | Сообщение # 7
|
alex100 Пользователи Активность: 82
| ZmEy76, спасибо, это типа RC-цепочки нужно доделать, я правильно понял?
|
|
| | Пт, 05.04.2013, 23:02 | Сообщение # 8
|
ZmEy76 Друзья Активность: 730
| Цитата (MAESTRO) Тогда уже пиши 500000 - для круглого счёта
А про (гусей) я и лепил для экспериментов. Амплитуда практически 95% от питания, можно и 15в подцепить. Добавлено (05.04.2013, 22:59)
---------------------------------------------
Цитата (alex100) RC-цепочки нужно доделать Добавлено (05.04.2013, 23:02)
---------------------------------------------
MAESTRO, В тему Ультразвук я закинул схемку на основе этой. Только там два генератора, один из них модулятор. А усиление попробовать умножителем создать.
|
|
| | Пт, 05.04.2013, 23:04 | Сообщение # 9
|
alex100 Пользователи Активность: 82
| Надо будет попробывать собрать. Вспомнил как когдато искал микросхему функционального генератора MAX038 но так и не нашол, тепер сделаю по этой схеме.
|
|
| | Пт, 05.04.2013, 23:05 | Сообщение # 10
|
ZmEy76 Друзья Активность: 730
| alex100, Для генераторов 555 самое то.
|
|
