Схема фильтра на трехполосную АС
|
|
| | Сб, 17.11.2012, 19:26 | Сообщение # 1
|
Evhenii Пользователи Активность: 5
| всем доброго времени суток , нужна ваша помощь нужен фильтр на трехполосную АС кто может помочь ?
|
|
| | Сб, 17.11.2012, 22:44 | Сообщение # 2
|
Gosha1968 Друзья Активность: 580
| http://radioskot.ru/forum/26-1106-1 http://elwo.ru/forum/49-104-12 Привет. Там есть схема фильтра. Добавлено (17.11.2012, 22:44)
---------------------------------------------
А какие используешь динамики? Характеристики?
|
|
| | Вс, 18.11.2012, 01:46 | Сообщение # 3
|
Evhenii Пользователи Активность: 5
| В одной колонке стоят:
ВЧ 3Гд-31(8 Ом)
СЧ 6Гд-6 (4 Ом)
НЧ 25Гд-26 (4 Ом)
в другой:
ВЧ 6Гдв-1-16 (16 Ом)
СЧ 6Гд-6 (4 Ом)
НЧ 25Гд-26 (4 Ом)
поправил Evhenii - Вс, 18.11.2012, 01:51 |
|
| | Вс, 18.11.2012, 01:48 | Сообщение # 4
|
Gosha1968 Друзья Активность: 580
| 6гд 31? Может 3гд 31?
|
|
| | Вс, 18.11.2012, 01:52 | Сообщение # 5
|
Evhenii Пользователи Активность: 5
| да точно ты прав , эт я просто не туа глянул
|
|
| | Вс, 18.11.2012, 02:21 | Сообщение # 6
|
Gosha1968 Друзья Активность: 580

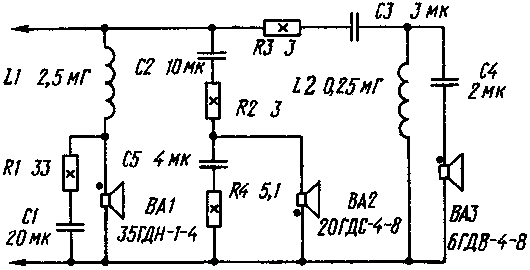

| Конечно можно и на этот набор рассчитать, но 6гд 6 работает до 5000гц. И если 3гд 31 и 6гдв 1( 3гд 2) включать с 5000гц, то они так некрасиво звучат ( по причине высокого резонанса). Лучше их с 10000-12000гц. Разница в звучании значительная. В этом случае в середину надо ставить например 4гд 53 (5гдш какой то не помню, стоял в Весне 212 стерео) или подобный 3гд 38 (в теликах стояли) и т.д. И еще в этом варианте лучше чтобы в каждой АС стояли одинаковые ВЧ либо те либо те. А то у них давление разное. А другой вариант найти 6гдв 4(6гд 13) и тогда можно раздел СЧ-ВЧ делать на 5000гц, и естественно оставить 6гд 6. Схема фильтра в этом случае вот.
---------------------------------------------
R1 там 3.3 ома. И некоторые элементы надо пересчитать. У тебя СЧ -4ома , а не 8, как по схеме. Вобщем определяйся, посчитаем.
|
|
| | Вс, 18.11.2012, 11:07 | Сообщение # 7
|
Evhenii Пользователи Активность: 5
| та не , я хочу оставить туже систему без замены динамиков , и хотелбы узнать , как расчитать кондеры , котушки фильтров и так далее
|
|
| | Пн, 19.11.2012, 09:22 | Сообщение # 8
|
Gosha1968 Друзья Активность: 580
| С3-1.5мк, С4-1мк, L2-0.5мГ, С2-27мк, С5-2.5мк, R4-10ом, R1-3.3ом. R3 и R2-не ставь. 3гд 31 ставь с последовательно подключонним резистором 7.5-8.2ом. Добавлено (19.11.2012, 09:22)
---------------------------------------------
http://www.aie.sp.ru/Calculator_filter.html
|
|
