Конструирование САБА
|
|
| | Пт, 28.09.2012, 12:11 | Сообщение # 1
|
nr_nech Пользователи Активность: 3
| Уважаемые знатоки.

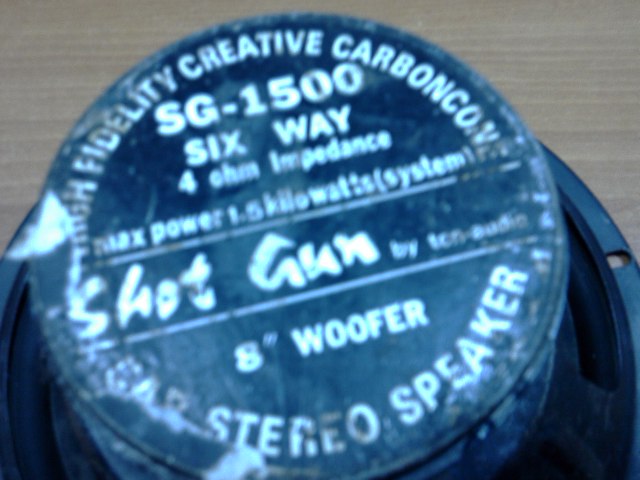

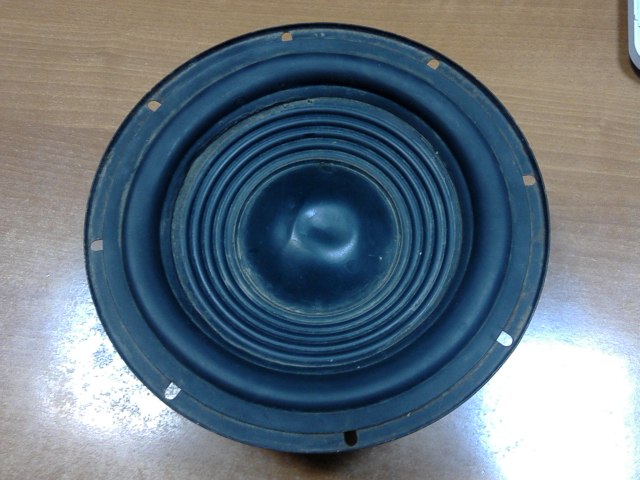

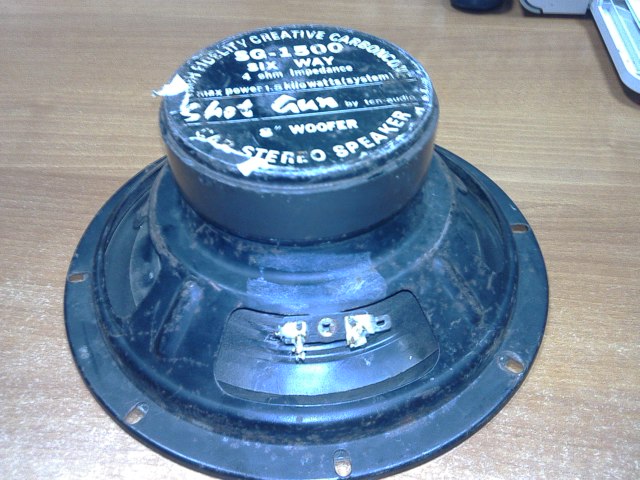

Выменял динамик:
Car stereo speaker
HIGH FIDELITY KARBONCONE
SG-1500
SIX WAY
4 ohm impedance
max power 1.5kilowatts (system)
Shot Gun by tcn-audio
8" WOOFER
CAR STEREO SPEAKER
хочу сконструировать буфер и воспользоваться программой для расчета: SpeakerShop Enclosur eModule
Для простого расчета коробки необходимы три параметра громкоговорителя.
Помогите распознать динамик для введения минимальных характеристик Fs, Vas, Qts
|
|
| | Вс, 30.09.2012, 21:50 | Сообщение # 2
|
msmmmm Пользователи Активность: 150
| Должен огорчить, 1,5 киловаттами там и не попахивало, ИМХО ватт 40-50 максимум.
Я юзаю BassBox 6 Pro: в меню Test, Driver, дальше следуем подробным инструкциям, на выходе - все параметры. Первый раз придется разобраться. Нужен ящик с известным объемом.
Удачи.
поправил msmmmm - Вс, 30.09.2012, 21:53 |
|
| | Пн, 01.10.2012, 07:36 | Сообщение # 3
|
nr_nech Пользователи Активность: 3
| В общем начал проводить для него испытания, чтобы снять необходимые характеристики для расчета.
В результате на низких частотах порядка 3-10 Гц в моем ламповом усилителе Прибой-50 на полной мощьности 50W взорвались некоторые резисторы (перегрев).
После ремонта продолжение следует.
|
|
| | Пн, 01.10.2012, 10:32 | Сообщение # 4
|
ZmEy76 Друзья Активность: 730

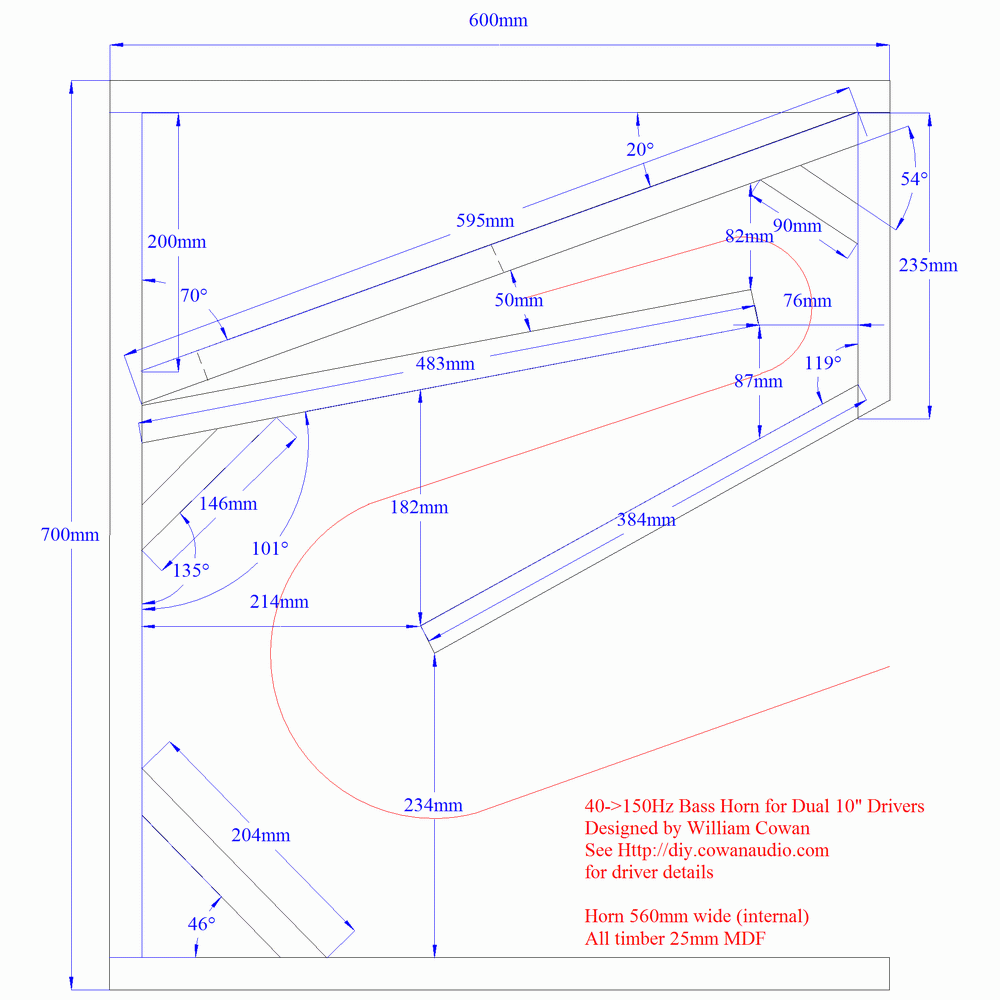

| Вот конструкция корпуса, может пригодится, на два динамика 10", 28 литров.
поправил ZmEy76 - Пн, 01.10.2012, 10:32 |
|
| | Вс, 07.10.2012, 21:56 | Сообщение # 5
|
nr_nech Пользователи Активность: 3
| Ура, усилок восстановлен.
Замер параметров динамика провел как написано в статье
Параметры замерял скажем так голого динамика и в предполагаемом корпусе 15 литров.

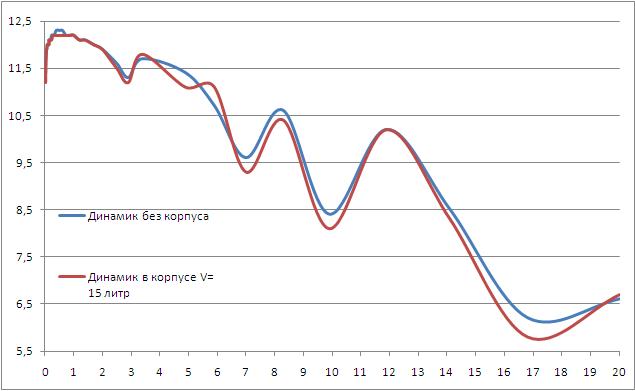

Однако у меня получилась совсем непонятная картина.
Ось Х - частота в кГц
Ось Y - напряжение усиленного сигнала
Что за такой график непонятный у меня получился?
Такое ощущение, что резонансных частот аж четыре.
Подскажите что не так?
|
|
| | Вс, 07.10.2012, 23:02 | Сообщение # 6
|
msmmmm Пользователи Активность: 150
| На данном графике непонятная каша, скорее всего - нелинейность усилителя или промахи в измерениях. При замерах "голого" динамика он должен висеть в воздухе, я на проволоке подвешивал. У лежащего на столе дина иногда очень сильно искажаются показания. Должно получиться что-то вроде как во вложении. Х - Гц, У - Вольт на зажимах дина. На графике четко видно, как увеличивается резонансная частота динамика при помещении его в корпус.
Добавлено (07.10.2012, 22:50)
---------------------------------------------
Да, у НЧ динамиков довольно большая индуктивность, поэтому на частотах выше 1кГц, импеданс (и напряжение на динамике) должны увеличиваться, а на графике - наоборот. Бред какой-то. Нагрузи усилитель на резистор и прогони на линейность. Может какой-то фильтр включен.Добавлено (07.10.2012, 23:02)
---------------------------------------------
Это уже на всякий случай. Измерение проводим так. В разрыв провода между усилителем и динамиком впаиваем резистор 1 кОм. Проводим измерения. На выходных клеммах усилителя напряжение НЕ ЗАВИСИТ от частоты. А нас интересует напряжение на динамике. Его и измеряем.
Прикрепления:
TS.xls
(24.5 Kb)
поправил msmmmm - Вс, 07.10.2012, 22:57 |
|
