Как заново собрать зарядное устройство из имеющихся деталей
|
|
| | Сб, 10.12.2011, 20:48 | Сообщение # 41
|
sigmawm Пользователи Активность: 58
| Сегодня снова посетил радио-рынок и наконец купил.

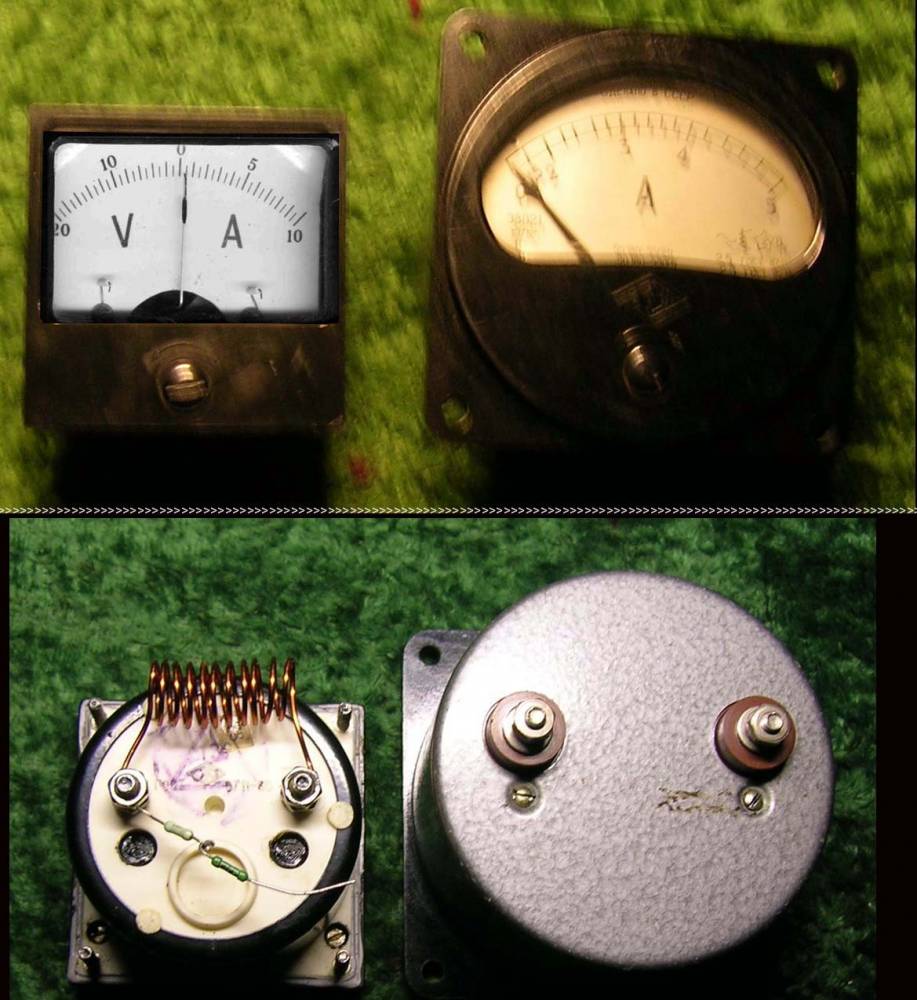

1-ый прибор: продавец сказал, что им можно мерять как амперы (до 10А), так и вольты (до 20В), переключив переключатель. (на приложенном файле он слева, еще схема его подключения)
2-ой прибор: другой продавец сказал, что можно мерять до 5 ампер.
Реально ли сделать такое же подключение со вторым прибором? Если я правильно понимаю, то к нему нужно подобрать сопротивление и намотать "спиральку". В первом приборе померял сопротивление, оно = 205 Ом (27+178).
А спиралька вообще не меряется, по нулям.

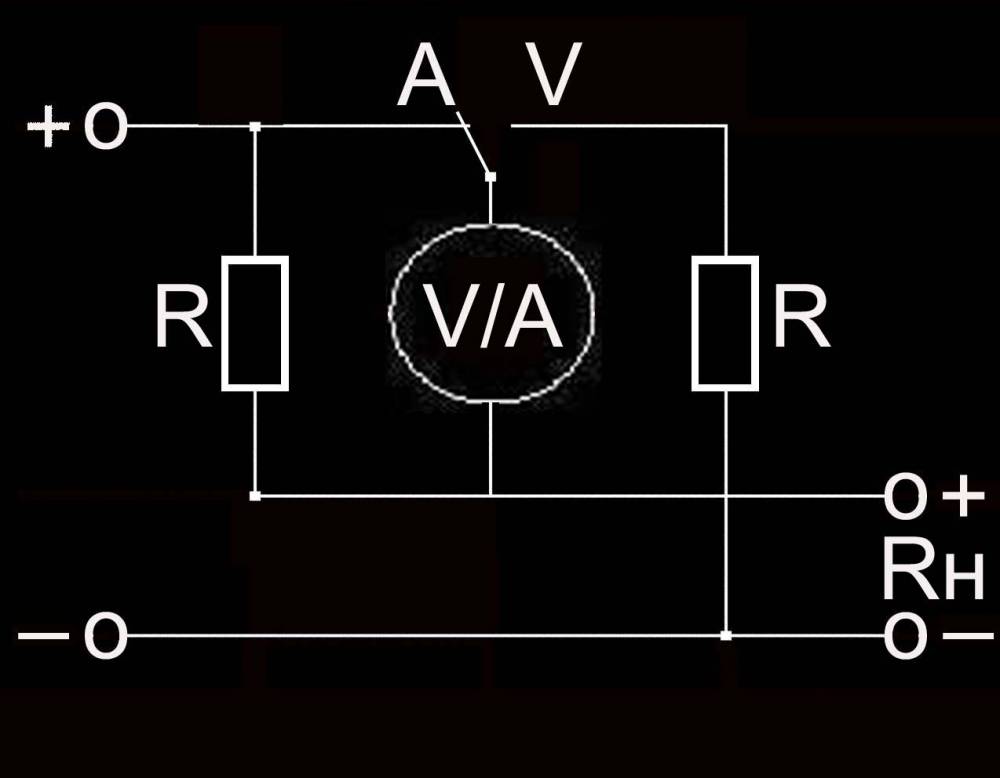

Глядя на схему (которую дал продавец):
амперы меряются с параллельным подключением "спиральки".
вольты меряются последовательно: "спиралька" - вольтметр - сопротивление.
Хотя продавец говорил, что для измерения вольтов, можно и без "спиральки". Достаточно последовательное подключение вольтметра и сопротивления.
Что посоветует здешний народ?
И еще, когда проверял приборы, так в первом приборе мерял напряжение, два сопротивления нагрелись сильно. Они так не сгорят?
Так если кому интересно: за 1-ый отдал почти $4, а за 2-ой 60 центов.  (наши рубли пересчитал на $$$)
поправил sigmawm - Сб, 10.12.2011, 21:39 |
|
| | Сб, 10.12.2011, 21:43 | Сообщение # 42
|
bars59 Пользователи Активность: 313
| Не получится со вторым экспериментировать.Это головка электромагнитной системы.Там внутри катушка намотана толстым проводом и рассчитана конкретно на 5 А.
Первый,по сути микроамперметр.И с него можно сотворить много чего.
|
|
| | Сб, 10.12.2011, 23:17 | Сообщение # 43
|
sigmawm Пользователи Активность: 58
| bars59, спасибо за разъяснение, тогда пусть второй валяется, может когда-нибудь пригодится.
А как насчет того, что сопротивления греются?
Долго смотрел на схему, что дал продавец, и вот что подметил:
(хотя может я и не прав в своих суждениях)
когда переключатель становится как вольтметр, нужно ли напрямую соединять "+"-ой провод (который слева вверху) на "+"-ой Rн?

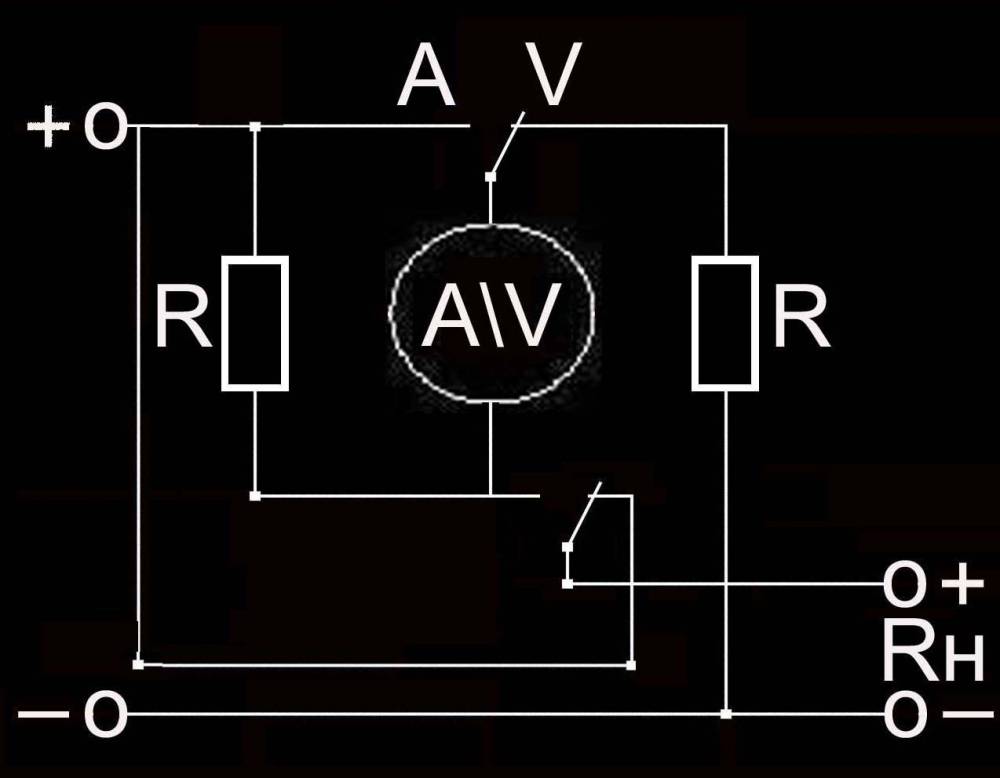

вот дорисовал, будет ли от этого какой толк?
|
|
| | Вс, 11.12.2011, 00:17 | Сообщение # 44
|
bars59 Пользователи Активность: 313
| Нет этого делать не нужно.Только будет лишняя комутация.При вкключении режима вольтметр,ток буде протекать через резистор который находится слева.А так как этот резистор имеет малое сопротивление и большую мощность (в нашем случае это кусок медного провода)то ни какого влияния на зарядный ток он вносить не будет.
Добавлю что в предложенной тобой переделке мы будем уже комутировать силовой провод,по которому будет протекать большой ток,и соответственно переключатель нужен будет мощный.
А в схеме которую тебе дали,комутируется только измерительная цепь.И можно применять практически любой переключатель.
поправил bars59 - Вс, 11.12.2011, 00:39 |
|
| | Вс, 11.12.2011, 11:11 | Сообщение # 45
|
sigmawm Пользователи Активность: 58
| Еще раз благодарю за ответ, теперь мне все понятно.
А при зарядке аккумулятора, имеет ли значение, в каком положении будет переключатель (амперметр или вольтметр)?
Будет ли вредно аккумулятору, если во время зарядки, буду переключать V-A, и как правильно заряжать? Сначала давать больший ток, потом уменьшать или наоборот? (ни разу с этим не сталкивался, а на советы своих знакомых, типа "поставил и пусть заряжает", как то мне не хочется опираться.
|
|
| | Вс, 11.12.2011, 18:33 | Сообщение # 46
|
bars59 Пользователи Активность: 313
| Не имеет значения в каком положении переключатель.Это всего лишь контроль.Переключать его можно и в режиме зарядки.
Не надо уж так дотошно подходить к зарядке.Знакомые правильно говорят.
|
|
| | Ср, 14.12.2011, 21:07 | Сообщение # 47
|
sigmawm Пользователи Активность: 58
| хорошо.
Добавлено (14.12.2011, 21:07)
---------------------------------------------

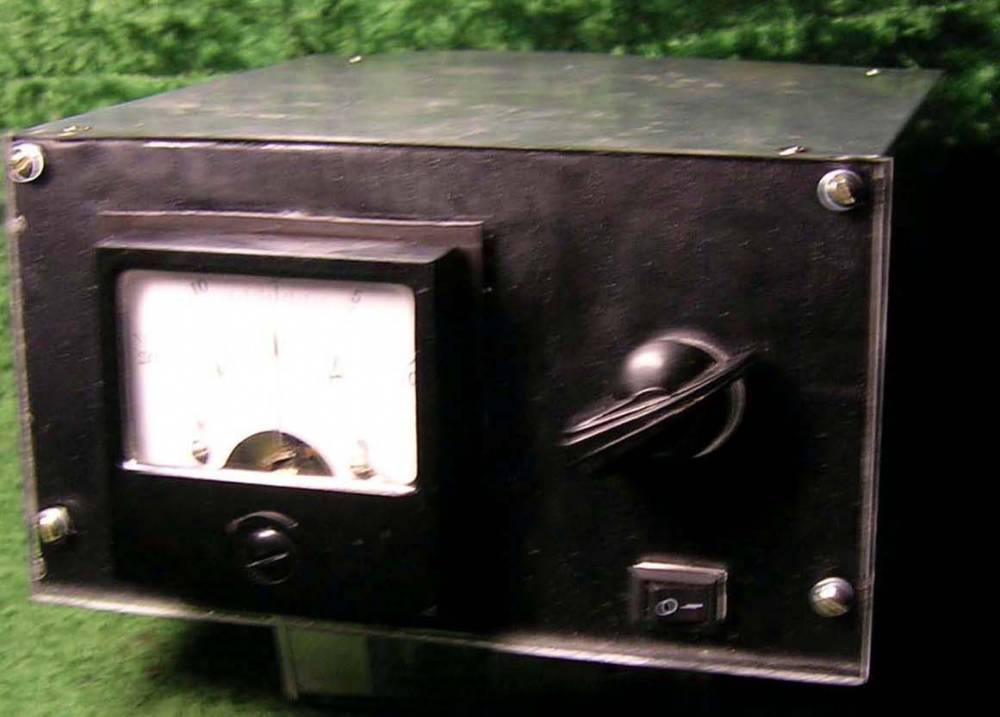

Собрал! Работает! Очень доволен! Спасибо ВСЕМ!!!
Беспокоит только одно, повторюсь снова:
греются два сопротивления (те, что идут от минусового провода), когда переключатель стоит в положении измерения вольт.
Настолько горячие, что мне кажется они или сгорят или между собой распаяются.
Есть какие-нибудь решения этой маленькой проблемки или незаморачиваться и все будет ОК?
Дочь в шутку предложила поставить куллер. :))
поправил sigmawm - Ср, 14.12.2011, 21:11 |
|
| | Ср, 14.12.2011, 21:36 | Сообщение # 48
|
bars59 Пользователи Активность: 313
| Поставь такого же номинала на 2 вата.
|
|
| | Ср, 14.12.2011, 22:01 | Сообщение # 49
|
sigmawm Пользователи Активность: 58
| bars59, спасибо! на выходные снова поеду на рынок.
|
|
| | Сб, 17.12.2011, 21:31 | Сообщение # 50
|
sigmawm Пользователи Активность: 58
| Все сделал! сопротивления поменял на двух-ваттные: греются, но не так сильно.
|
|
